Montage und Verdrahtung
3.5 Montage der Modulverriegelung
Montage der Verriegelung
Das System der CX20x0­Steuerung ist voll modular, d.h. alle Systemschnittstellen des Systems sind
feldkonfektionierbar. Im Regelfall ist die Verrastung der Module untereinander ausreichend stark. Es kann
aber vorkommen, dass die Steuerung und ihre Module Erschütterungen, Vibrationen oder Stößen
ausgesetzt sind. Mit Hilfe von Riegelclips lassen sich die Module sicher miteinander verbinden.

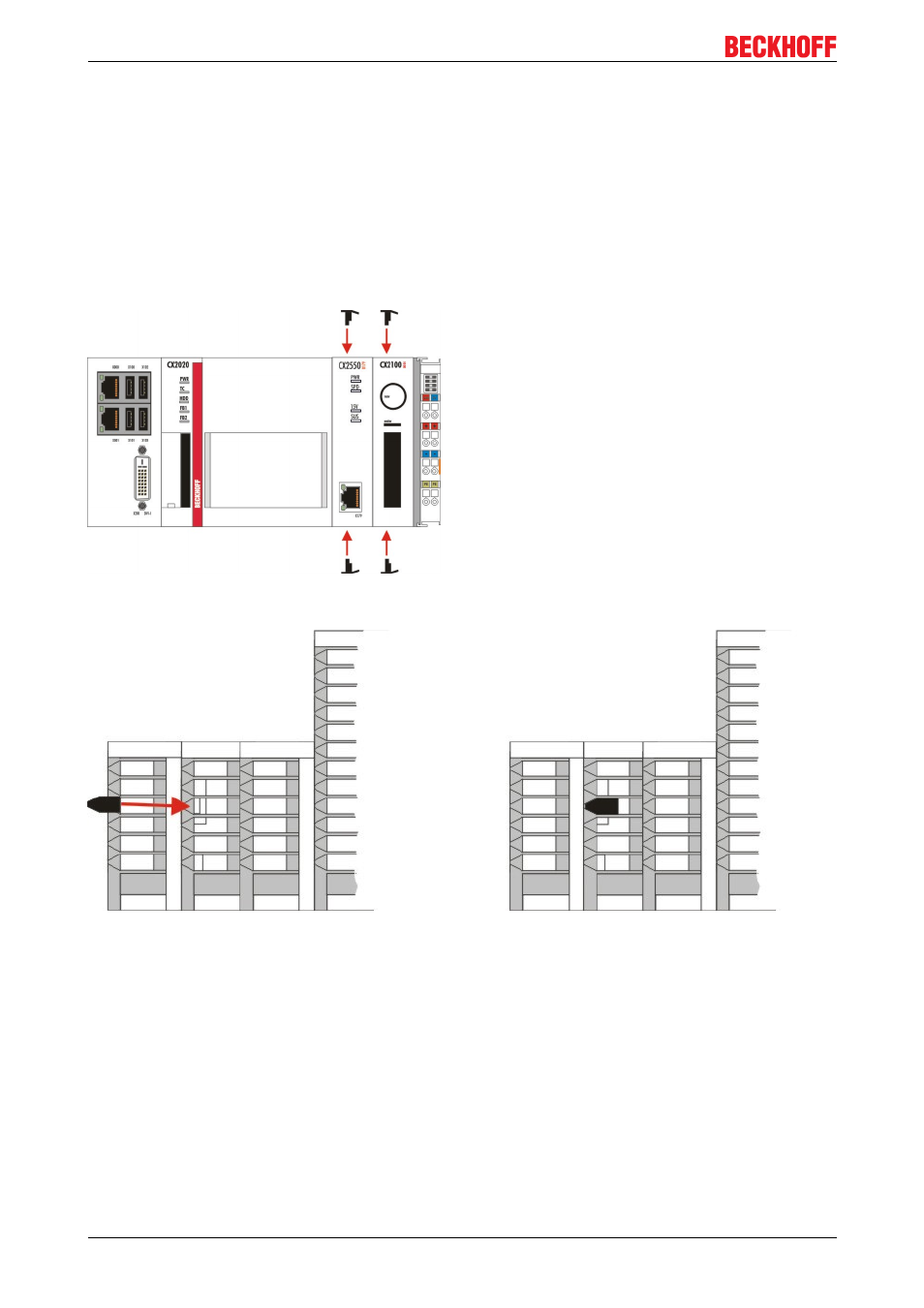

Die Riegelclips werden auf der Ober­ und Unterseite eingesteckt:
Sind alle Systemschnittstellen verriegelt, so kann die gesamte Baugruppe auf die Tragschiene aufgerastet
werden.
Demontage der Verriegelung
So die Baugruppe wieder zerlegt werden, so muss die Baugruppe erst von der Trageschiene entfernt
werden. Danach können die Riegelclips mit Hilfe eins Schraubendrehers entfernt werden:
