Produktübersicht
2.2 Systemübersicht

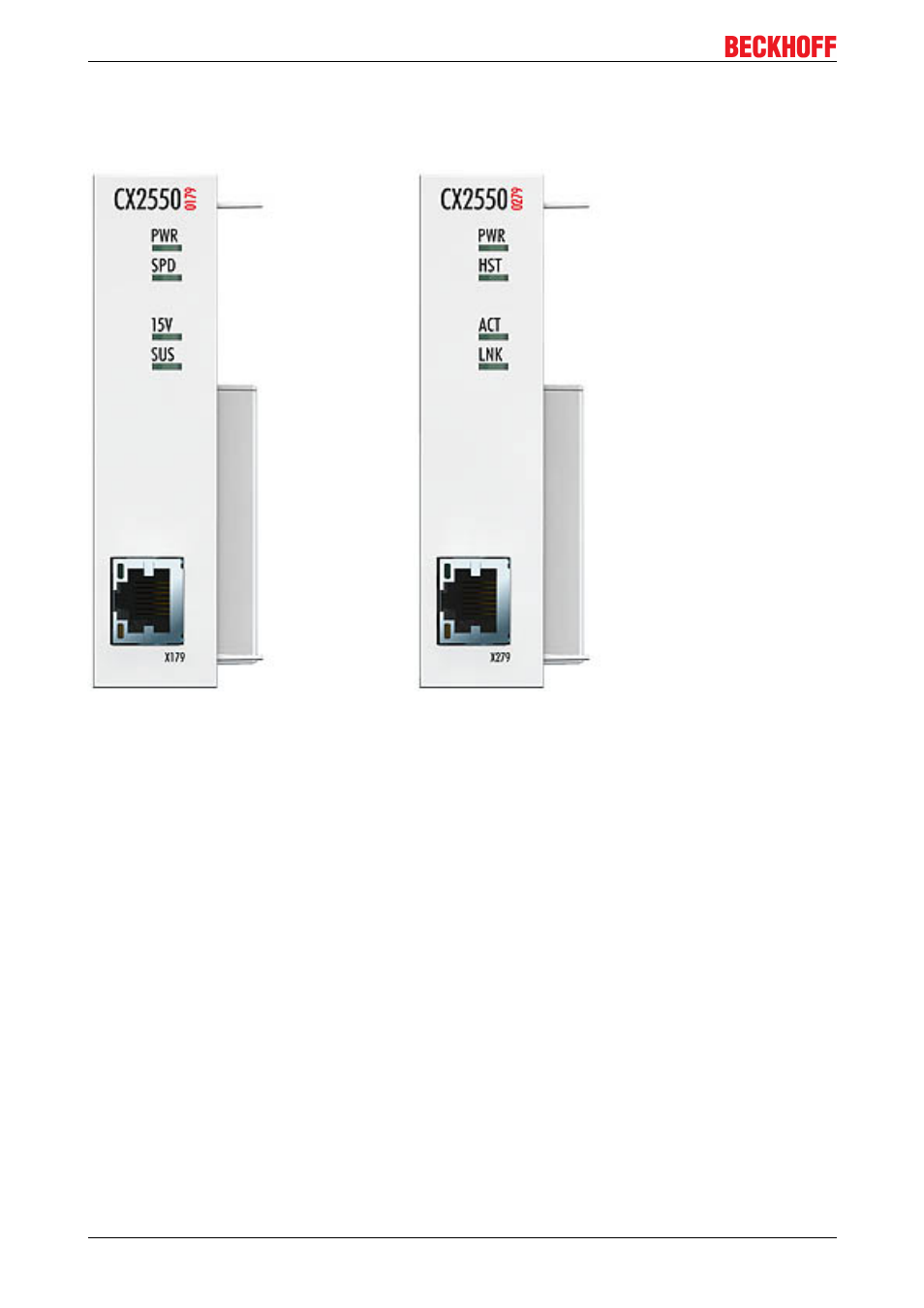

CX2550­0x79 Systemmodule USB Verlängerung
Die Systemmodule CX2550­0x79 sind Ansteckmodule für die Embedded­PC­Serie CX2000. Sie dienen zur
Übertragung von USB­Signalen über eine CAT­5e­Leitung bis zu Entfernungen von max. 50 m. Das
Systemmodul CX2550­0179 überträgt USB­Signale nach dem USB­1.1­Standard (full speed, max. 12 MBit/
s), das Systemmodul CX2550­0279 überträgt USB­Signale nach dem USB­2.0­Standard (high­speed, max.
480 MBit/s). Beide Module können an der rechten Seite einer CX20x0­CPU angesteckt werden und
platzieren sich zwischen Netzteil und CPU. Die interne Anbindung erfolgt an einen USB­Port der CX20x0­
CPU; es werden also keine PCI­Express­Ressourcen benötigt oder verbraucht. Für den Betrieb werden
keine zusätzlichen Treiber benötigt, da eine für das Betriebssystem völlig transparente Signalumformung
und Weiterleitung der USB­Signale auf elektrischer Ebene erfolgt.
Die Module CX2550­0179 und CX2550­0279 erlauben den direkten Anschluss von Beckhoff Control Paneln
mit USB­Extended­Schnittstelle. Das Systemmodul CX2550­0179 eignet sich zum Anschluss der Beckhoff­
Control­Panel­Serien CP69xx und CP79xx mit USB­Extended­1.1­Anschluss. Das Systemmodul
CX2550­0279 eignet sich zum Anschluss der Beckhoff­Control­Panel­Serien CP29xx und CP39xx mit USB­
Extended­2.0­Anschluss.
