Betriebsanleitung
7 Betriebsanleitung
7.1 CX2550­0x79 ­ Beschreibung der Architektur
Mit Hilfe der USB Verlängerung kann die Länge der USB­Datenübertragung von 5 Metern auf bis zu 58
Meter erweitert werden. Es handelt sich dabei um eine USB1.1 bzw. USB2.0 Verbindung, je nach Einsatz
der CX2550­0179 für USB 1.1 bzw. CX2550­0279 für USB2.0. Bedingt durch die Signallaufzeit ist es nicht
möglich, mehr als einen USB­Hub in die Verlängerung aufzunehmen.

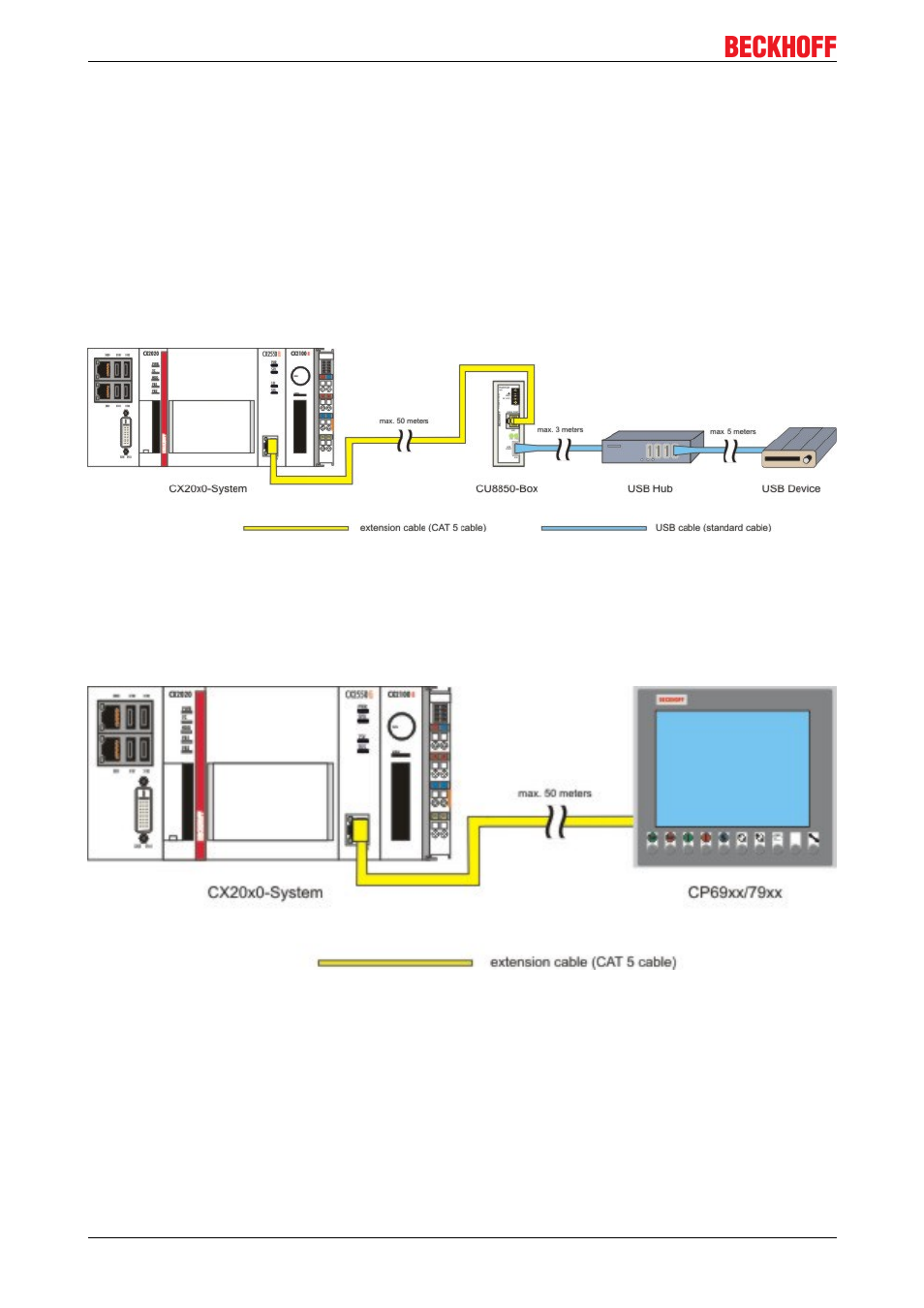

Das folgende Bild zeigt die mögliche Konfiguration mit den maximal zulässigen Kabellängen:
Der USB­Hub ist direkt nach der Erweiterung angeschlossen. Die maximale Verlängerung beträgt 58 Meter:
50 Meter Kabel vom CX2550­0x79 zur Extension Box CU8850 (CU8851 für USB2.0), 3 Meter von der
Extension Box zum Hub und 5 Meter von dem USB­Hub zum USB Gerät.
Über die USB­Erweiterung kann ein Touch­Panel von Beckhoff angeschlossen werden. Damit lässt sich ein
Panel vom Type CP69xx/79xx ohne weiteres Zubehör bis zu 50 Meter von dem CX­System absetzen.
