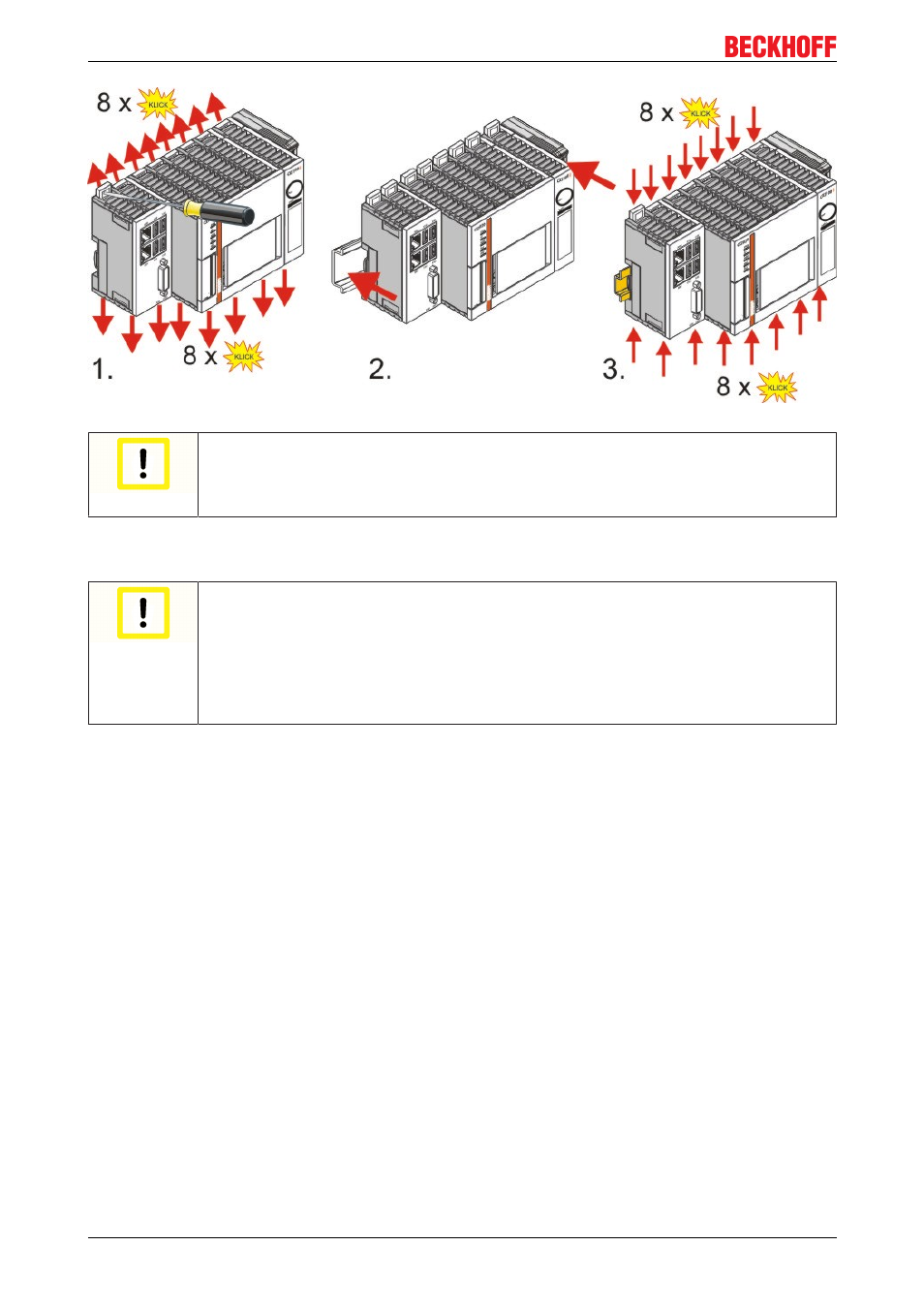

Montage und Verdrahtung
Achtung
Beschädigungen vermeiden!
Keine Gewalt oder zu großen Druck auf die Baugruppe ausüben!
Einbaulage
Achtung
Zulässige Einbaulage und Mindestabstände einhalten!
Das auf eine Hutschiene montierte CPU­Modul darf nur bis Umgebungstemperaturen von
60°C betrieben werden. Die Einbaulage muss so gewählt werden, dass die Kühlung durch
die Lüftungsöffnungen in vertikaler Richtung möglich ist. Die nachfolgenden Bilder zeigen
die erlaubte sowie zwei verbotene Einbaulagen. Beim Einbau ist ein Freiraum von jeweils
30 Millimetern oberhalb und unterhalb einer CX20x0 Gerätekombination erforderlich, um ei­
ne ausreichende Belüftung des CPU­Grundmoduls und des Netzteils zu erreichen.
Zulässige Einbaulage
Aufgrund der hohen Leistung und der kompakten Bauform des CX20x0­Systems kann es zu einer erhöhten
Wärmeentwicklung kommen. Diese Wärme wird durch ein passives Lüftungssystem abgeführt. Dieses
System erfordert allerdings eine korrekte Einbaulage. Lüftungsöffnungen befinden sich auf der
Gehäuseunter­ und Gehäuseoberseite. Daher muss das System waagerecht montiert werden. Auf diese
Weise kommt ein optimaler Luftstrom zustande.
