Fehlerbehandlung und Diagnose
5 Fehlerbehandlung und Diagnose

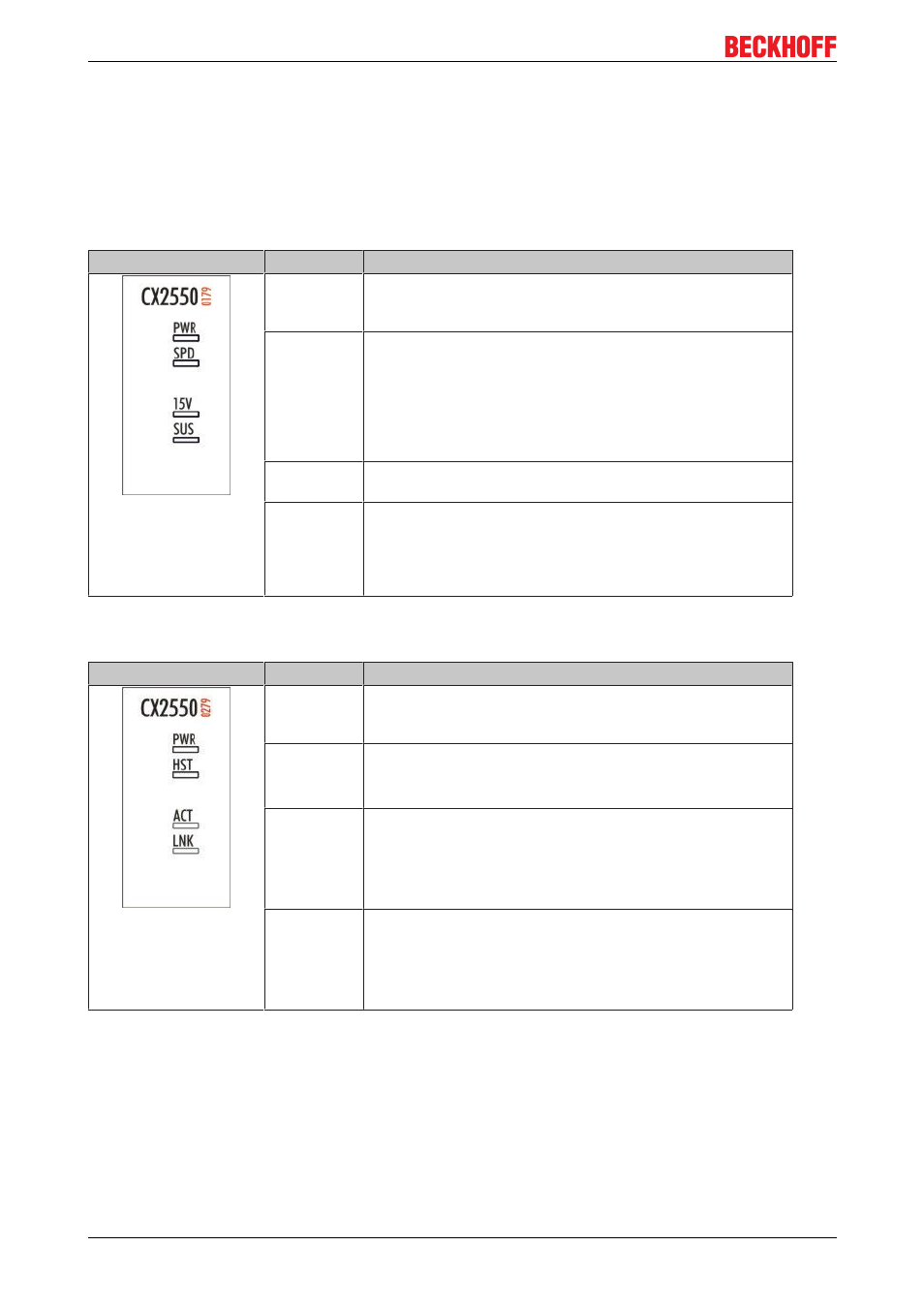

5.1 LEDs der USB Verlängerung
Die LEDs bei der USB­Verlängerung CX2550­0179 haben folgende Bedeutung:
Anzeige LED Bedeutung
PWR Spannungsversorgung
Die Power LED leuchtet bei Anschluss an ein Netzteil mit ein­
geschalteter Spannungsversorgung (grün) auf.
SPD Speed
Die LED leuchtet grün, wenn ein USB Gerät mit Full Speed
(12 MBit/s) angeschlossen ist.
Die LED leuchtet gelb, wenn ein USB Gerät mit Low Speed
(1,5 MBit/s) angeschlossen ist.
Die LED leuchtet nicht, wenn kein USB Gerät angeschlossen
ist.
15 V Die LED leuchtet (grün) wenn 15 V eingespeist werden.
SUS Suspend
Die LED leuchtet nicht, wenn die USB Verlängerung funkti­
onsbereit ist.
Die LED leuchtet (rot), wenn sich die USB Verlängerung im
Ruhemodus befindet bzw. kein Gerät angeschlossen ist.
Die LEDs bei der USB­Verlängerung CX2550­0279 haben folgende Bedeutung:
Anzeige LED Bedeutung
PWR Power ­ Spannungsversorgung
Die Power LED leuchtet bei Anschluss an ein Netzteil mit ein­
geschalteter Spannungsversorgung (grün) auf.
HST Host
Die LED leuchtet (grün), wenn ein USB Host erkannt wurde.
Die LED leuchtet nicht, wenn kein USB Host erkannt wurde.
ACT Activity
Die LED blinkt (orange) wenn die USB Kommunikation über
USB­E Verlängerung aktiv ist.
Die LED leuchtet nicht, wenn keine USB Kommunikation vor­
handen ist.
LNK Link
Die LED leuchtet nicht, wenn die USB­E Verlängerung nicht
aufgebaut bzw. nicht verbunden ist.
Die LED leuchtet (grün), wenn USB­E Verlängerung verbun­
den und funktionsfähig ist.
CX2550­0179 / CX2550­0279 20 Version 1.0
