Konfigurations- und Programmierschnittstelle
Auf der unteren Seite der Frontfläche sind die Standardbuskoppler mit einer RS232-Schnittstelle ausgerüstet. Der
Miniaturstecker kann über ein Verbindungskabel mit einem PC und der Konfigurationssoftware KS2000 verbunden
werden. Die Schnittstelle erlaubt das Konfigurieren der Busklemmen, wie zum Beispiel das Einstellen des
Verstärkungsfaktors der analogen Kanäle. Über die Schnittstelle kann auch die Zuordnungen der Busklemmen-
Daten zum Prozessabbild im Buskoppler verändert werden. Die Funktionalität der Konfigurationsschnittstelle ist auch
über den Feldbus mit der Stringkommunikation zu erreichen.

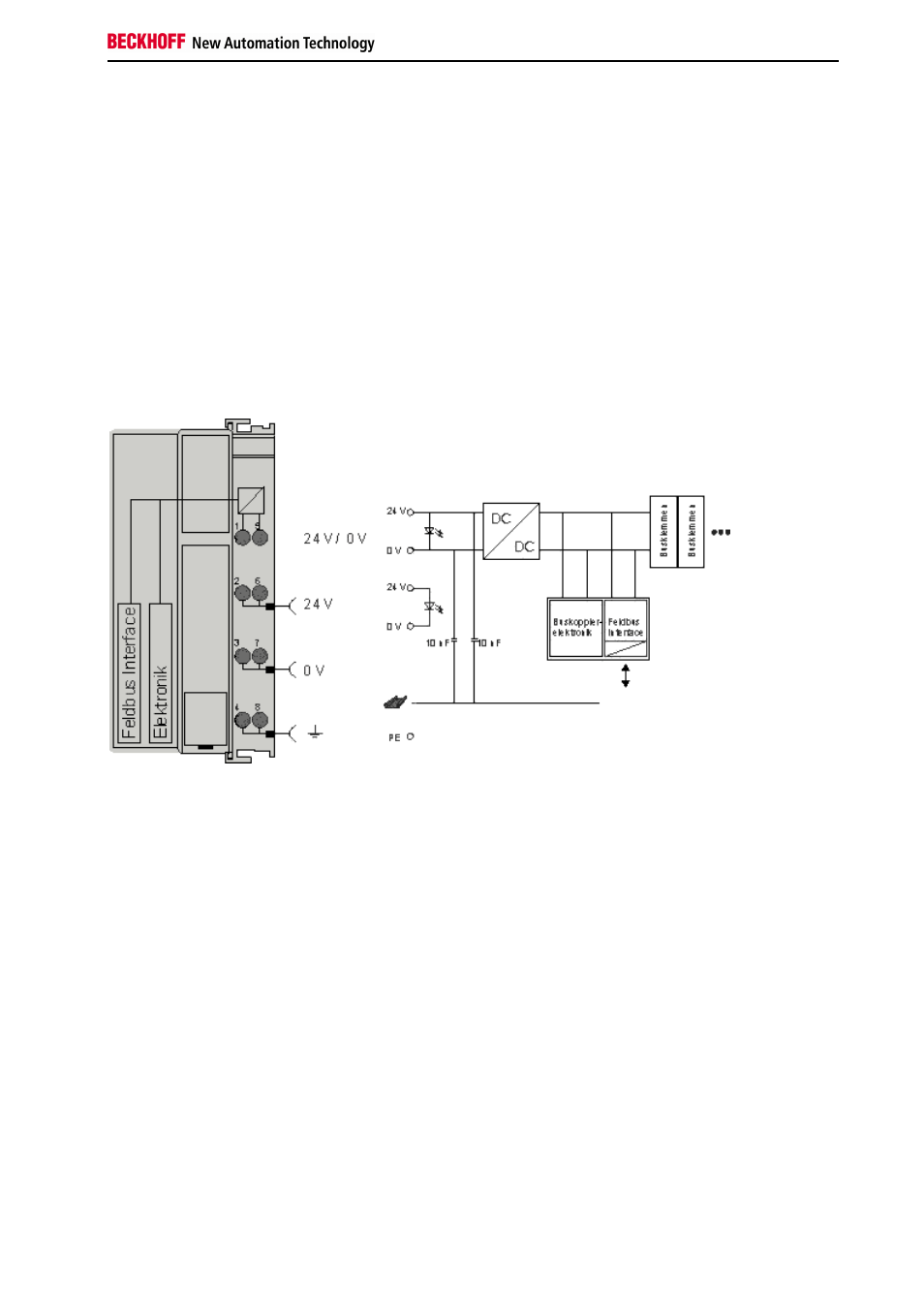

Potentialtrennung
Die Buskoppler / Busklemmen-Controller arbeiten mit drei unabhängigen Potentialgruppen. Die
Versorgungsspannung speist die K-Bus-Elektronik und den K-Bus selbst. Aus der Versorgungsspannung wird weiter
die Betriebsspannung für den Betrieb des Feldbus-Interfaces erzeugt.
Anmerkung: Alle Busklemmen haben eine galvanische Trennung zum K-Bus. Der K-Bus ist dadurch vollständig
galvanisch gekapselt.
