Produktübersicht
LEDAnzeigen
LED
Anzeige
Bedeutung
STATUS 18
leuchtet grün
mindestens ein Ausgang der
Kanäle 18 ist gesetzt
leuchtet rot
mindestens ein Ausgang der
Kanäle 18 hat einen Kurzschluss
STATUS 916
leuchtet grün
mindestens ein Ausgang der
Kanäle 916 ist gesetzt
leuchtet rot
mindestens ein Ausgang der
Kanäle 916 hat einen Kurzschluss
Us
aus
Versorgungsspannung Us nicht
vorhanden
leuchtet grün
Versorgungsspannung Us
vorhanden
Up
aus
Versorgungsspannung Up nicht
vorhanden
leuchtet grün
Versorgungsspannung Up
vorhanden
2.12.4
EP28160008 Prozessabbild
DIG Diag Inputs Channel 1
Unter DIGDiag Inputs Channel 1 finden Sie die DiagnoseEingänge der ersten 8 digitalen Ausgänge des
Moduls.

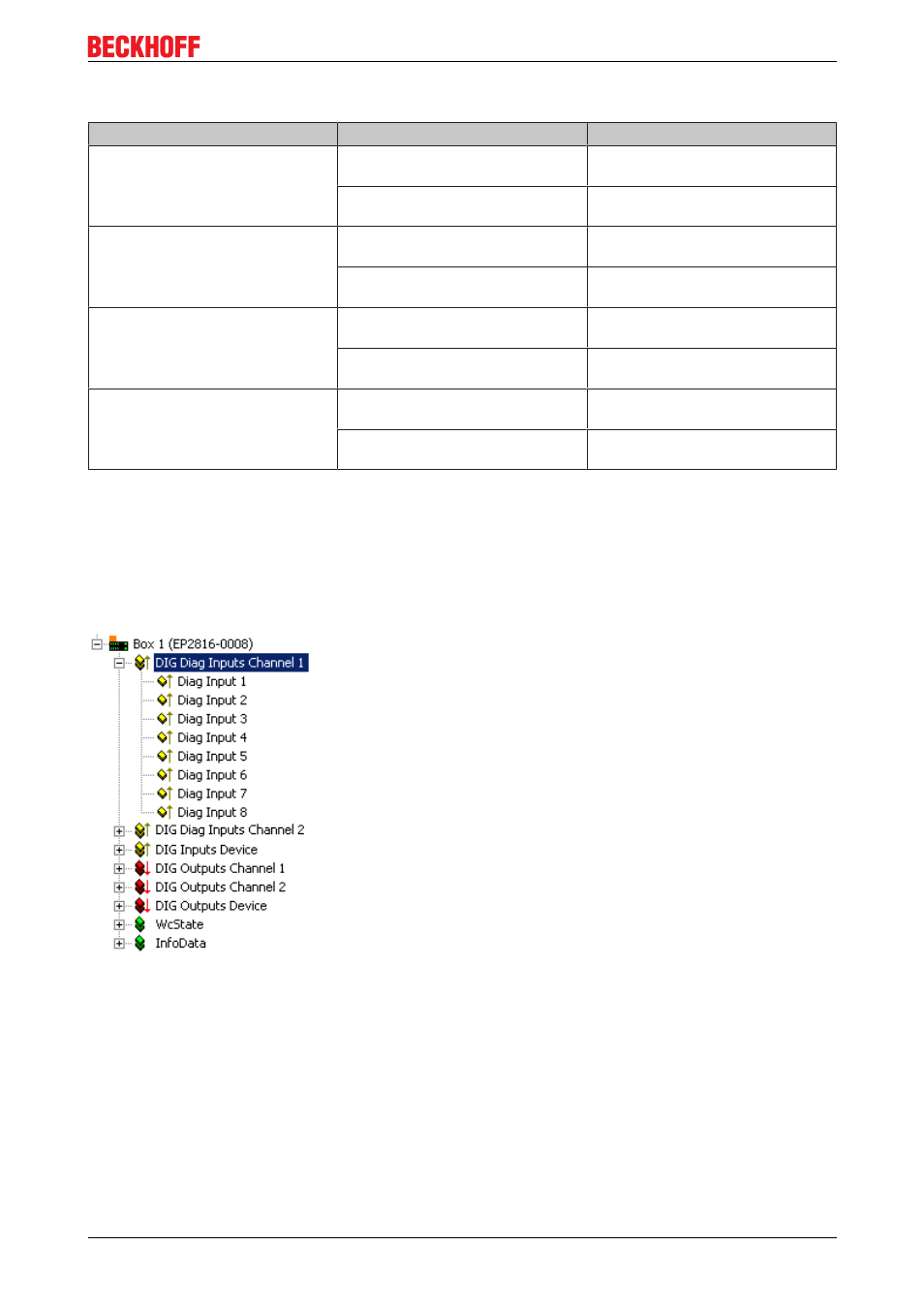

Abb. 37: EP28160008, Diag Inputs Channel 1
Diag Input n
Zeigt einen Fehler an Ausgang n an.
DIG Diag Inputs Channel 2
Unter DIGDiag Inputs Channel 2 finden Sie die DiagnoseEingänge der zweiten 8 digitalen Ausgänge des
Moduls.
