Montage und Anschluss
Weitere verfügbare Powerkabel und die dazugehörigen Datenblätter finden Sie im Beckhoff Katalog oder auf
unseren Internet­Seiten (http://www.beckhoff.de).
Technische Daten
Daten
Bemessungsspannung nach IEC61076­2­101 30 V
DC
Verschmutzungsgrad nach IEC 60 664­1 3/2
Isolationswiderstand IEC 60 512­2 >10 9 W
Strombelastbarkeit IEC 60512­3 4 A
Durchgangswiderstand IEC 60512­2 < 5 mW
Schutzart nach IEC 60529 IP65/66/67, im verschraubten Zustand
Umgebungstemperatur ­30°C bis +80°C
3.3.4 Leitungsverluste
Bei den Powerkabeln ZK2020­xxxx­yyyy sollten 15 m Gesamtlänge bei 4 A (mit Weiterleitung) nicht
überschritten werden. Achten Sie bei der Verkabelung darauf, dass bei 24 V Nennspannung ab einem
Spannungsabfall von 6 V die Funktionalität der Module nicht mehr gewährleistet werden kann. Außerdem
sind Spannungsschwankungen des Netzteils zu berücksichtigen.

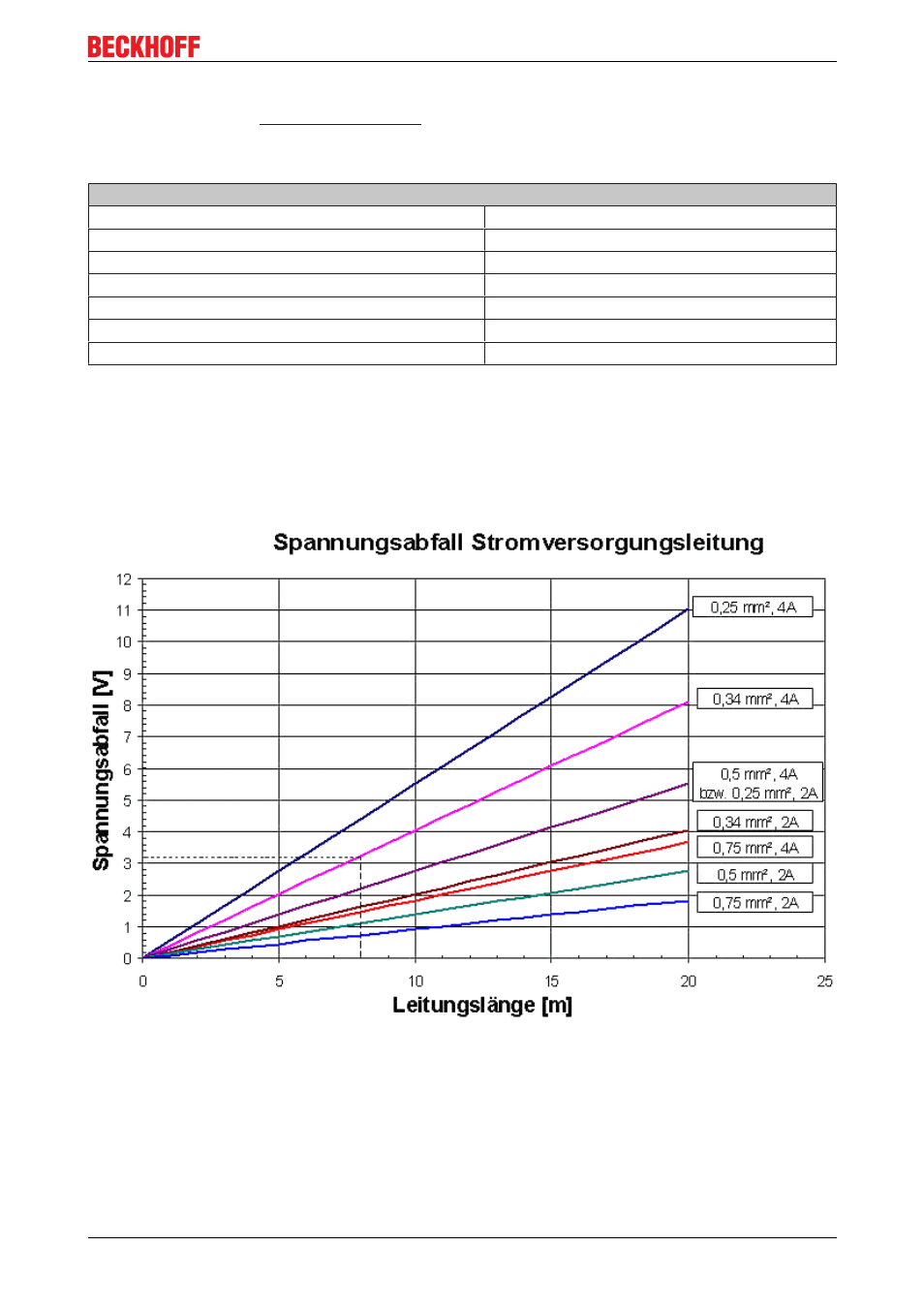

Abb. 84: Leitungsverluste auf den Powerkabeln
Beispiel
8 m Powerkabel mit 0,34 mm² hat bei 4 A Belastung einen Spannungsabfall von 3,2 V.
