Inbetriebnahme/Konfiguration

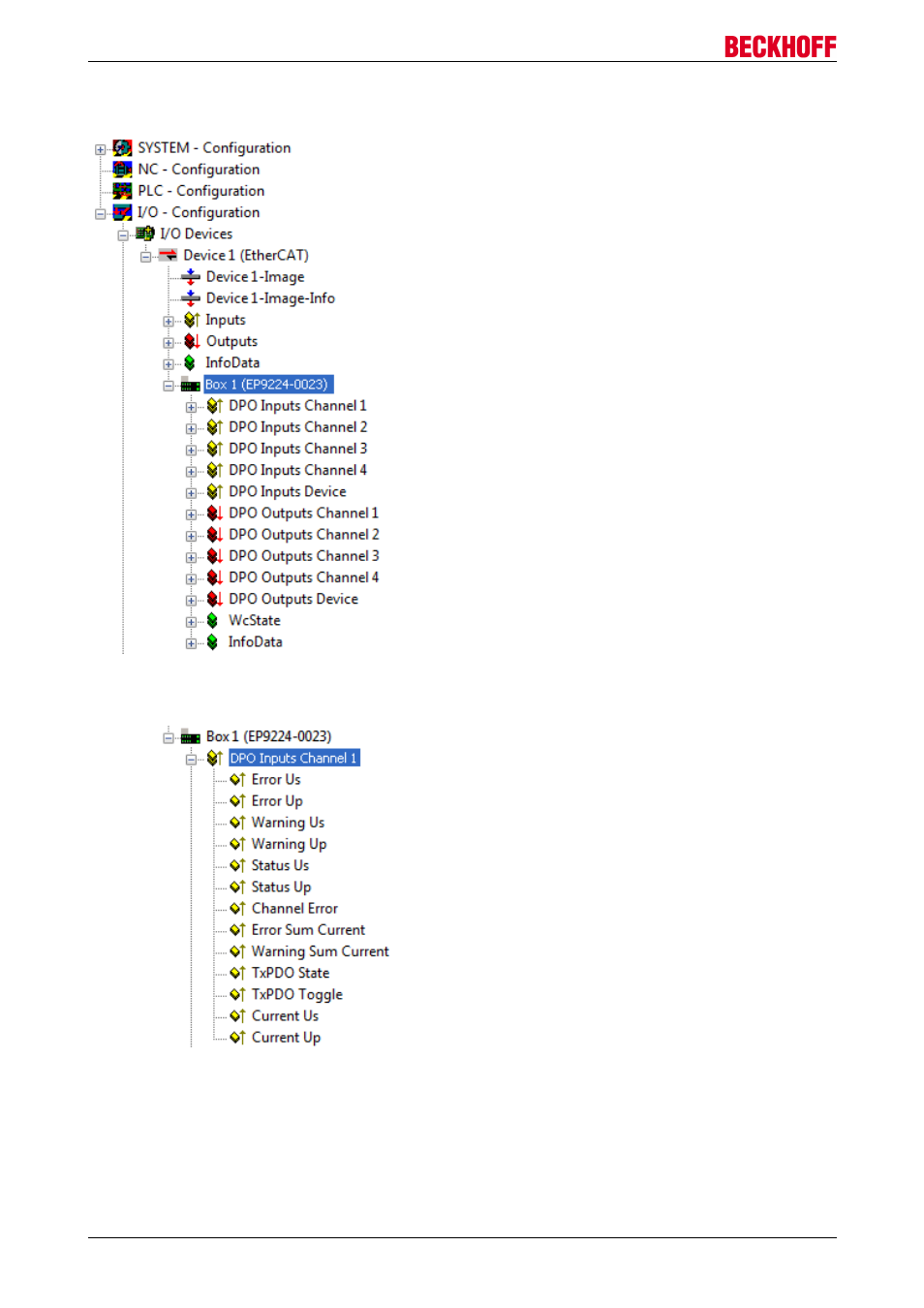

4.6.3 EP9224-0023 - Prozessabbild
Die EP9214 verfügt über vier Ausgangskanäle DPO
Inputs Channel n.
Anschließend folgt ein Statuskanal für das gesamte Gerät
DPO Inputs Device.
Im Ausgangsbereich gibt es vier Ausgangskanäle DPO
Outputs Channel n.
Es folgt ein Ausgangs Wort für das gesamte Gerät DPO
Outputs Device.
WcState und InfoData sind Standard EtherCAT System
Variablen.
DPO Inputs Channel 1 bis 4
Die vier Kanäle verfügen jeweils über Statusbits und
Status LEDs [
} 26] zur Anzeige des aktuellen
Kanalzustands:
Error Us: Us wurde auf Grund eines Fehlers abgeschaltet
Error Up: Up wurde auf Grund eines Fehlers abgeschaltet
Warning Us: Wenn der in CoE Objekt 80n0:12
eingestellte Stromwert weiter so besteht, wird der Kanal
abgeschaltet
Warning Up: Wenn der in CoE Objekt 80n0:13
eingestellte Stromwert weiter so besteht, wird der Kanal
abgeschaltet
Status Us: Kanal Ein- oder ausgeschaltet
Status Up: Kanal Ein- oder ausgeschaltet
Channel Error: Error Us oder Error Up ist TRUE
Error Sum Current: Der in CoE Objekt 8000:14
eingestellte Summenwert für Is und Ip des Kanals wurde
zulange überschritten.
Warning Sum Current: Wenn der in CoE Objekt 8000:14
eingestellte Summenwert für Is und Ip des Kanals weiter
so besteht, wird der Kanal abgeschaltet.
Current Us, Current Up: Je zwei 16 Bit Prozessworte
stellen den aktuellen Stromwert von Us bzw. Up dar.
EP9214-0023 und EP9224-0023 102 Version 2.0.0
