Seite 44
Inbetriebnahme/Konfiguration

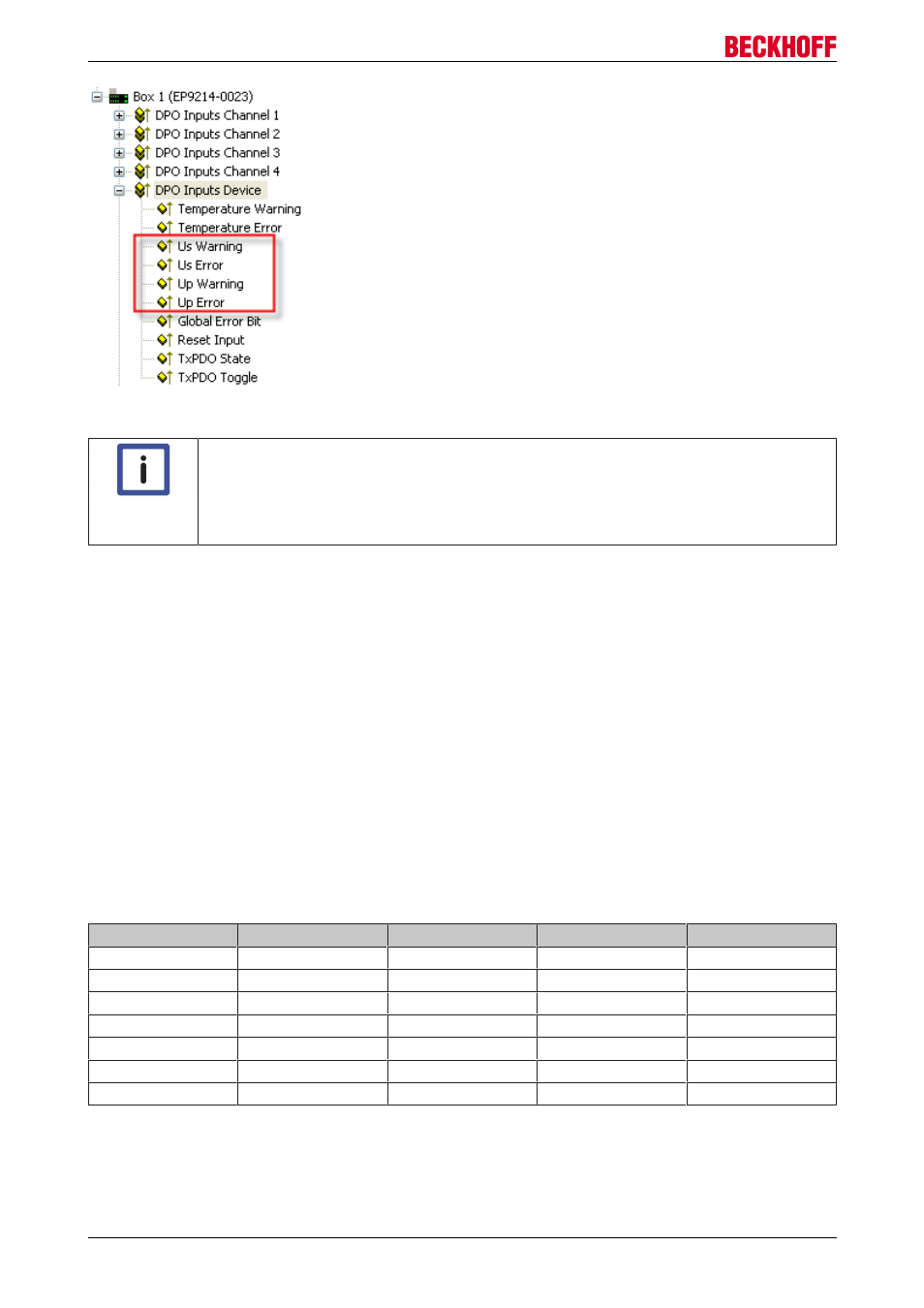

Abb. 43: Unterspannungs-Bits
Hinweis
Wiedereinschalten
Die Abschaltungen bei Unterspannung und Übertemperatur ist gleichzusetzen mit dem An-
sprechen der Stromüberwachung, gilt aber für die gesamte Box und alle Ausgänge. Zur
Quittierung des Fehlers ist das Setzen des Prozessdatums GLOBAL RESET oder ein das
Aus- und Wiedereinschalten des Moduls erforderlich!
Wiedereinschalten von abgeschalteten Lastkreisen
Dies geschieht entweder über die Prozessdaten [
62] per EtherCAT oder per Reset-Eingang [
der Box.
4.4.3
Einstellung der Strombegrenzung
Die einzelnen Lastkreise lassen sich im Abschaltverhalten an den Einsatzfall anpassen.
Je Kanal lassen sich individuell folgende Modi einstellen:
• Very fast acting
• Fast acting
• Slow acting
• Time delay
Auslösezeit (Abschaltzeit) der Modi
Nennstrom
Very fast acting
Fast acting
Slow acting
Time delay
100 %
1 h
-
-
-
110 %
1 h
4 h
-
-
120 %
7 min
4 h
-
-
150 %
30 s
30 min
1 h
4 h
210 %
500 ms
20 s
20 s
100 s
275 %
500 ms
1 s
20 s
10 s
300 %
20 ms
100 ms
1 s
3 s
Die Auslösezeit ist abhängig vom eingestellten Nennstrom.
EP9214-0023 und EP9224-0023
44
Version 2.0.0
