Inbetriebnahme/Konfiguration
Zusätzliche Output-PDOs

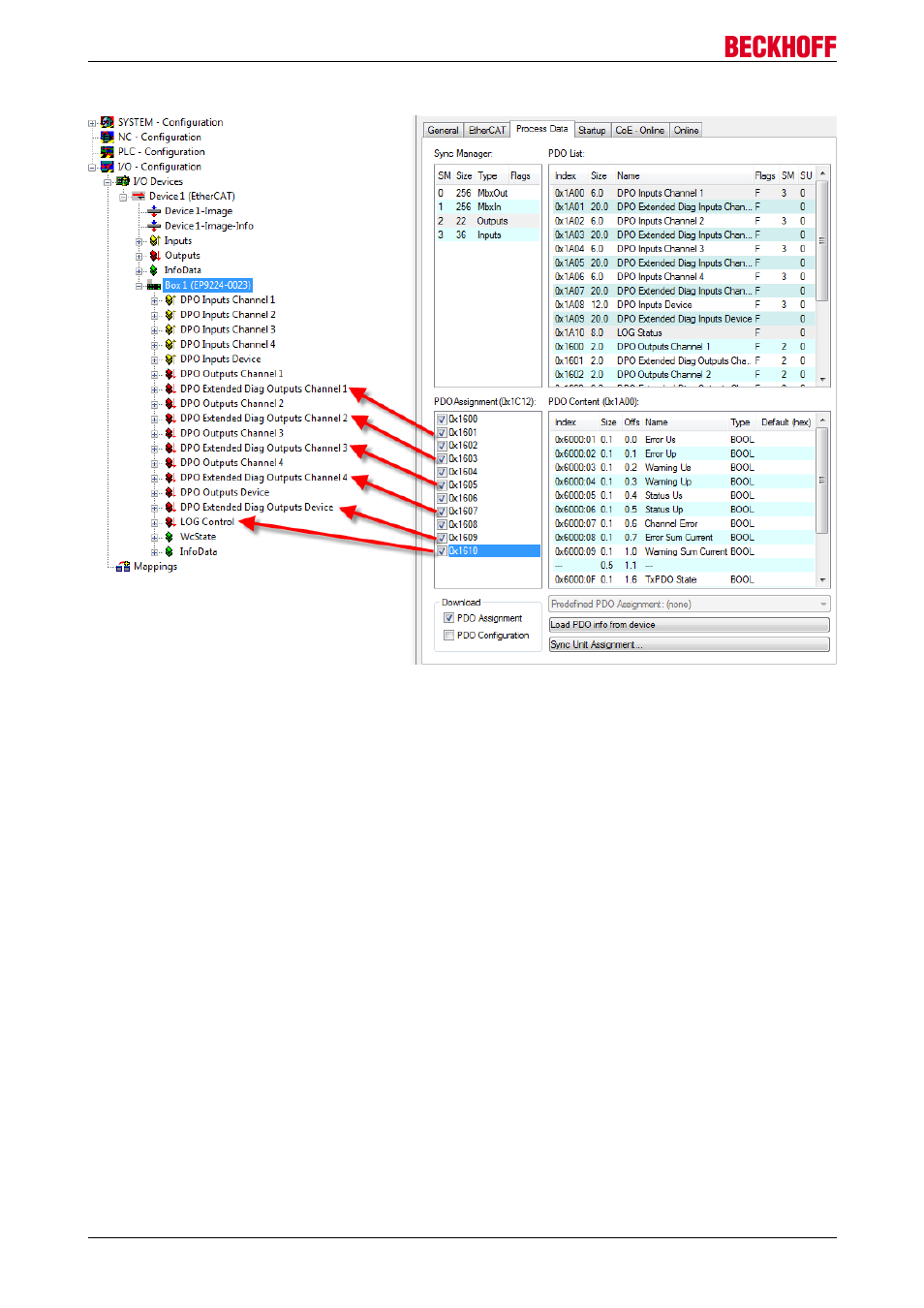

Abb. 49: EP9224 - Zusätzliche Output-PDOs
4.6.1.3
Erweiterte Kanal- und Gerätediagnose der EP9224
Zur Nutzung der Diagnosefunktionen ist die Auswahl zusätzlicher PDOs im PDO Mapping erforderlich.
Je Kanal DPO Extended Diag Inputs Channel n und für das Modul DPO Extended Diag Inputs Device
lassen sich bestimmte Werte mit Zeitstempel aufzeichnen (Timestamp / Trigger [
Zum Rückstellen der Aufzeichnung dient DPO Extended Diag Outputs Device.
DPO Extended Diag Inputs Channel n
Bei jedem Kanal kann das DPO Extended Diag Inputs Channel n aktiviert werden.
Es zeigt kontinuierlich den jeweiligen aktuellen Wert Peak Value n und das genauen Zeitpunkt des
Eintreffens Timestamp n an.
Die Auswahl des auslösenden Ereignisses erfolgt im CoE Objekt 80x0:15 bzw. :16.
EP9214-0023 und EP9224-0023
