Montage und Verkabelung

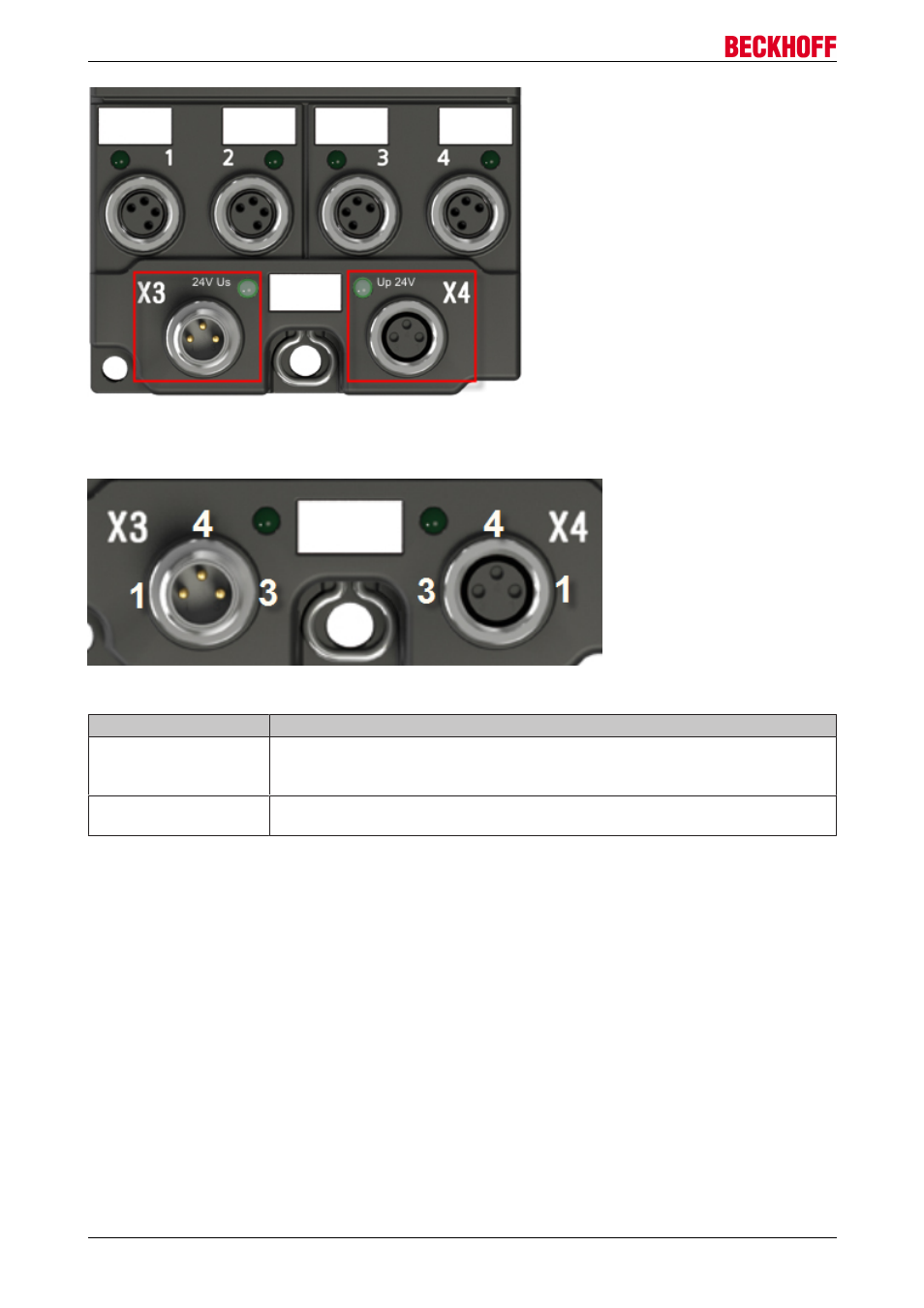

Abb. 24: EP9214 - Monitoring- und Reset-Anschlüsse
Kontaktbelegung
Abb. 25: EP9214 - Monitoring- und Reset-Kontakte
Kontakt Bedeutung
Pin 1 und 3: Monitoring Potenzialfreier Meldekontakt (Schließer), wird bei Anlegen der
Versorgungsspannung geschlossen und bei Auftreten eines Fehlers an einem der
8 Lastkreise geöffnet
Pin 4: Reset durch Anlegen von 24 V
DC
an den Reset-Kontakt werden alle Fehler
zurückgesetzt.
Die Kontakte der M8-Steckverbinder tragen einen maximalen Strom von 4 A.
