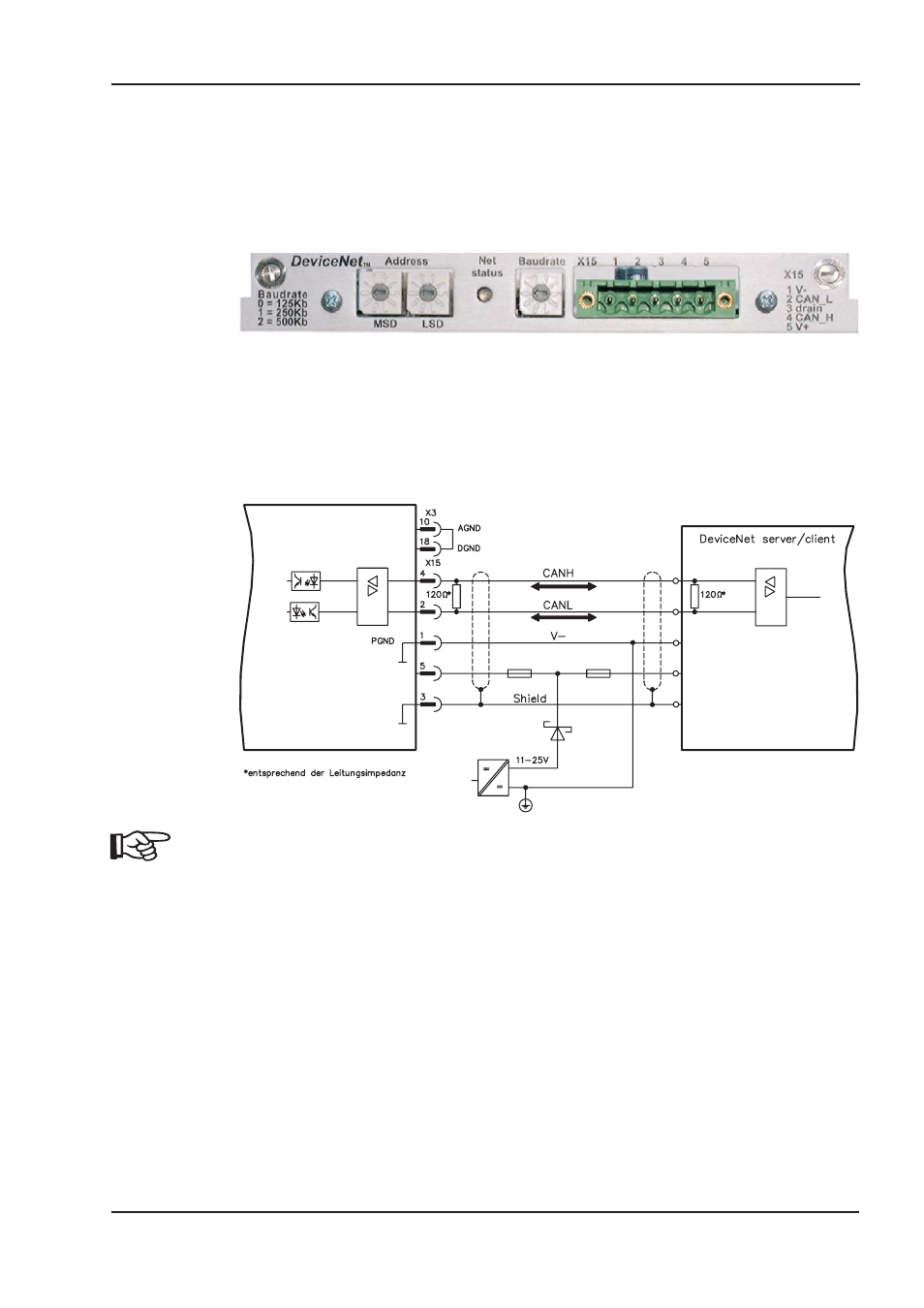

10.2.5
Erweiterungskarte -DEVICENET-
Dieses Kapitel beschreibt die DeviceNet Erweiterungskarte für den AX2000.
Informationen zu Funktionsumfang und Softwareprotokoll finden Sie im Handbuch "DeviceNet Kom-
munikationsprofil".
10.2.5.1
Frontansicht
10.2.5.2
Anschlusstechnik
Leitungsauswahl, Leitungsführung, Schirmung, Busanschlußstecker, Busabschluss und Laufzeiten
werden in der “DeviceNet Spezifikation, Band I, II, Ausgabe 2.0", herausgegeben von der ODVA,
beschrieben.
10.2.5.3
Anschlussbild
AGND und DGND (Stecker X3) müssen gebrückt werden !
AX 2001...2020 Produkthandbuch
105
BECKHOFF
07/2007
Erweiterungen, Zubehör
AX2000
