8.14.4
Digitale Ausgänge (X3)
Technische Eigenschaften
—
Bezugsmasse ist Digital-GND (DGND, Klemme X3/18)
—
Alle digitalen Ausgänge sind potentialfrei
—
DIGITAL-OUT1 / 2
: Open-Collector, max. 30 VDC, 10 mA
BTB/RTO
: Relais-Ausgang, max. 30 VDC oder 42 VAC, 0.5 A
—
Update rate
: 250 µs
Betriebsbereit-Kontakt BTB/RTO
Betriebsbereitschaft (Klemmen X3/2 und X3/3 ) wird über einen potentialfreien Relaiskontakt
gemeldet.
Der Kontakt ist geschlossen bei betriebsbereitem Servoverstärker, die Meldung wird vom
Enable-Signal, von der I²t- Begrenzung und von der Bremsschwelle nicht beeinflußt.
Alle Fehler führen zum Abfallen des BTB-Kontaktes und Abschalten der Endstufe
(bei offenem BTB Kontakt ist die Endstufe gesperrt -> keine Leistung). Eine Liste
der Fehlermeldungen finden Sie auf Seite 88.
Programmierbare digitale Ausgänge DIGITAL-OUT 1 / 2:
Sie können die digitalen Ausgänge DIGITAL-OUT1 (Klemme X3/16) und DIGITAL-OUT2
(Klemme X3/17) dazu verwenden, Meldungen von im Servoverstärker abgespeicherten,
vorprogrammierten Funktionen auszugeben.
Eine Liste der vorprogrammierten Funktionen finden Sie auf der Bildschirmseite "I/O digital" unserer
Inbetriebnahmesoftware.
Wenn einem Ausgang die Meldung einer vorprogrammierten Funktion neu zugewiesen wird, muss
der Datensatz im Eeprom des Servoverstärkers gespeichert und die 24V Hilfsspannungsversor-
gung des Servoverstärkers aus- und wieder eingeschaltet werden ( Reset der Verstärkersoftware).

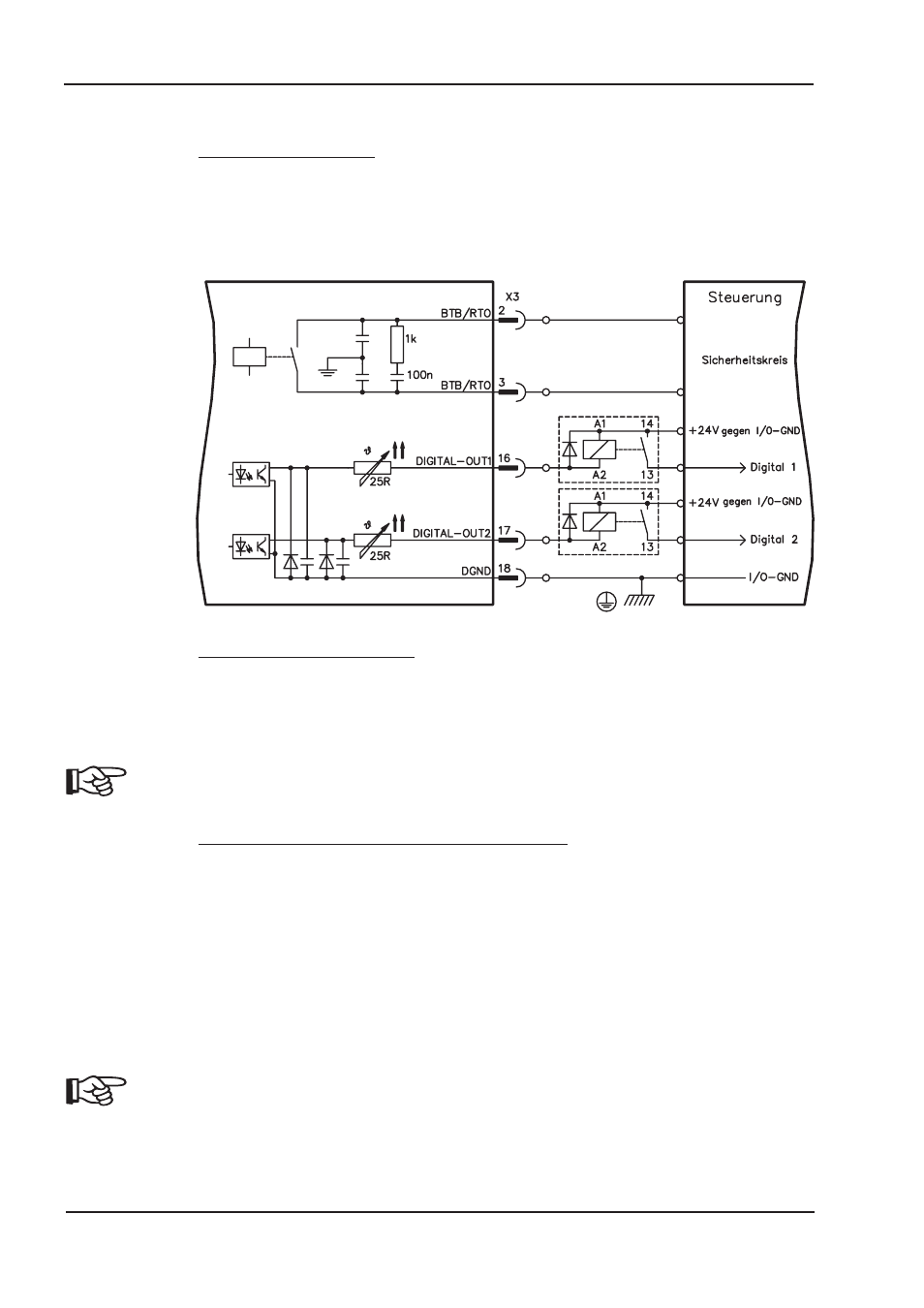

Werten Sie die Ausgänge über invertierende Interfaceklemmen aus (siehe Anschlussbild oben), wie
z.B. Phönix DEK-REL-24/I/1 (Einschaltverzögerung: 6 ms, Ausschaltverzögerung: 16ms).
Die in der Online-Hilfe der Inbetriebnahmesoftware beschriebene Logik (High- bzw.
Low-aktiv) bezieht sich auf den Ausgang der invertierenden Interfaceklemmen.
Beachten Sie die Verzögerungszeiten des verwendeten Relais !
