Stromversorgung, Systemanschlüsse, CPU
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB1052
Seite 17

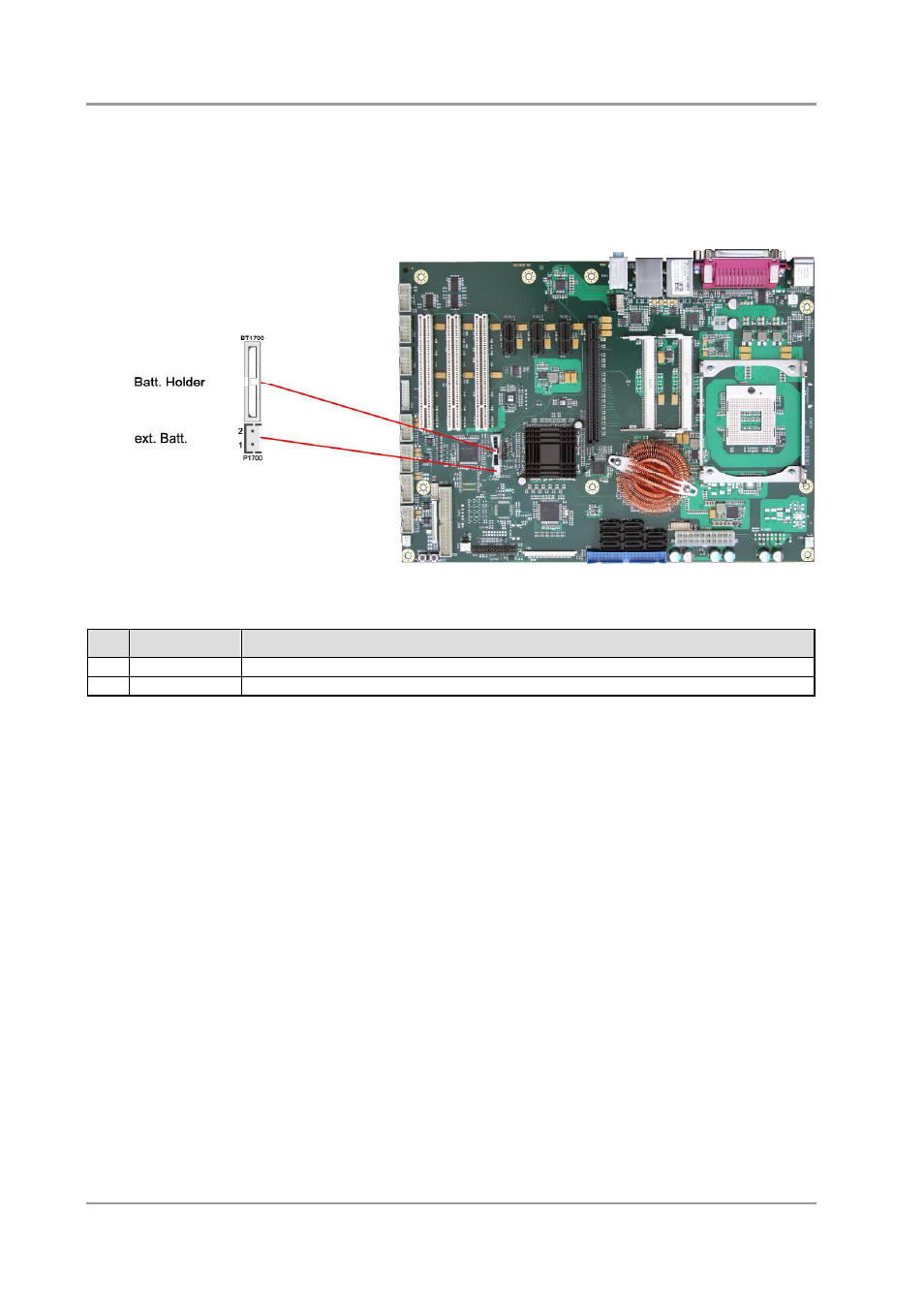

3.1.4 CMOS-Batterie
Das Board wird mit einem CR2032-Batteriehalter (Renata VBH2032-1) samt 3V-Batterie ausgeliefert,
kann aber außerdem über einen zweipoligen Gehäusestecker (JST B2B-EH-A, passender Gegenstecker:
EHR-2) an eine externe Batterie angeschlossen werden, um die integrierte Uhr auch bei Wegfall der
Versorgungsspannung weiter zu versorgen.
Pinbelegung Batteriestecker:
Pin
Name
Beschreibung
1
BATT
3,3V Batteriespannung
2
GND
Masse
