3.4.2 Serielle Schnittstellen COM2 bis COM4
Die drei weiteren auf dem Board verfügbaren seriellen Schnittstellen COM2 bis COM4 sind jeweils in
Form eines 2x5poligen Wannensteckers herausgeführt (FCI 75869-301LF). Bei der Bestellung des
Produkts besteht die Option, die Signale statt nach RS232-Norm in TTL-Pegel zur Verfügung gestellt zu
bekommen.
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setups eingestellt.

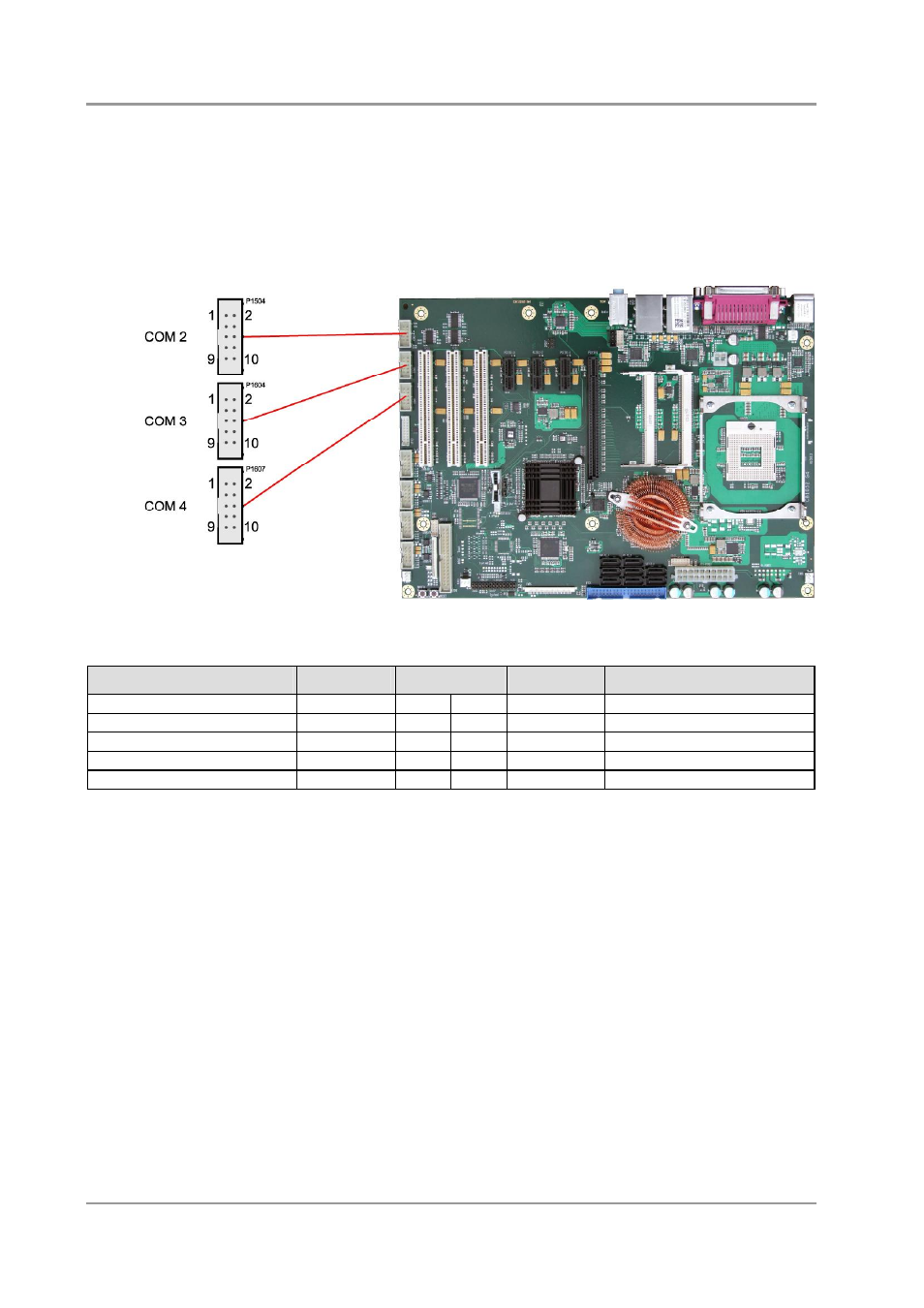

Pinbelegung COM-Stecker:
Beschreibung
Name
Pin
Name
Beschreibung
Data Carrier Detect
DCD
1
2
DSR
Data Set Ready
Receive Data
RXD
3
4
RTS
Request to Send
Transmit Data
TXD
5
6
CTS
Clear to Send
Data Terminal Ready
DTR
7
8
RI
Ring Indicator
Masse
GND
9
10
VCC
Versorgungsspannung 5V
