3.2.2 Parallele und Serielle Schnittstellen, VGA

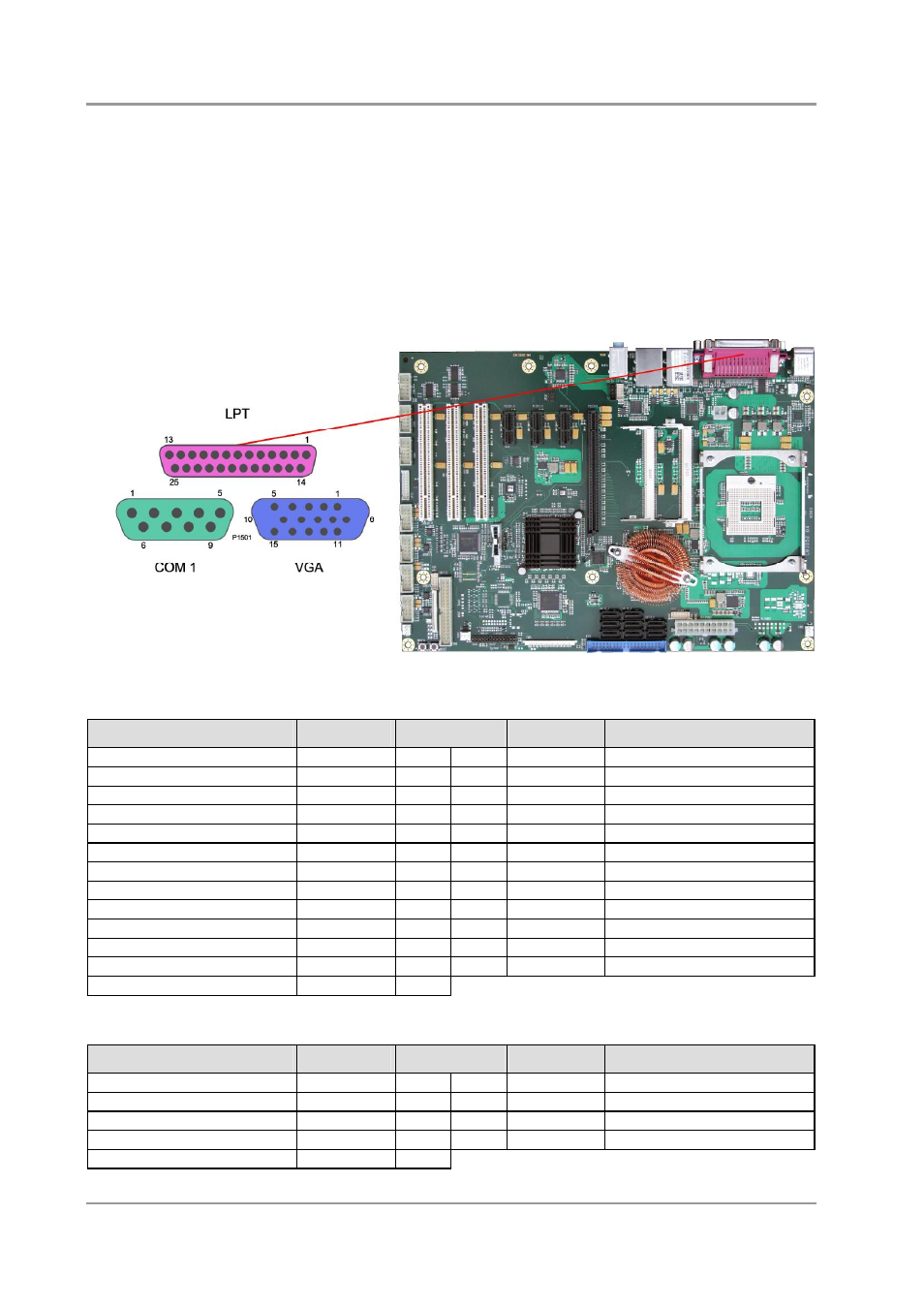

Über ein Kombi-Bauteil, das drei DSUB-Stecker gleichzeitig realisiert, werden die parallele Schnittstelle
LPT, die serielle Schnittstelle COM1 sowie der VGA-Monitoranschluss zur Verfügung gestellt.
Die parallele Schnittstelle ist über einen 25-poligen DSUB-Stecker (female) herausgeführt.
Die serielle Schnittstelle COM1 ist über einen 9-poligen Standard-DSUB-Stecker (male) herausgeführt.
Je nach Bestellung des Produktes stehen die Signale in TTL-Pegel oder nach RS232-Norm zur
Verfügung.
Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setup eingestellt.
Der VGA-Monitoranschluss steht über einen 15-poligen DSUB-Stecker (female) zur Verfügung.
Pinbelegung der parallelen Schnittstelle LPT:
Beschreibung
Name
Pin
Name
Beschreibung
Strobe
STB#
1
14
AFD#
Auto Feed
Data Bit 0
PD0
2
15
ERR#
Error
Data Bit 1
PD1
3
16
INIT#
Initialize
Data Bit 2
PD2
4
17
SLIN#
Select In
Data Bit 3
PD3
5
18
GND
Masse
Data Bit 4
PD4
6
19
GND
Masse
Data Bit 5
PD5
7
20
GND
Masse
Data Bit 6
PD6
8
21
GND
Masse
Data Bit 7
PD7
9
22
GND
Masse
Acknowledge
ACK#
10
23
GND
Masse
Busy
BUSY
11
24
GND
Masse
Paper End
PE
12
25
GND
Masse
Select
SLCT
13
Pinbelegung der seriellen Schnittstelle (DSUB-Stecker):
Beschreibung
Name
Pin
Name
Beschreibung
Data Carrier Detect
DCD
1
6
DSR
Data Set Ready
Receive Data
RXD
2
7
RTS
Request to Send
Transmit Data
TXD
3
8
CTS
Clear to Send
Data Terminal Ready
DTR
4
9
RI
Ring Indicator
Masse
GND
5
