3.4 Anschlüsse intern
3.4.1 USB 5-12
Die USB-Kanäle 5 bis 12 werden über vier 2x5polige Wannenstecker zur Verfügung gestellt (FCI 75869-
301LF).
Die USB-Kanäle unterstützen die USB-Spezifikation 2.0. Durch das BIOS können alle notwendigen
Einstellungen für USB durchgeführt werden. Es ist zu beachten, dass die Funktionalität „USB-Maus und
Tastatur“ des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine USB-Unterstützung bietet.
Für Einstellungen im Setup und zum Booten von Windows mit einer angeschlossenen USB-Maus und
Tastatur sollte diese Funktion nicht gewählt werden, weil dies zu erheblichen Leistungseinschränkungen
führen würde.
Die einzelnen USB-Schnittstellen sind über 500mA USB-Schalter elektronisch abgesichert.

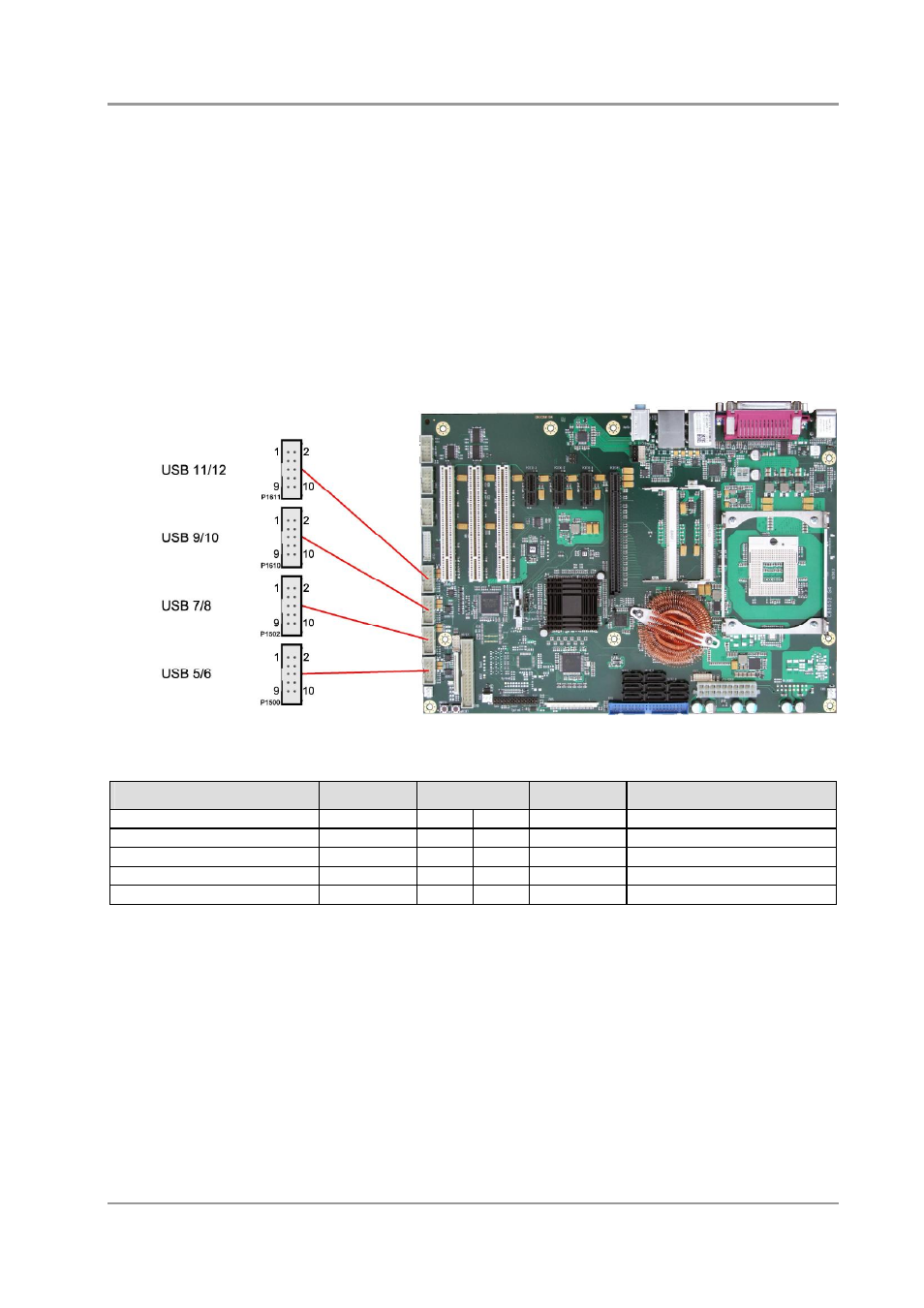

Pinbelegung Wannenstecker USB x/y:
Beschreibung
Name
Pin
Name
Beschreibung
5V für USBx
VCC
1
2
VCC
5V für USBy
Minus-Datenkanal USBx
USBx-
3
4
USBy-
Minus-Datenkanal USBy
Plus-Datenkanal USBx
USBx+
5
6
USBy+
Plus-Datenkanal USBy
Masse
GND
7
8
GND
Masse
Reserviert
N/C
9
10
N/C
Reserviert
