Kapitel: Anschlüsse Anschlüsse Rückwandblech
Seite 18 Beckhoff New Automation Technology CB1052
3.2 Anschlüsse Rückwandblech
Das Board verfügt über diverse Standardanschlüsse für externe Geräte, wie PS/2-Tastatur und -Maus,
Drucker, Bildschirm, Lautprecher, Mikrofon, LAN usw. Diese Anschlüsse befinden sich in der von der
ATX-Spezifikation vorgegebenen "I/O Connector Area" (maximal 37mm x 152mm auf dem
Gehäuseblech), so dass sie in einem normalen ATX-Gehäuse im gewohnten Bereich auf der Rückseite
vorzufinden sind. Die Anschlüsse werden im Folgenden von links nach rechts (Desktop-Gehäuse) bzw.
von oben nach unten (Tower-Gehäuse) beschrieben.

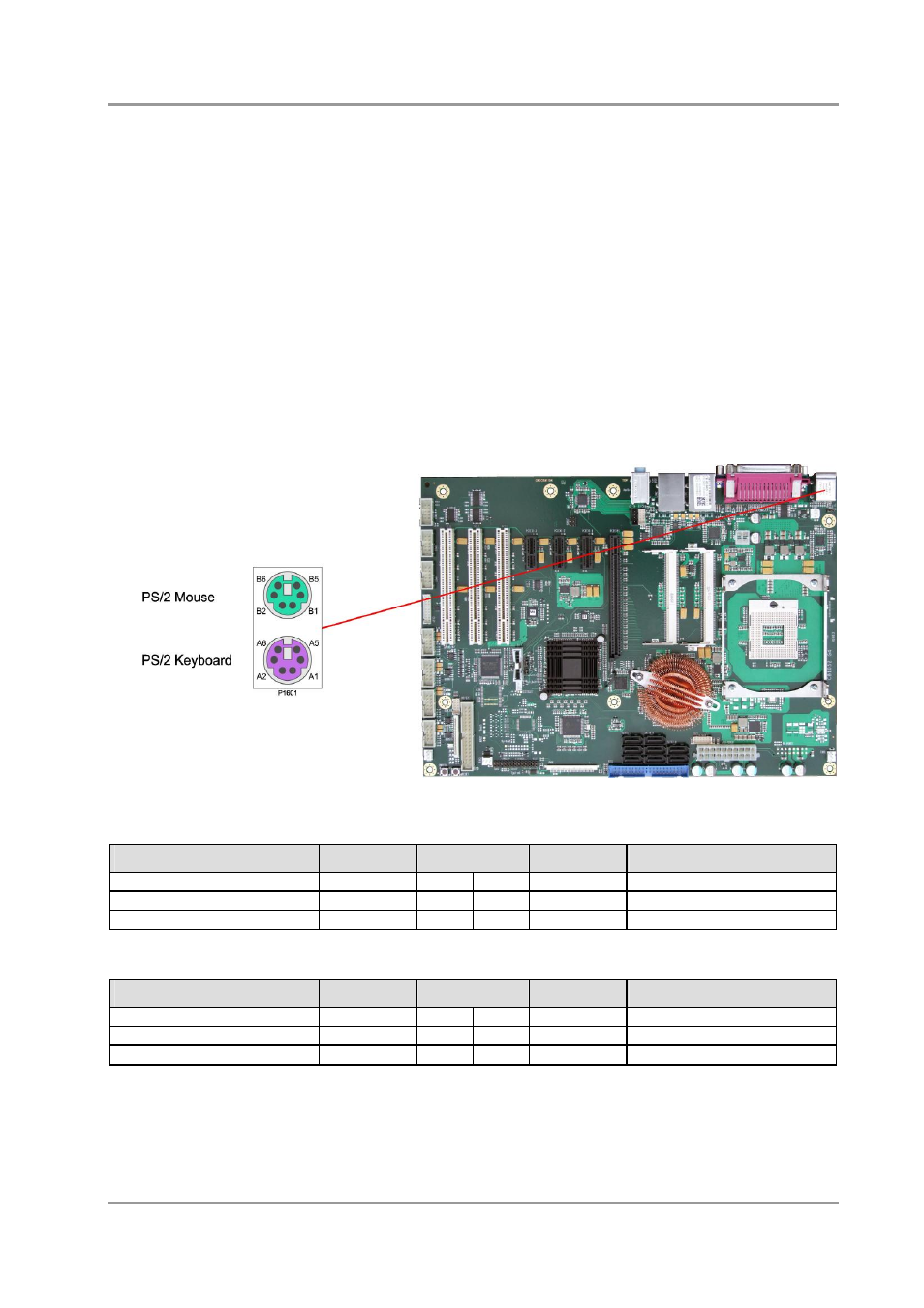

3.2.1 PS/2-Maus und -Tastatur
PS/2-Mäuse und -Tastaturen können über Standard-MiniDIN-Stecker angeschlossen werden. Die
Spannungsversorgung dieser Komponenten kann neben der normalen Versorgung (VCC) auch über die
Standby-Spannung (SVCC) erfolgen, so dass das Board mit der Maus oder der Tastatur aus dem
Standby- oder Suspend-Modus aufgeweckt werden kann. Um diese Möglichkeit zu aktivieren, muss der
KBPWR-Jumper entsprechend gesetzt werden (siehe p. 46). Außerdem müssen im BIOS-Setup die
nötigen Einstellungen vorgenommen werden.
Pinbelegung "PS/2 Mouse":
Beschreibung Name Pin Name Beschreibung
Mouse Data MDAT B1 B2 N/C Reserviert
Masse GND B3 B4 (S)VCC Versorgungsspannung 5V
Mouse Clock MCLK B5 B6 N/C Reserviert
Pinbelegung "PS/2 Keyboard":
Beschreibung Name Pin Name Beschreibung
Keyboard Data KDAT A1 A2 MDAT Mouse Data
Masse GND A3 A4 (S)VCC Versorgungsspannung 5V
Keyboard Clock KCLK A5 A6 MCLK Mouse Clock
