4.8 LCD

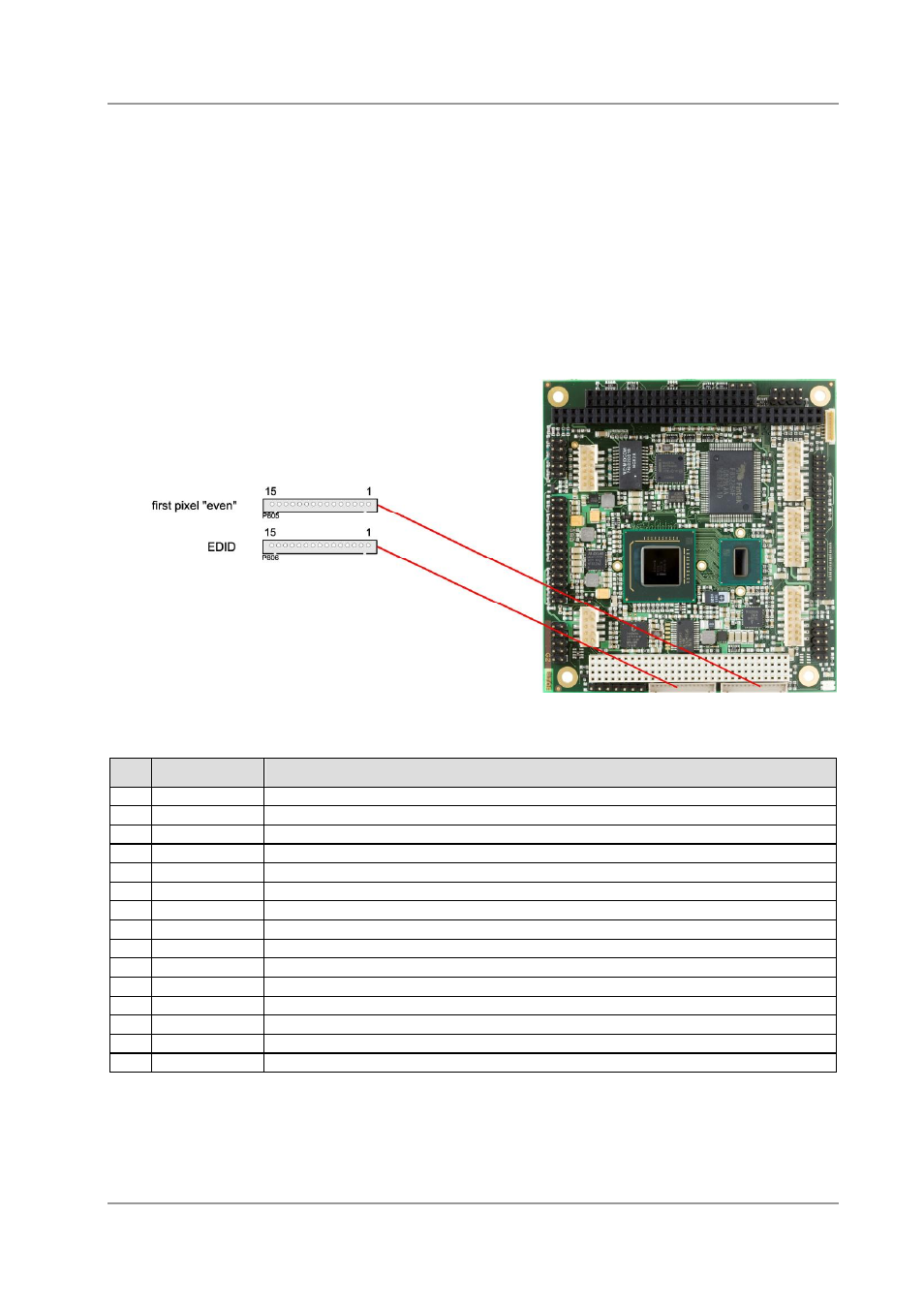

Das LCD wird über zwei 15-polige Folienstecker angeschlossen (Hirose DF13-15P-1.25DSA, passender
Gegenstecker: DF13-15S-xxx). Die Spannungsversorgung des Displays erfolgt ebenfalls über diese
Stecker. Das Board ermöglicht den direkten Anschluss von Displays mit LVDS-Interface. Zum Anschluss
von TFT-Displays mit digitalem Interface wird ein LVDS-Receiver benötigt. Erkundigen Sie sich dazu bei
Ihrem Distributor. Der Anschluss von DSTN-Displays ist nicht möglich.
Das LVDS-Interface kann LVDS-Displays mit einer maximalen Farbtiefe von 24 Bit und einem Pixel pro
Clockcycle ansteuern. Der zweite Stecker wird nur benötigt, wenn die EDID-Daten des Displays
ausgewertet werden sollen.
Die unterschiedlichen LCD’s werden über das BIOS-Setup eingestellt. Fragen Sie bei Ihrem Distributor
nach einen geeigneten Kabel für Ihr Display.
Die folgende Tabelle zeigt die Pinbelegung für das erste Pixel "even".
Pin
Name
Beschreibung
1
GND
Masse
2
GND
Masse
3
TXO00#
LVDS even Data 0 -
4
TXO00
LVDS even Data 0 +
5
TXO01#
LVDS even Data 1 -
6
TXO01
LVDS even Data 1 +
7
TXO02#
LVDS even Data 2 -
8
TXO02
LVDS even Data 2 +
9
TXO0C#
LVDS even Clock -
10
TXO0C
LVDS even Clock +
11
TXO03#
LVDS even Data 3 -
12
TXO03
LVDS even Data 3 +
13
BL_VCC
Geschaltete 5V für Backlight
14
FP_3,3V
Geschaltete 3,3V für Display
15
FP_3,3V
Geschaltete 3,3V für Display
