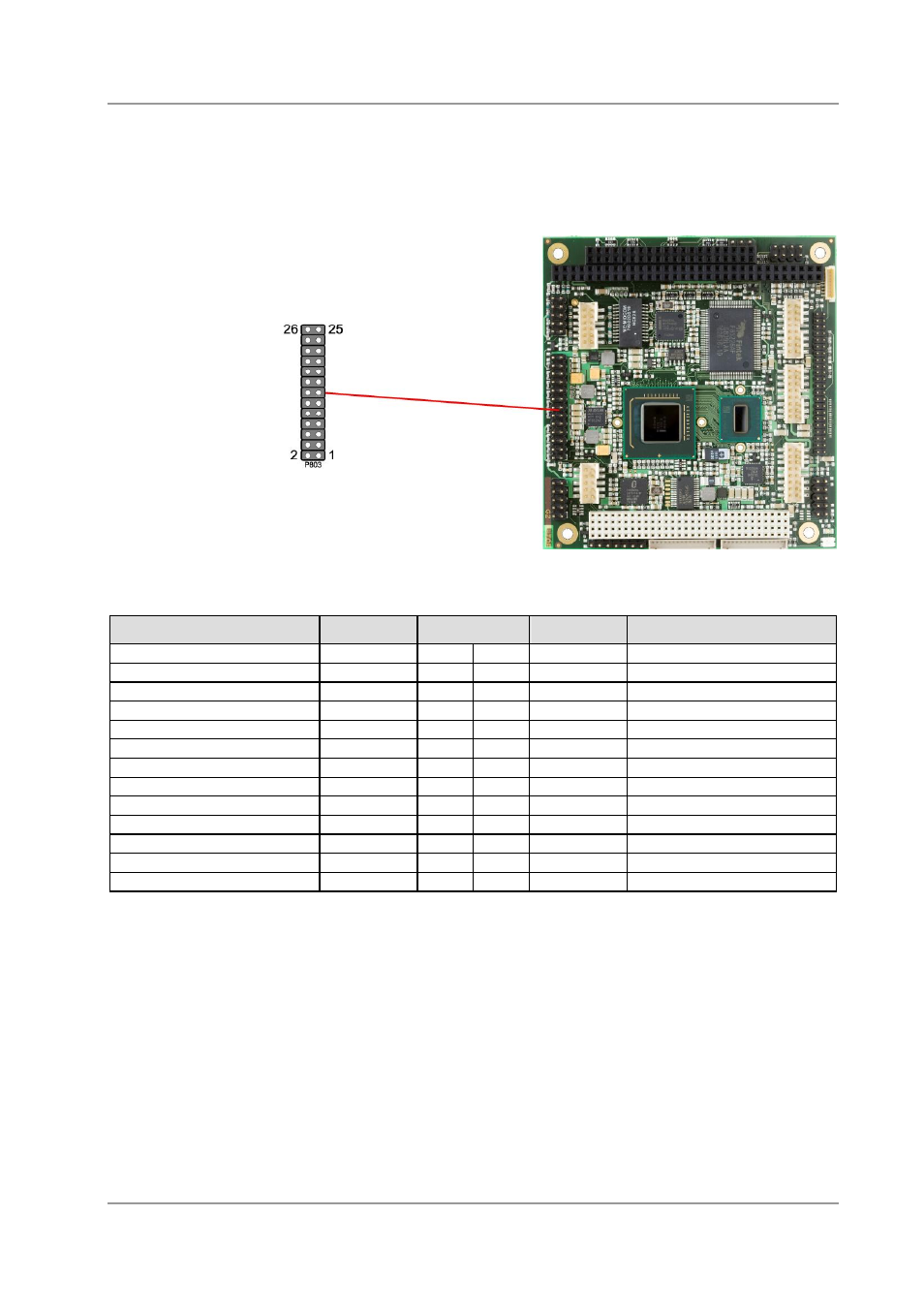

4.13 LPT-Schnittstelle
Die parallele Schnittstelle ist als Standardstiftleiste für Schneidklemmtechnik im Rastermaß 2,54 mm
herausgeführt. Die Port-Adresse und der benutzte Interrupt werden mit Hilfe des BIOS-Setup eingestellt.
Pinbelegung LPT-Schnittstelle:
Beschreibung
Name
Pin
Name
Beschreibung
Strobe
STB#
1
2
AFD#
Automatic Line Feed
LPT Data 0
PD0
3
4
ERR#
Error
LPT Data 1
PD1
5
6
INIT#
Init
LPT Data 2
PD2
7
8
SLIN#
Select Input
LPT Data 3
PD3
9
10
GND
Masse
LPT Data 4
PD4
11
12
GND
Masse
LPT Data 5
PD5
13
14
GND
Masse
LPT Data 6
PD6
15
16
GND
Masse
LPT Data 7
PD7
17
18
GND
Masse
Acknowledge
ACK#
19
20
GND
Masse
Busy
BUSY
21
22
GND
Masse
Paper End
PE
23
24
GND
Masse
Select Printer
SLCT
25
26
VCC
Versorgungsspannung 5V
