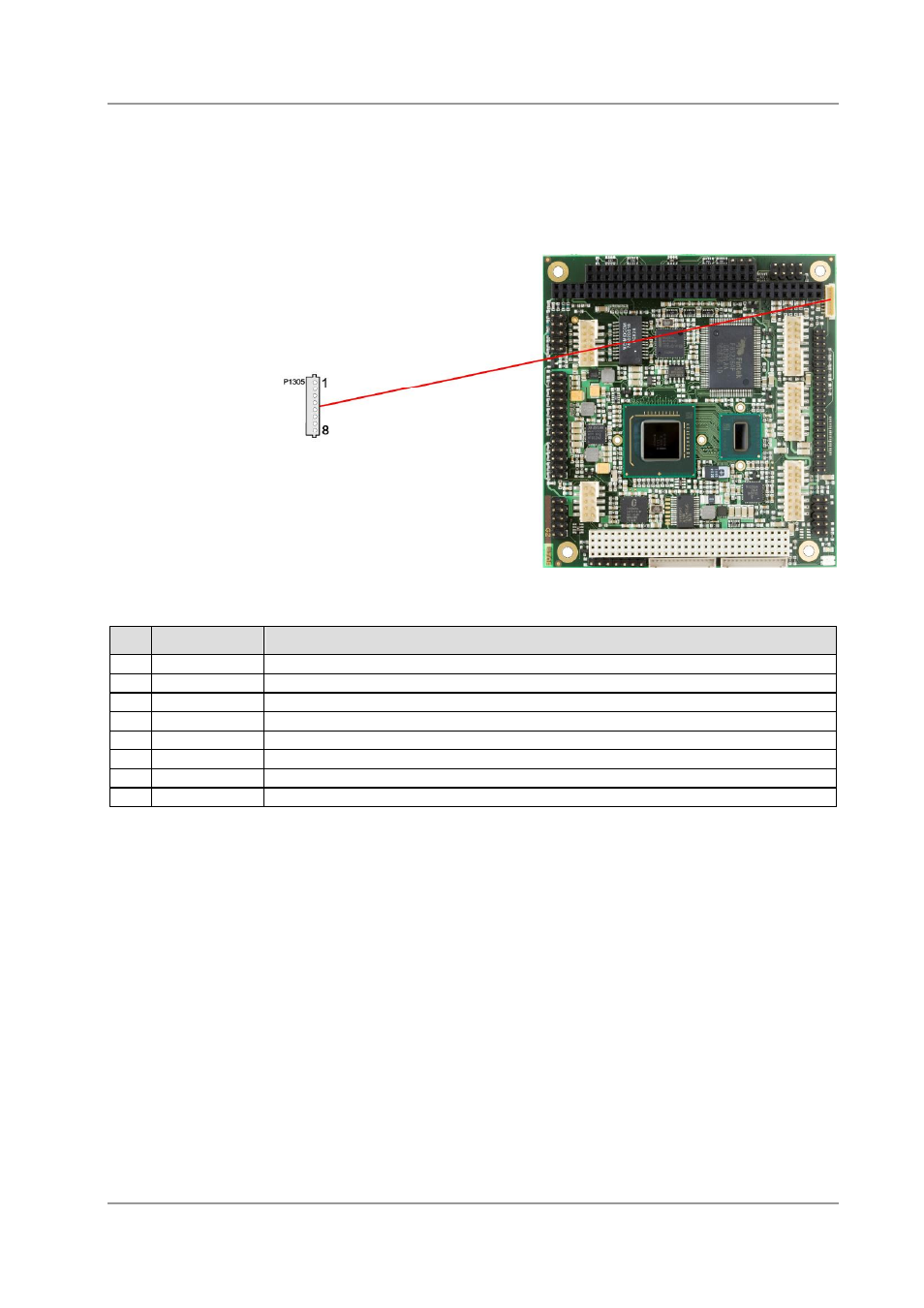

4.17 Überwachungsfunktionen
Funktionen zur Überwachung der Lüfterfunktion und –drehzahl sowie weiterer über den SMBus
eingebundener Bauteile (z. B. Temperaturfühler) werden über einen 8poligen Wannenstecker (JST
BM08B-SRSS-TB, passender Gegenstecker: SHR-08V-S(-B)) verfügbar gemacht.
Pin
Name
Beschreibung
1
3,3V
Versorgungsspannung 3,3V
2
CS-SMB-CLK SMBus Clock
3
CS-SMB-DAT SMBus Data
4
GND
Masse
5
FANON1
Versorgungsspannung 5V geregelt
6
FANCTRL1
Überwachungssignal Lüfter 1
7
VCC
Versorgungsspannung 5V
8
FANCTRL3
Überwachungssignal Lüfter 3 (extern)
