Seite 13
- B 13 -
Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
Beisler Nähautomation
B.1
Beschreibung der Maschine

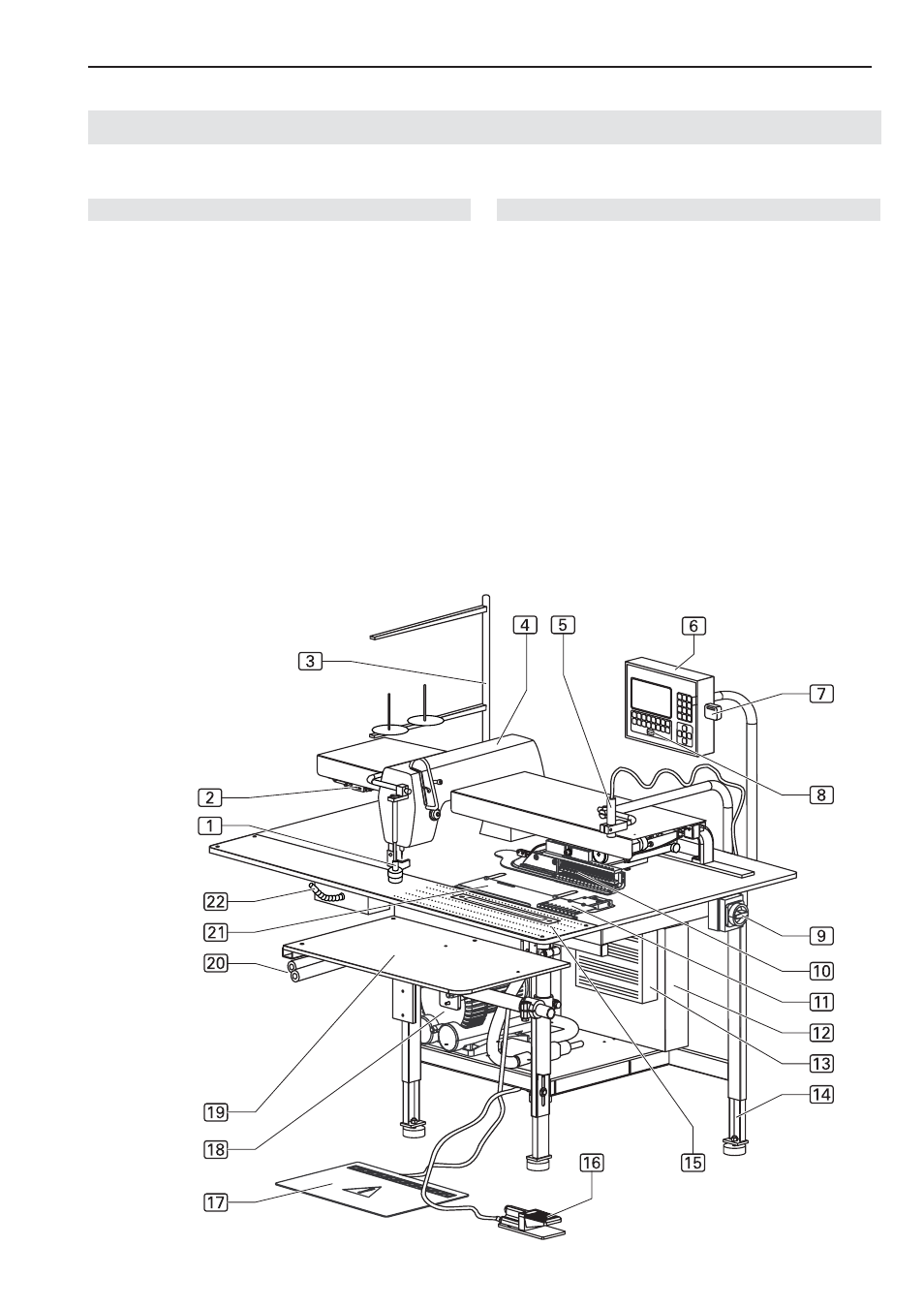

Abb. 1
Arbeitstisch
e Höhenverstellbares Tischbein
f Arbeitsplatte mit Gleitblech für das Vakuum
j Ablagetisch
k Bündelklammer
Stromversorgung
9 Hauptschalter, Not-Aus-Schalter
c Schaltkasten
d Nähmotor-Steuerung
Druckluft-/Vakuumversorgung
i Vakuumpumpe (optional) mit Vakuumschalter
m Druckluftvorrichtung
Bedienschalter
g Fußschalter Bündelklammer
h Fußschalter Maschinenablauf
B.1.1 Funktionseinheiten
Alle Funktionseinheiten des KURZNAHT-AUTOMATEN
1911-5 / 1912-5 sind an dem höhenverstellbaren Tisch-
gestell montiert und frei zugänglich.
Transport- und Näheinheit
1 Haltestempel
2 Linearschiene mit Antriebsmotor
3 Garnständer
4 Nähkopf
5 Richt-Laser
a Hauptklammer
b Stoffklemme
l Anschlagleiste
Steuerung
6 Bedienteil
7 Memory-Stick
Not-Schalter
8 Taste Programm-Stop
Abb. 1
