- C 43 -
Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
HINWEIS - Ein- / Ausgänge aktivieren!
Um Fahrbewegungen der Maschine zu testen oder in
Intervallen ablaufen zu lassen, können die einzelnen Be-
wegungsstufen durch die Ein- / Ausgänge der Maschinen-
steuerung aktiviert werden (siehe Programmieranleitung,
D.4.3 Service-Menü Ebene 1).
In der Regel wird die Einrichtung der Maschine über die
Parameterwerte der Nahtprogramme (Spezialparameter)
und die Parameterwerte der Maschinensteuerung (Glo-
balparameter) gesteuert. Die folgenden mechanischen
Änderungen können zusätzlich erforderlich sein, um mit
der Einstellung der Parameterwerte korrekte Nähte zu
erhalten.

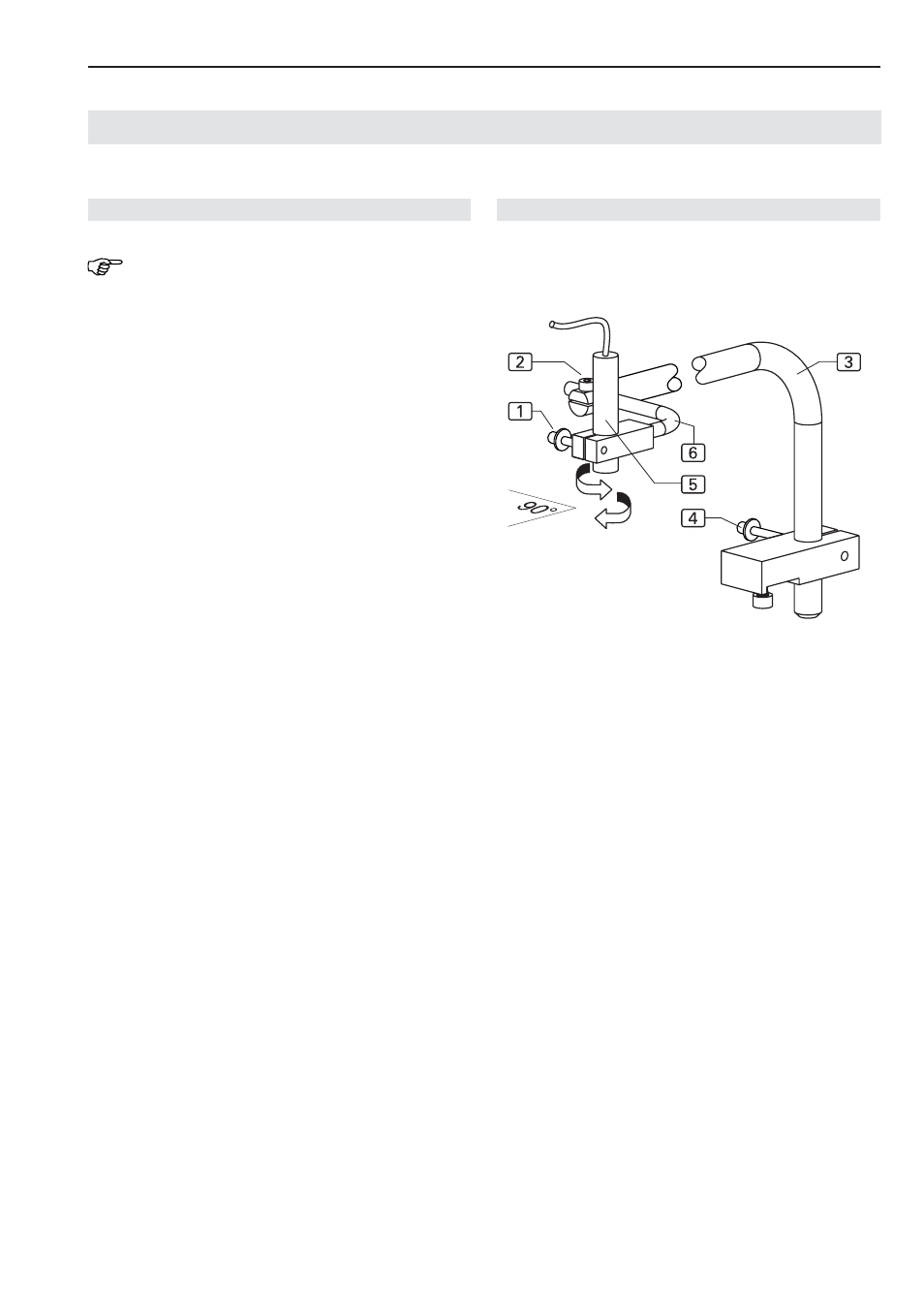

Richt-Laser justieren:
Die Position des Richt-Lasers kann sowohl in der Höhe
als auch in horizontaler und in vertikaler Ebene verändert
werden.
Höhe der Halterung verstellen:
1. Fixierschraube 4 an der Rückseite des Arbeitstisches
lösen.
2. Halterung der Laserlampe 3 in der gewünschten
Höhe positionieren.
3. Fixierschraube 4 wieder festschrauben.
Vertikale Ausrichtung ändern, um die Laserlampe in die
gewünschte Position zu neigen:
1. Fixierschraube 2 lösen.
2. Winkelhalterung 6 der Laserlampe in die gewünschte
Position schwenken.
3. Fixierschraube 2 wieder festschrauben.
Horizontale Ausrichtung ändern, um einen 90° Winkel zur
Anschlagleiste herzustellen:
1. Fixierschraube 1 lösen.
2. Laserlampe 5 in die gewünschte Position verdrehen.
3. Fixierschraube 1 wieder festschrauben.
Abb. 11
Abb. 11
