Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
- B 24 -
Beisler Nähautomation
B.3.8 Nähstück ausrichten
.
Ausrichten mit Funktion "Fotozelle", Bautyp 1911-5:
Ist die Funktion "Fotozelle" eingeschaltet, wird das Näh-
stück an der Anschlagleiste und am Richt-Laser ausge-
richtet.
1. Bündelklammer öffnen. Den Fußschalter "Bündelklam-
mer" drücken und niedergedrückt halten, solange die
Nähstücke in der Bündelklammer sortiert und zurecht
gelegt werden.
2. Bündelklammer schließen. Fuß vom Fußschalter neh-
men.
3. Nähstück für Parallelverlauf der Naht an der Anschlag-
leiste 2 ausrichten. Um den korrekten Nahtendpunkt
zu erhalten, das Nähstück exakt an der roten Markie-
rungslinie des Richt-Lasers 3 anlegen.
HINWEIS - Reflexionsstreifen!
Die Position der Hauptklammer zum Nähstück wird durch
die Fotozelle ermittelt. Die Fotozelle reagiert dabei auf das
Licht, das vom Reflexionstreifen 1 reflektiert wird.

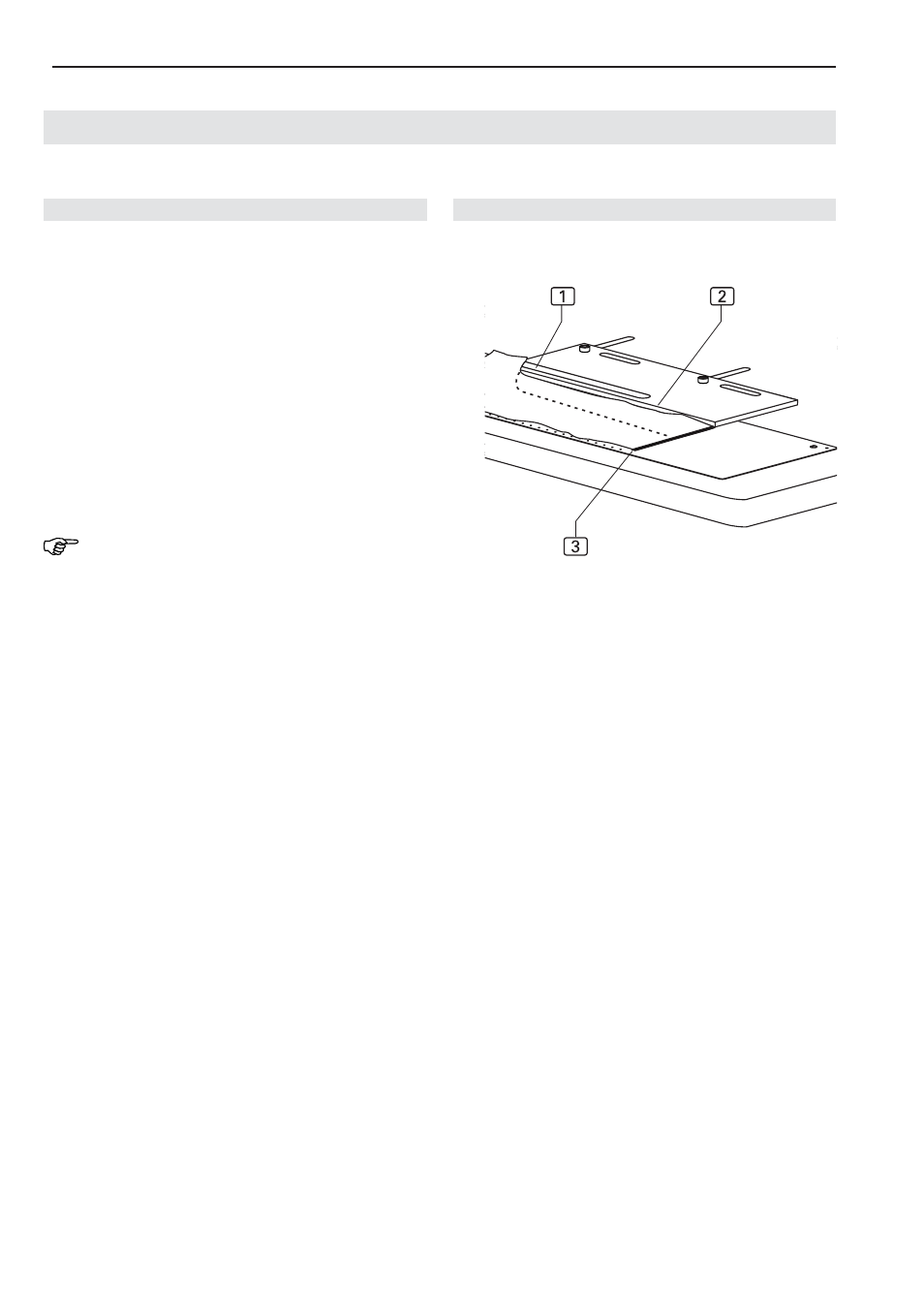

Abb. 12
Abb. 12
