Beisler 1911-5 - Handbuch (Seite 44)

Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
- C 44 -
Beisler Nähautomation
C.5 Instandhaltung
C.5.5 Maschine einrichten
Nach allen Arbeiten an der Hauptklammer müssen der
Anpressdruck und die Ausrichtung der Klammerschiene
zur Nadel überprüft werden.
Anpressdruck der Klammerschiene justieren:
1. Überprüfen, ob die Hauptklammer über die ganze
Länge der Schiene gleichmäßigen Druck auf das
Nähstück ausübt. Dazu ein Stück Textil an die Einle-
geposition legen und die Hauptklammer absenken.
2. Anpressdruck kontrollieren, indem an mehreren Stellen
entlang der Klammerschiene versucht wird, das Näh-
stück unter der Klammer wegzuziehen.

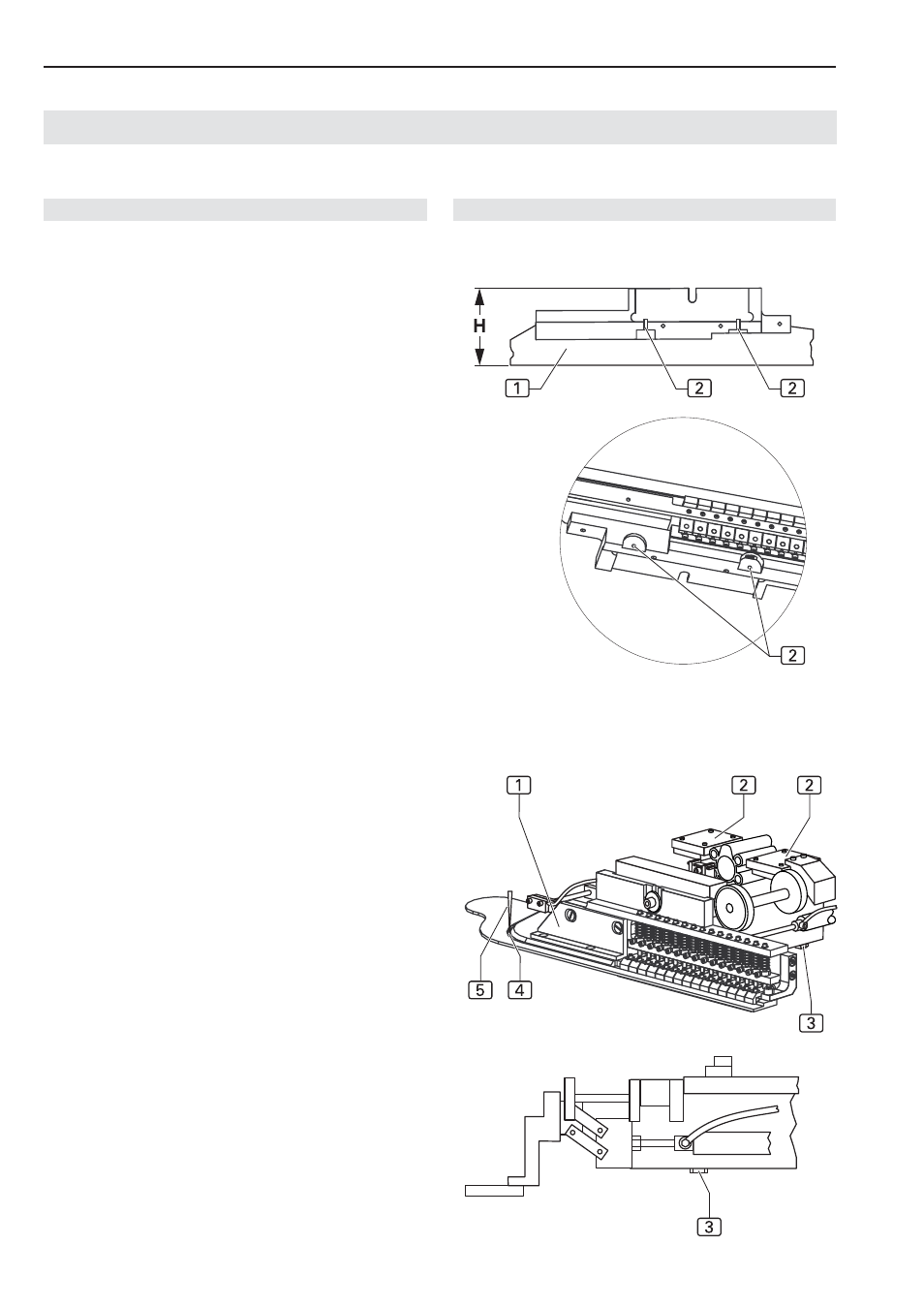

3. Abb. 12: Ist der Anpressdruck ungleichmäßig oder
nicht stark genug, die Klammerschiene 1 abmontie-
ren und die Stellung der beiden Justierschrauben 2
an der Innenseite der Klammerschiene verändern.
Werden die Justierschrauben weiter hineingeschraubt,
erhöht sich der Druck der Klammerschiene auf die
Arbeitsplatte, weil sich die Höhe H der Hauptklammer
insgesamt erhöht.
4. Justierung solange vornehmen und an abgesenkter
Hauptklammer immer wieder überprüfen, bis der An-
pressdruck gleichmäßig über die gesamte Länge der
Klammerschiene verteilt ist.
Position der Klammerschiene justieren:
1. Die Hauptklammer absenken.
2. Druck aus dem Druckluftsystem der Maschine nehmen.
Druckluftschlauch der Maschine von der bauseitigen
Druckluftversorgung abkuppeln.
3. Die Hauptklammer mit der Hand unter den Nähkopf
verschieben und die Nadel per Handantrieb in die Nut
der Klammerschiene absenken.
4. Abb. 13: Kontrollieren, ob die Nadel 5 mittig in der
Nut 4 der Klammerschiene 1 positioniert ist. Falls
nicht, die Position der Klammerschiene zur Nadel ver-
ändern.
5. Schraube 3 an der Unterseite der Hauptklammer öff-
nen, die Klammerschiene verschieben und die Schrau-
be wieder festziehen.
Parallellauf der Klammerschiene justieren:
1. Überprüfen, ob die Nadel des Nähkopfes über die gan-
ze Länge der Klammerschiene mittig in der Nut ver-
läuft. Dazu die Hauptklammer unter dem Nähkopf
durchschieben.
2. Abb. 13: Falls der Verlauf nicht parallel ist, die acht
Befestigungsschrauben 2 der Klammeraufhängung
lösen und die Klammerschiene in Parallelposition
schwenken.
3. Befestigungsschrauben der Klammeraufhängung wie-
der anziehen und Lauf der Klammerschiene kontrol-
lieren.
Abb. 12/13
Abb. 12
Abb. 13
