Betriebsanleitung Kurznaht-Automat 1911-5 / 1912-5
Beisler Nähautomation
C.5
Instandhaltung
C.5.5 Maschine einrichten
Anschlag für Kurznaht-Automaten der Klasse 1912-5
ausrichten:
Bei Arbeiten mit dem Kurznaht-Automaten der Klasse
1912-5 wird das Nähstück an der Anschlagleiste ange-
legt. Für Nähstücke mit bestimmten Schnitten kann es er-
forderlich sein, dass die Position des Anschlages auf der
Arbeitsplatte verändert wird.
1. Maschine vom Stromnetz nehmen.
2. Die beiden Befestigungsschrauben 1 herausschrau-
ben.
3. Anschlagleiste 3 nach links in die gewünschte Po-
sition verschieben, so dass die Gewindebohrungen un-
ter den beiden Langlöchern 2 sitzen.
4. Anschlagleiste exakt parallel zur Hauptklammer aus-
richten. Dazu ein Lineal 4 oder Maßband an die An-
schlagleiste 3 anlegen. Die Hauptklammer absenken.
Die Anschlagleiste an zwei Punkten in gleichem Ab-
stand zur Mitte der Ausfräsung der Klammerschiene
positionieren.
5. Werkseitig ist der Abstand Anschlag 3 zur Nadel 6
auf 105 mm eingestellt.
Die Übernahmeposition der Hauptklammer sollte bei
kleinster Absteppbreite auf den Wert 300 eingestellt
sein (siehe Teil D, Programmieranleitung).
6. Die beiden Befestigungsschrauben 1 des Anschla-
ges festziehen.

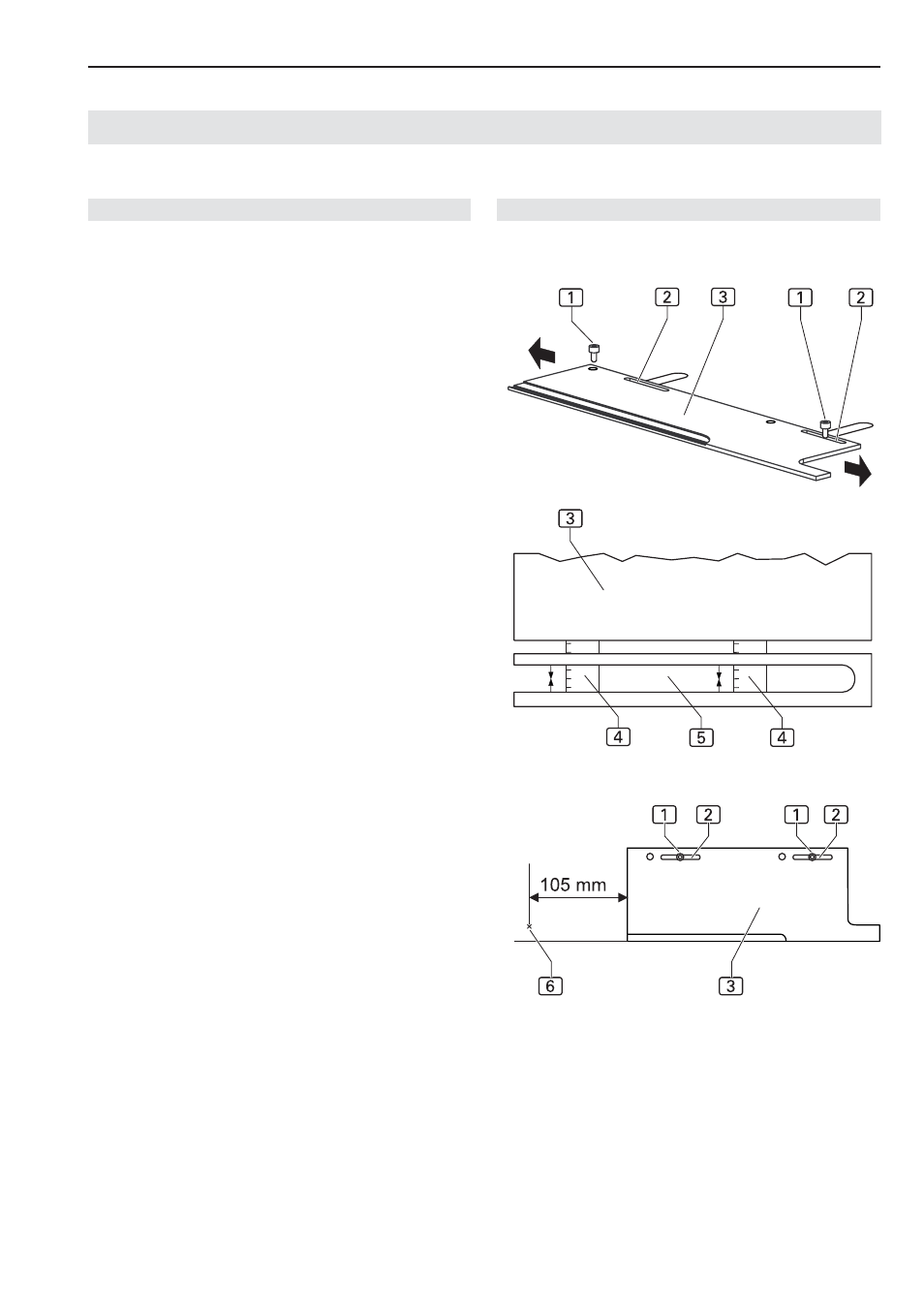

Abb. 14
Abb. 14
