Instandhaltung
C.5.4 Instandsetzung
Zahnriemen für Klammertransport tauschen:
1. Maschine vom Stromnetz nehmen.
2. Abb. 8: Befestigungsschrauben 3 der Abdeckung 2
der Antriebsrolle herausschrauben und die Abdeckung
abnehmen.
3. Die Abdeckung b der Gleitrolle abnehmen, dazu die
beiden Befestigungsschrauben a herausschrauben.
4. Zahnriemen 8 entspannen, dazu die beiden Fixier-
schrauben 5 lösen.
5. Die Kontermuttern 7 der Stellschrauben 6 öffnen
und die beiden Stellschrauben zurückdrehen.
6. Zahnriemen abnehmen und die Verbindungslasche 4
öffnen.
7. Abb. 7: Die beiden Verbindungsschrauben 1 heraus-
schrauben. Oberteil 2 und Gegenstück 4 der Ver-
bindungslasche trennen.
8. Klammer bis zum Anschlag an die linke Endposition
schieben.
9. Abb. 8: Zahnriemen über die Umlenkrolle 9 auf die
Antriebsrolle 1 und die Gleitrolle c legen.
10.Abb. 7: Die Verbindungslasche positionieren und ver-
schrauben.
HINWEIS - Verbindungslasche ausrichten!
Um zu verhindern, dass die Verbindungslasche beim
Klammertransport über die Antriebs- oder Führungsrolle
läuft, muss die Verbindungslasche exakt im Abstand von
60 mm vom rechten Endpunkt des Klammertransportes
positioniert werden.

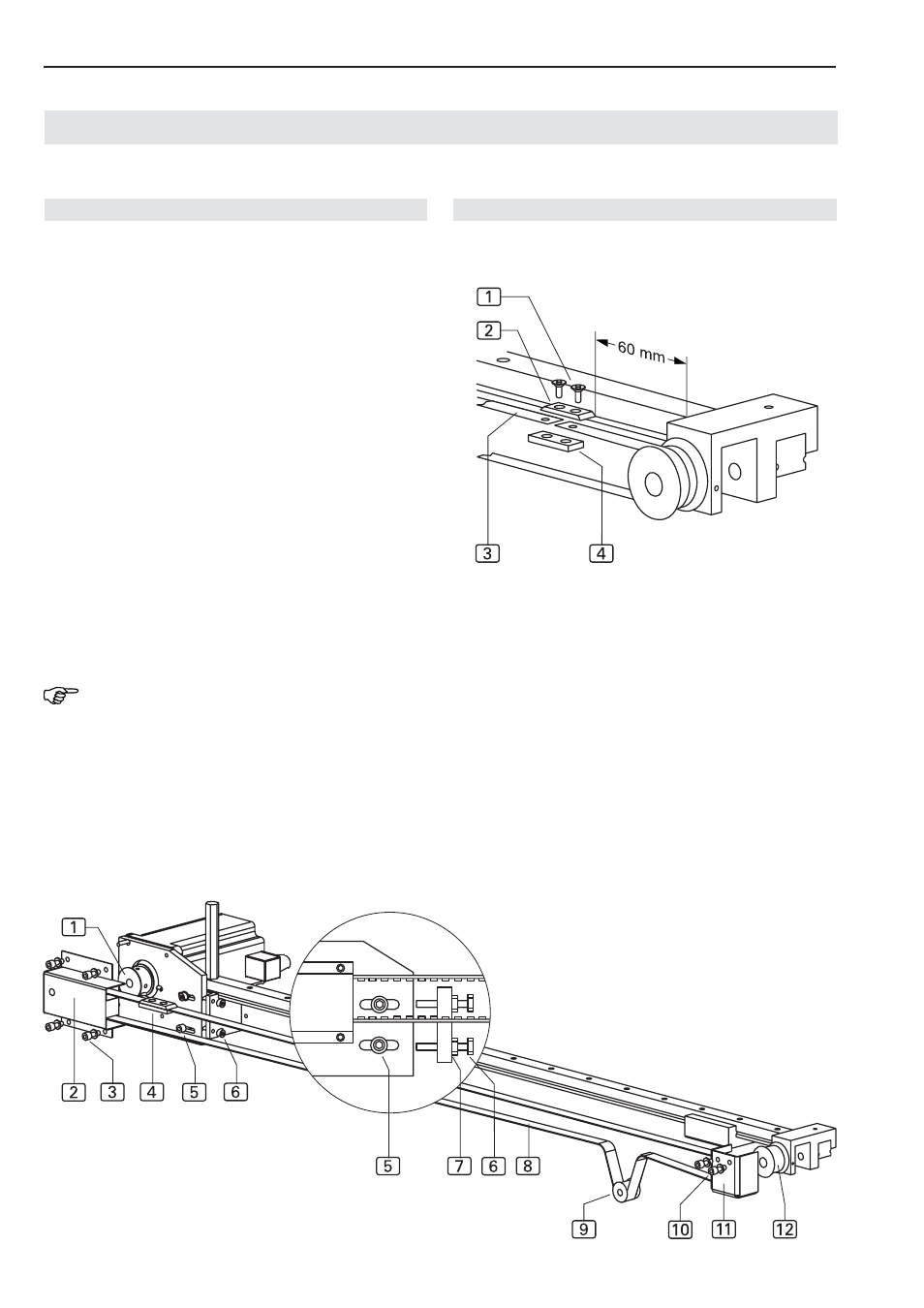

Abb. 8
Abb. 7/8
Abb. 7
11. Die Enden des Zahnriemens 3 sind mit Bohrungen
versehen. Oberteil und Gegenstück passgenau über
die Bohrungen des Zahnriemens legen und beide Teile
sowie den Zahnriemen durch die Verbindungsschrau-
ben miteinander verbinden.
12.Abb. 8: Zahnriemen spannen, dazu die beiden Stell-
schrauben 6 eindrehen, bis der Zahnriemen sich in
der Mitte der Linearschiene unter spürbarem Gegen-
druck ungefähr 10 mm niederdrücken lässt. Die Kon-
termuttern 7 und die Fixierschrauben 5 festziehen
13.Die beiden Abdeckungen 2 und b anmontieren.
