6 HINZUFÜGEN DES SLAVES ZU DEVICENET
In den nächsten Abschnitten werden einige Beispielbildschirme eines Master‐Konfigurationstools
gezeigt, um zu erläutern, wie ein Mess‐/Regelgerät von Bronkhorst als DeviceNet‐Slave installiert wird.
Hierzu wird das Tool Sycon V2.6.2. von der Hilscher GmbH verwendet. Bei anderen Master‐
Konfigurationssoftwaretools ist die Vorgehensweise nahezu gleich, weil DeviceNet ein standardisiertes
Feldbussystem ist. Für die richtige Verwendung anderer Programme als Sycon lesen Sie das jeweilige
Benutzerhandbuch sorgfältig durch.

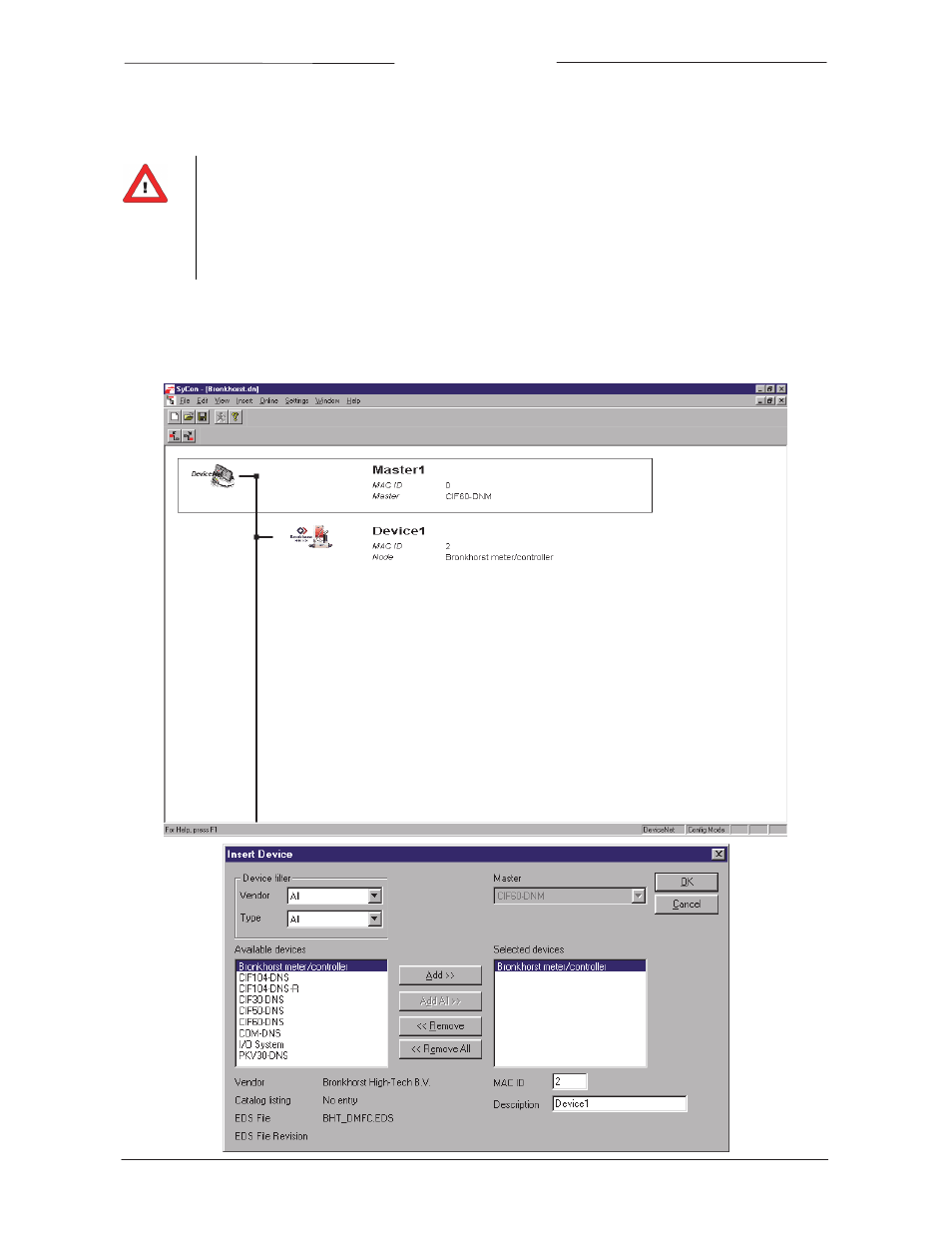

Wählen Sie in Ihrer Master‐Konfigurationssoftware [Insert][Device] aus.
Markieren Sie [Bronkhorst meter/controller] und klicken Sie schließlich auf [Add].
NACHSTEHEND FINDEN SIE EIN BEISPIEL ZU DIESER VORGEHENSWEISE:
