BRONKHORST
®
Seite 9
DeviceNet interface
9.19.026
2.3 D
EVICE
N
ET
‐K
ABEL UND
T‐S
TÜCKE

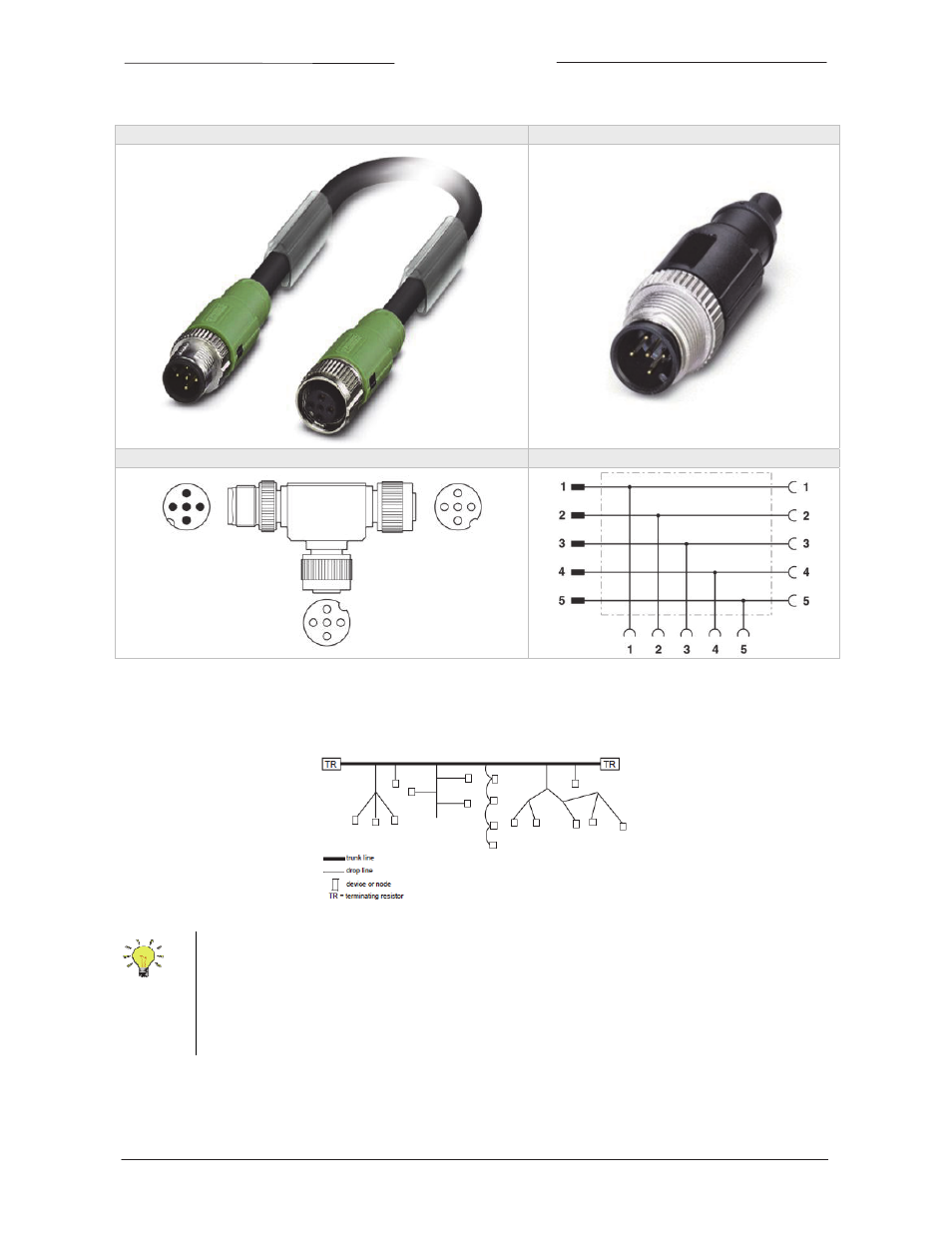

M12‐Kabel
M12‐Abschlusswiderstand
T‐Stück
T‐Stück‐Verkabelung
2.4 M
AXIMALE
K
ABELLÄNGEN BEI
D
EVICE
N
ET
Das DeviceNet‐Kabelsystem verwendet eine Topologie mit Hauptleitung und Stichleitungen.
Runde geschirmte Kabel (dick, mittel und dünn) enthalten fünf Adern: ein verdrilltes Paar (rot und
schwarz) für 24 VDC Spannung, ein verdrilltes Paar (blau und weiß) für das Signal und einen Beidraht
(blank).
Flachkabel enthalten vier Adern: ein Paar (rot und schwarz) für 24 VDC Spannung und ein Paar (blau
und weiß) für das Signal. Ungeschirmte 4‐adrige Verbindungskabel sind nur für die Verwendung mit
Flachkabelsystemen ausgelegt.
