DeviceNet interface
9.19.026
1.4 S
TART IN
K
URZFORM
Alle notwendigen Einstellungen für dieses Modul wurden bereits von Bronkhorst vorgenommen.
Der schnellste Weg, dieses Modul in Ihrer eigenen DeviceNet‐Umgebung betriebsfähig zu machen, ist die sorgfältige
Ausführung der folgenden Schritte.

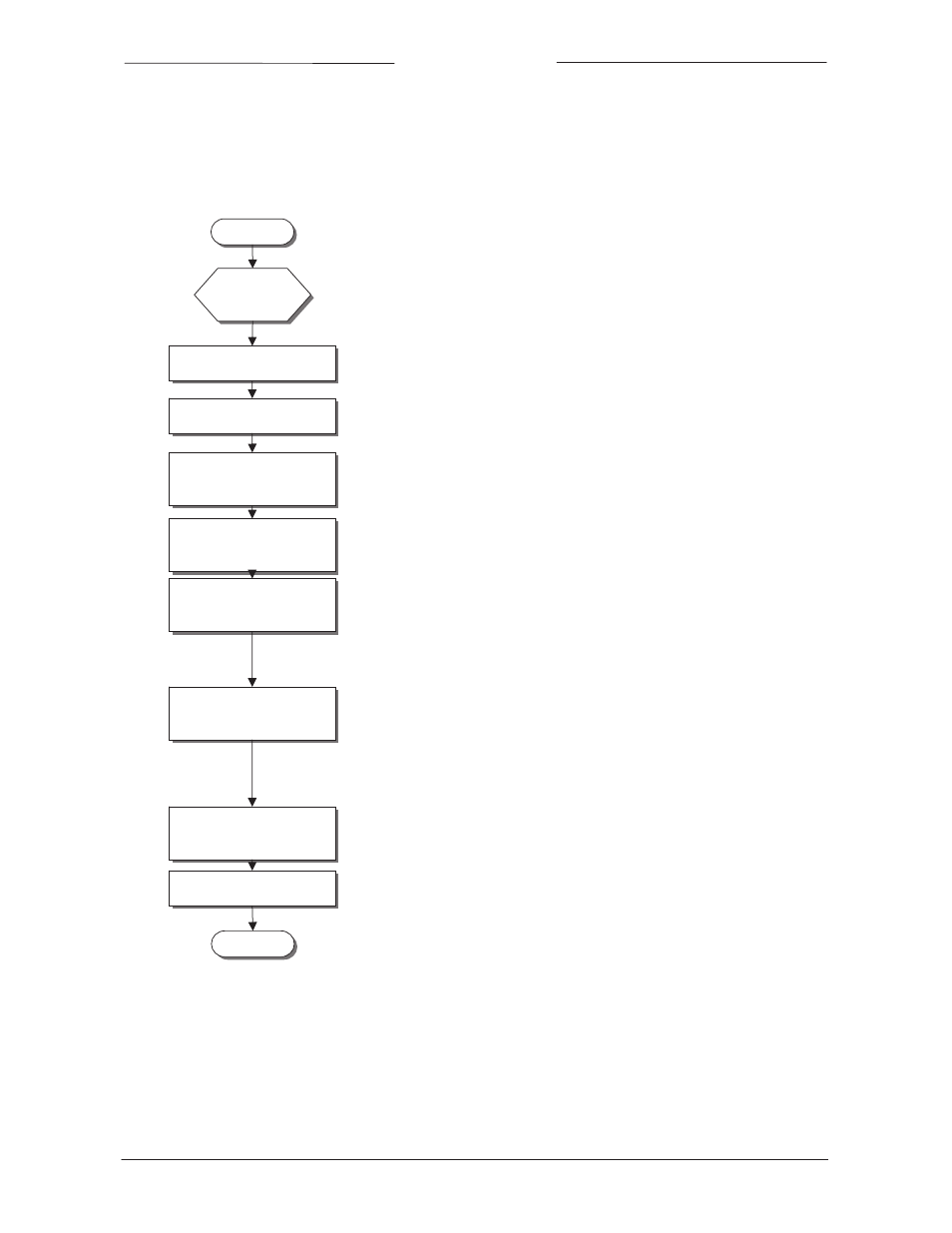

START
Master
vorhanden
Laden der EDS‐Datei
Stellen Sie sicher, dass Ihr Master im DeviceNet‐System installiert ist.
Laden Sie die EDS‐Datei mit dem Konfigurationstool.
Kopieren von Bitmaps
Bitmaps (mit Durchflussreglern) können in das entsprechende Verzeichnis
kopiert werden (meistens automatisch, manchmal manuell;
programmabhängig).
Hinzufügen des Slaves zum
DeviceNet‐System
Wählen Sie „Bronkhorst meter/controller“ und fügen Sie dem Bus das neue
Instrument hinzu.
Einstellen der
Gerätekonfiguration
Einstellen der
Parameterdaten
Geben Sie die Parameterdaten für eine azyklische Einstellung der
Parameterwerte ein.
Einstellen der MAC‐ID und
Baudrate des Instruments
Standardinstrumente werden mit der Adresse 63 und einer Baudrate von
125000 Baud an den Kunden geliefert. Normalerweise kann die Einstellung
einer Adresse mit Ihrer Master‐Konfigurationssoftware durchgeführt werden.
Möchten Sie eine Stationsadresse jedoch offline festlegen, können Sie das
Programm FLOWFIX verwenden, um MAC‐ID und Baudrate über die RS232‐
Verbindung zu ändern. MAC‐ID und Baudrate können auch mit dem Taster
oben auf dem Instrument oder den Drehschaltern an der Seite des
Instruments (falls vorhanden) geändert werden. Nähere Informationen
finden Sie in Kapitel 8.
Download der
Konfiguration
Laden Sie alle Konfigurationseinstellungen in Ihren Master herunter.
Test des Datenaustauschs
Testen Sie den Datenaustausch zwischen Ihrem Master und dem/den
Instrument(en).
Bereit
