9 ÄNDERUNG VON MAC‐ID UND BAUDRATE
Wenn Sie Ihr Mess‐/Regelgerät von Bronkhorst als DeviceNet‐Slave installiert haben und die richtigen Einstellungen
für Gerätekonfiguration und Parameterdaten vorgenommen haben, können Sie Ihrem Instrument die gewünschte
MAC‐ID zuweisen. Standardinstrumente werden mit der MAC‐ID 63 ausgeliefert. Diese MAC‐ID wurde von der
DeviceNet‐Organisation festgelegt und steht für die Installation neuer Geräte am Bus zur Verfügung. Die Änderung der
MAC‐ID ist auf verschiedene Arten möglich:
9.1 Ü
BER
D
REHSCHALTER AN DER
S
EITE DES
I
NSTRUMENTS
(
FALLS VORHANDEN
)

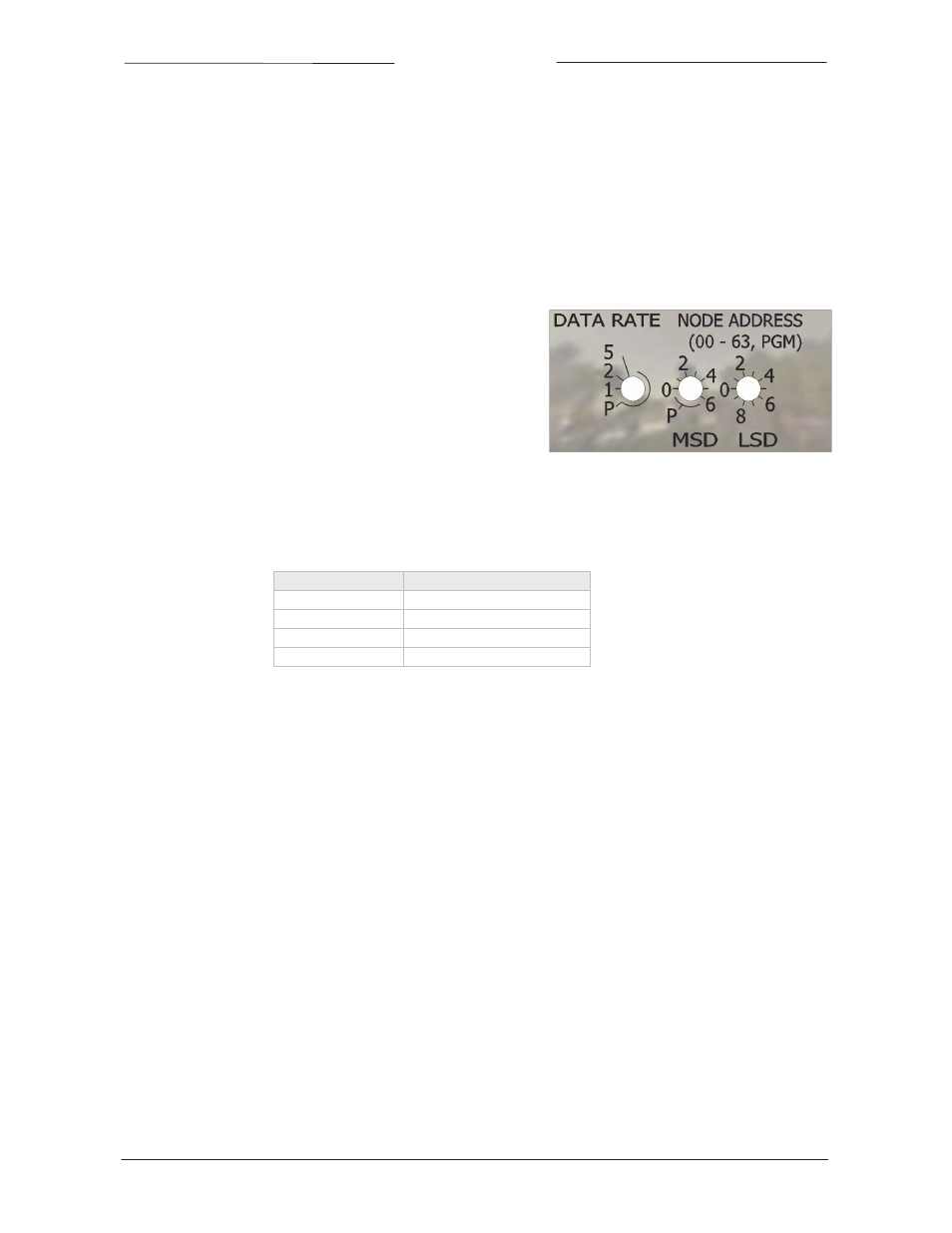

An der Seite des Instruments sind Drehschalter und ein Schild mit
der Erläuterung der Schalter platziert. Stellen Sie sicher, dass die
Schalter mit einem geeigneten Schraubendreher betätigt werden.
Die Schalter haben die folgende Funktion:
9.1.1 DATA RATE
Mit dem DATA RATE‐Schalter kann die Baudrate des Instruments eingestellt werden.
Datenrate
Baudrate
1
125 kbps (Standard)
2
250 kbps
5
500 kbps
P
Programmierbarer Modus
Wenn der Schalter auf P gestellt wird, kann die Baudrate mit der Software programmiert werden.
Während der Initialisierung des Instruments wird der DATA RATE‐Schalter gelesen. Wenn der Schalter eine der
gültigen Datenraten angibt, d.h. 125, 250, 500 kBaud, wird dieser Wert verwendet. Wenn sich die angegebene
Datenrate von dem im Instrument gespeicherten Wert unterscheidet, dann wird die neue Datenrate im Instrument
gespeichert. Wenn der Schalter den programmierbaren Modus angibt, wird der im Speicher des Instruments
abgelegte Wert als Datenrate verwendet.
9.1.2 NODE ADDRESS (00 – 63 PGM)
Mit dem NODE ADDRESS‐Schalter kann die MAC‐ID eingestellt werden. MSD steht für den Zehner und LSD für den
Einer der Dezimalzahl. Adresse 25 beispielsweise bedeutet MSD auf 2 und LSD auf 5. Die Standardadresse ist 63.
Während der Initialisierung des Instruments werden die NODE ADDRESS‐Schalter gelesen. Wenn die Schalter eine
gültige DeviceNet‐MAC‐ID spezifiziert haben, d.h. einen Wert von 0 bis 63, dann wird dieser Wert verwendet. Wenn
sich die angegebene MAC‐ID von dem im Instrument gespeicherten Wert unterscheidet, dann wird die neue MAC‐ID
im Instrument gespeichert. Wenn die Schalter eine ungültige DeviceNet‐MAC‐ID angeben, d.h. einen größeren Wert
als 63, wird der im Speicher des Instruments abgelegte Wert als MAC‐ID verwendet.
Wenn die Adresse durch den Schalter eingestellt wird und dieser nicht in der Position P ist, reagiert das Instrument
mit dem Fehlerstatuscode 0E (Attribute not settable), wenn versucht wird, die Adresse durch die Software zu ändern.
