Zusa mmenbau und
Einstellung
Seite 2-4
Cybex Arc Trainer 750A/750AT Bedienungsanleitung
Befestigungselemente des Modells 750A
Teil
Menge
Teilenummer
Beschreibung
11
4
HT592526
Kegelschraube, 10-12 x 2,00 Typ A, Flachkopf-Kreuzschlitz
12
4
HN704901
Kontermutter, 0,375-16 Nylon
13
5
HC700428
Halbrundkopf-Inbusschraube, 0,375-16 x 2,25
14a
2
HT552512
Flachkopf-Kreuzschlitzschraube, selbst schneidend, 8-16 x 0,50 Typ WB
14b
1
750A-403
Sattelscheibe, 0,390 ID x 0,750 AD x 6
14c
1
HX700428
Halbrundkopf-Inbusschraube, 0,375-16 x 2,25 Edelstahl
14d
4
HX700412
Halbrundkopf-Inbusschraube, 0,375-16 x 0,50 Edelstahl
15
1 BK030204
7/32-Zoll-Inbusschlüssel
16
1 YA000201
Loctite
750A
Befestigungs-
elemente
11
12
13
14a
14b
14c
14d
15
16
12
11
14c
13
14a
14b
14d
1
2a
2b
3
4
5

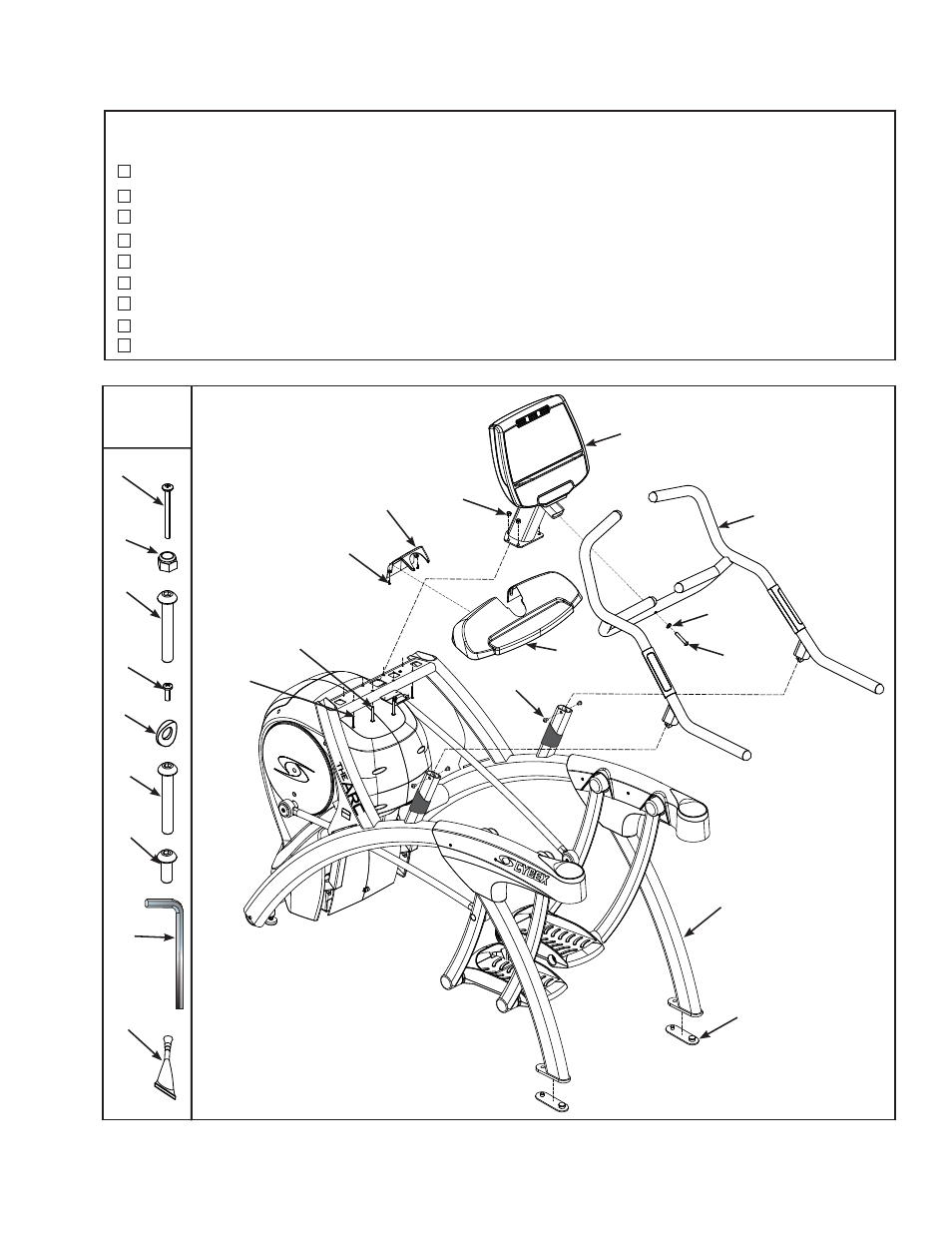

Abbildung 1b (750A)
