Cybex 750AT Arc Trainer Benutzerhandbuch
Seite 25
Zusammenbau und
Einstellung
Seite 2-9
Cybex Arc Trainer 750A/750AT Bedienungsanleitung
9. Kabel des Modells 750A anschließen.
Das obere Display-Kabel an das untere Display-Kabel anschließen. Siehe Abbildung 5.
A.
Abbildung 6 (750A)
Das Herzfrequenzkabel an die Herzfrequenzplatine anschließen. Siehe Abbildung 5.
B.
Das (in Schritt 8C in die Konsolenhalterung gezogene) Herzfrequenz-Displaykabel an die Herzfrequenzplatine
C.
anschließen. HINWEIS: Sicherstellen, dass die Steckverbinder der Kabel fest angeschlossen sind. Den
Kabelbinder festziehen. Siehe Abbildung 5.

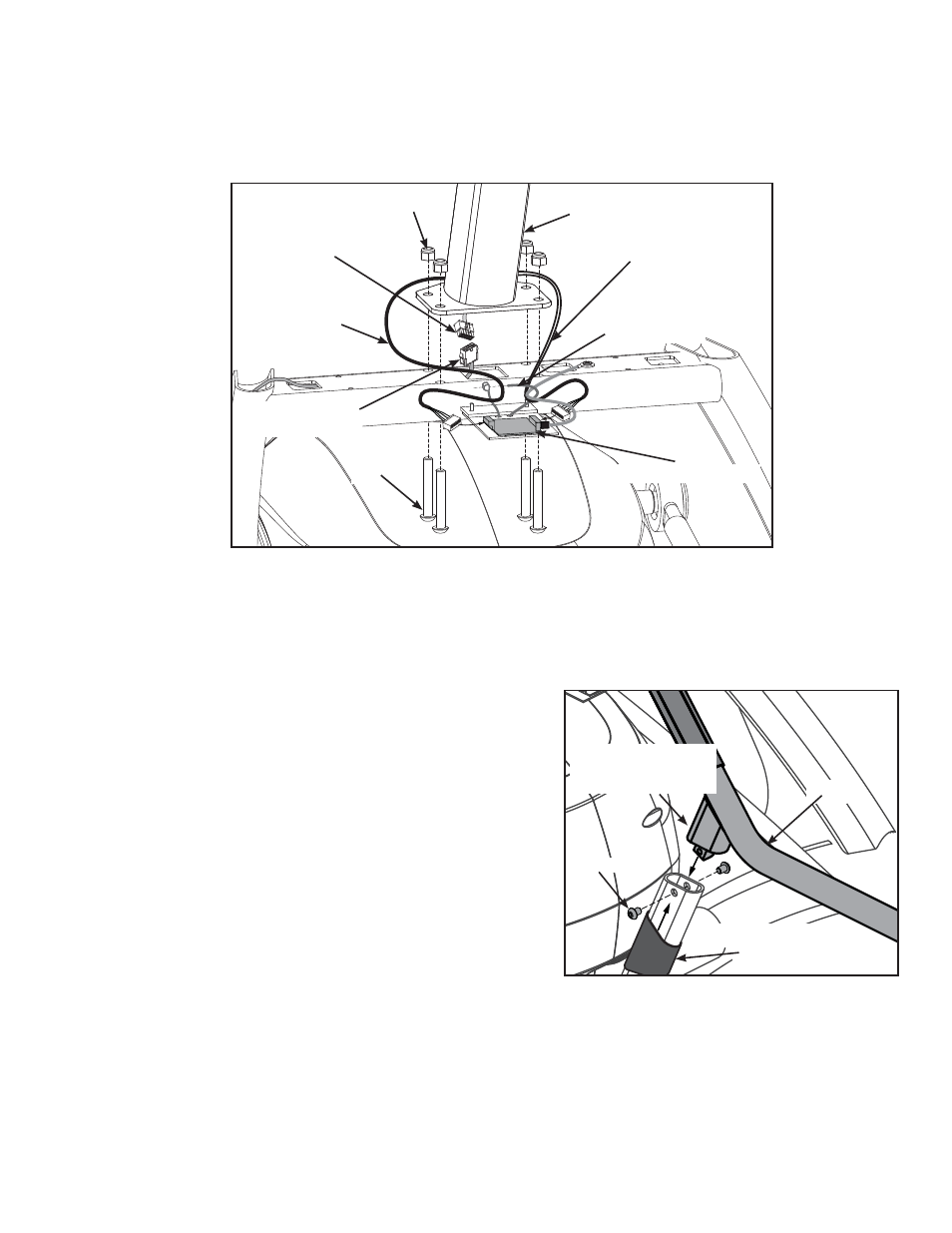

Abbildung 5 (750A)
Herzfrequenz-
Displaykabel
Oberes Display-
Kabel
Unteres
Display-Kabel
Kabelbinder
Herzfrequenzkabel
Herzfrequenzplatine
#12
#13
#2a
10. Konsole und Handläufe des Modells 750A befestigen.
Vier Nylon-Kontermuttern (12) und vier 0,375-16 x 2,25
A.
Halbrundkopf-Inbusschrauben (13) bereitlegen. Siehe
Abbildung 5.
Konsole (2a) und Handläufe (2b) zusammen mit einer zweiten
B.
Person in der richtigen Position am Hauptrahmen anbringen.
HINWEIS: Sicherstellen, dass beim Absenken der Konsole keine Kabel
eingeklemmt wurden.
Die vier
C.
0,375-16 x 2,25 Halbrundkopf-Inbusschrauben (13)
(von unten) einsetzen. Die vier 0,375-16 Nylon-Kontermuttern
(12) von Hand aufschrauben. Siehe Abbildung 5. Die
Befestigungselemente noch nicht fest anziehen.
Loctite (16)
D.
auf die vier 0,375-16 x 0,50 Edelstahl Halbrund-
kopf-Inbusschrauben (14d) auftragen und die Schrauben
wie in Abbildung 6 dargestellt anbringen. Die Schrauben
noch nicht fest anziehen.
Die vier 0,375-16 x 2,25 Halbrundkopf-Inbusschrauben (13) mit einem 7/32-Zoll-Inbusschlüssel (15) festhalten
E.
und die Konsole mit einem 9/16-Zoll-Gabelschlüssel festziehen.
Die vier Halbrundkopf-Inbusschrauben (14d) mit einem 7/32-Zoll-Inbusschlüssel festziehen, um die Handläufe
F.
zu befestigen. Siehe Abbildung 6.
#14d
#2b
(beide Seiten)
Gummimanschette
Verbindung
zwischen Griff und
Rahmen
