13 HÄCKSLER MIT DREHTISCH
DEUTSCH
BEDIENUNG
der Häckselplatte die normale Betriebsdrehzahl wieder
erreicht, wird die Einzugswalze wieder eingeschaltet.
Der Regler verfügt über eine „Wiederholungsversuch“- 2.
Funktion. Er überwacht den Hydraulikdruck der
Einzugswalze. Wenn der Regler einen zu hohen
Druck wahrnimmt (Einzugswalze blockiert), kehrt er
die Drehrichtung der Einzugswalze um, um das zu
häckselnde Material zu entfernen. Danach bewegt der
Regler die Walze wieder in Vorwärtsrichtung und versucht,
erneut Material einzuführen. Wenn dieser Zyklus anhält,
sollten Sie die Blockierung von Hand beseitigen. Kürzen
oder positionieren Sie das Material nach Bedarf neu.
Der Einzugsregler ist so programmiert, dass er eine Reihe 3.
von Fehler- und Wartungscodes anzeigt:
15-Betriebsstunden-Service: • Siehe Abschnitt 7.4.
100-Betriebsstunden-Service: • Siehe Abschnitt 7.4.
Normale Betriebsdrehzahl: • Kontrollleuchte
kontinuierlich grün.
Einzugswalzen-Stoppschalter:
• Nur Euro-Modelle -
Kontrollleuchte kontinuierlich rot.
- Plattendrehzahl zu niedrig.
- Nur Euro-Modelle: Plattendrehzahl zu niedrig oder
Sicherheitsstange aktiviert.
SICHERHEITSSTANGE: 4. Nur Euro-Modelle. Wenn die
Sicherheitsstange aktiviert wurde, leuchtet die rote LED
auf. Drücken Sie den Rücksetz-/Übersteuerungsknopf,
um die Vorwärtsbewegung der Zufuhrwalze wieder
aufzunehmen (Abbildung 4.3).
Um das falsche Auslösen der Sicherheitsstange durch
gehäckseltes Material zu übersteuern, muss der Rücksetz-/
Übersteuerungsknopf 5 Sekunden eingedrückt werden. Zum
Wiederholen den Knopf freigeben und erneut eindrücken.
HINWEIS: Der Drehzahlsensor an der Häckselplatte muss
blinken, damit der Regler funktioniert. Der Abstand zwischen
Sensor und Schraube muss zwischen 0,79 und 2,38 mm
(1/32 und 3/32 Zoll) betragen.
4.6 ÖFFNEN/SCHLIESSEN DER
ZUGANGSABDECKUNG
Drehen Sie das Auswurfrohr so, dass es parallel zur 1.
Zugangsabdeckung positioniert ist.
Entfernen Sie die beiden 3/8" x 1-1/4" Schrauben, Muttern 2.
und Unterlegscheiben, mit denen die Zugangsabdeckung
am Häckslergehäuse befestigt ist.
Schließen Sie die Zugangsabdeckung wieder und 3.
befestigen Sie die Abdeckung mit den beiden 3/8" x
1-1/4" Schrauben, Muttern und Unterlegscheiben am
Häckslergehäuse.
Der Einzugswalzen-Drehzahlregler bestimmt die Drehzahl
der Einzugswalze und bietet dem Bediener bessere Kontrolle
über die Zufuhr von Material in den Häcksler.
Um die optimale Häckselleistung zu erzielen, wird empfohlen,
die Einzugswalze beim Häckseln kleinerer Äste mit einer
höheren Drehzahl und beim Häckseln größerer Äste mit
niedrigerer Drehzahl zu betreiben.
4.7 EINZUGSWALZEN-DREHZAHLREGLER

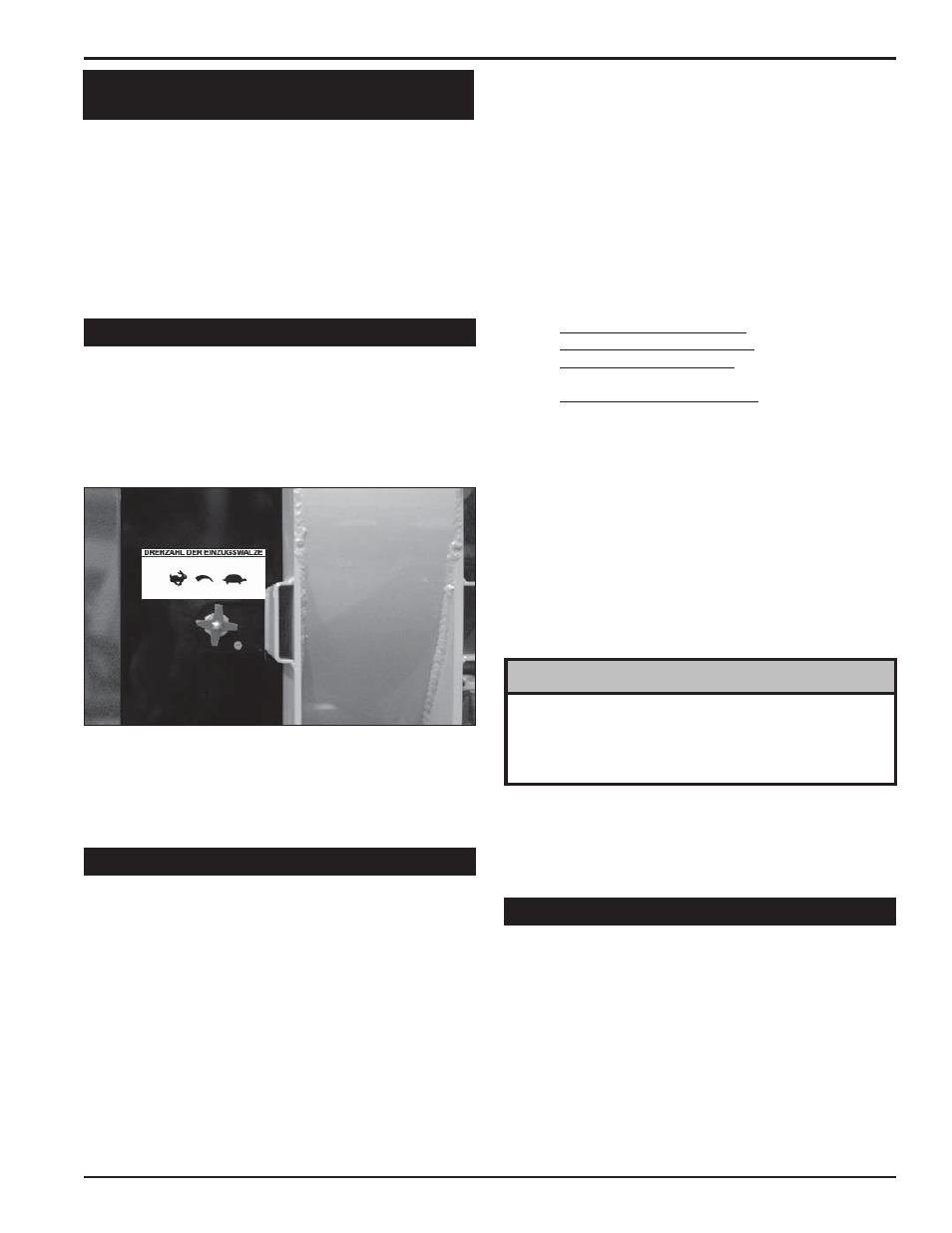

Abbildung 4.2 - Einzugswalzen-Drehzahlregler
4.8 EINZUGSREGLER DES HÄCKSLERS
Der Häcksler ist mit einem vorprogrammierten Einzugsregler
ausgestattet. Der Regler ist am Häckslergehäuse
über dem Häckslerschacht angebracht. Er erfüllt eine
Vielzahl von Funktionen, zu denen die Überwachung der
Häckselscheiben-Drehzahl, die Kontrolle der Einzugswalze
und die Ausgabe von routinemäßigen Wartungshinweisen
gehört. Die Einzugswalze wird durch die Bedienstange am
Zulaufschacht gesteuert.
Die Reglerfunktionen sind im Folgenden detailliert
beschrieben:
Der Regler betreibt die Einzugswalze. Er überwacht die 1.
Drehzahl der Häckselplatte und funktioniert nur, wenn der
Motor mit Vollgas betrieben wird. Wenn die Drehzahl der
Häckselplatte unter die normale Betriebsdrehzahl abfällt,
wird die Einzugswalze gestoppt. Wenn die Drehzahl
Die Drehzahl des Motors muss auf Vollgas erhöht werden,
bevor der Häcksler betrieben wird. Der Einzugsregler des
Häckslers erfordert, dass die Häckselplatte sich mit voller
Drehzahl dreht, bevor der Betrieb aufgenommen werden
kann.
HINWEIS
4.9 EINZUGSWALZEN-BEDIENSTANGE
Die Einzugswalzen-Bedienstange dient der manuellen
Kontrolle der Einzugswalzen-Drehrichtung.
VORWÄRTS (F) wird zum Beschicken des Häckslers mit
Material durch den Zulaufschacht zu den Häckselmessern
hin verwendet.
RÜCKWÄRTS (R) wird zum Herausfördern von Material
aus dem Zulaufschacht von den Häckselmessern weg
verwendet.
STOPP wird zum Anhalten der Drehung der Einzugswalze
verwendet.
