HÄCKSLER MIT DREHTISCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, ZIEHEN SIE DEN ZÜNDSCHLÜSSEL AB,
TRENNEN SIE DIE BATTERIEKABEL UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
5.10.2 AUSTAUSCHEN DES
HYDRAULIKANTRIEBSRIEMENS
Überprüfen Sie den Zustand des Zahnriemens jährlich oder
nach 25 Betriebsstunden, je nachdem, was zuerst eintritt.
Ersetzen Sie den Riemen, wenn er gerissen, ausgefranst,
verschlissen oder ausgedehnt ist. So tauschen Sie den
Antriebsriemen aus.
Ziehen Sie das kleine Losrad mit einem Schraubenschlüssel
1.
vom Hydraulikriemen weg, um die Spannung zu
entlasten.
Nehmen Sie den Hydraulikantriebsriemen von der
2.
Antriebsriemenscheibe am Motor und der Hydraulikpumpe
ab.
Ziehen Sie das kleine Losrad mit einem Schraubenschlüssel
3.
zur Mitte des Häckslers.
Ziehen Sie den Hydraulikantriebsriemen auf die
4.
Hydraulikpumpen-Riemenscheibe (an der Außenseite des
Losrads) und auf die Antriebsriemenscheibe am Motor
auf (Abbildung 5.5).
Geben Sie das Losrad frei, um den Hydraulikpumpen-
5.
Antriebsriemen zu spannen.
5.10.3 EINSTELLEN DER ZAHNRIEMEN
Kuppeln Sie das Gerät mit dem Kupplungsgriff aus.
1.
Lösen Sie die Schraube an der Motorverbindung. NICHT
2.
ENTFERNEN.
Bestätigen Sie, dass die Zahnriemen-Spannschrauben
3.
an der Motorbefestigungsplatte fest gegen die
Motorbefestigung gedrückt sind.
Lösen Sie die vier Befestigungsschrauben des Motors.
4.
Drehen Sie jede der Spannschrauben abwechselnd eine
5.
gleichmäßige Anzahl Umdrehungen im Uhrzeigersinn,
bis sich der Riemen in der Mitte 11,1 mm (7/16 Zoll)
durchbiegen lässt, wenn eine Kraft von 89 N (20 lb.)
angewendet wird (Abbildung 5.6).
Überprüfen Sie die Ausrichtung der Riemenscheiben
6.
mit einem Lineal und justieren Sie die entsprechende
Riemenspannschraube nach Bedarf.
Ziehen Sie die vier Befestigungsschrauben des Motors
7.
auf das entsprechende Drehmoment an.
Ziehen Sie die Schraube an der Motorverbindung fest.
8.
Ziehen Sie den Kupplungsgriff nach oben, starten Sie
9.
den Motor und senken Sie den Kupplungsgriff ab, um den
Häckslerbetrieb zu testen. Stellen Sie die Riemenscheiben
und Riemenspannung nach Bedarf ein.

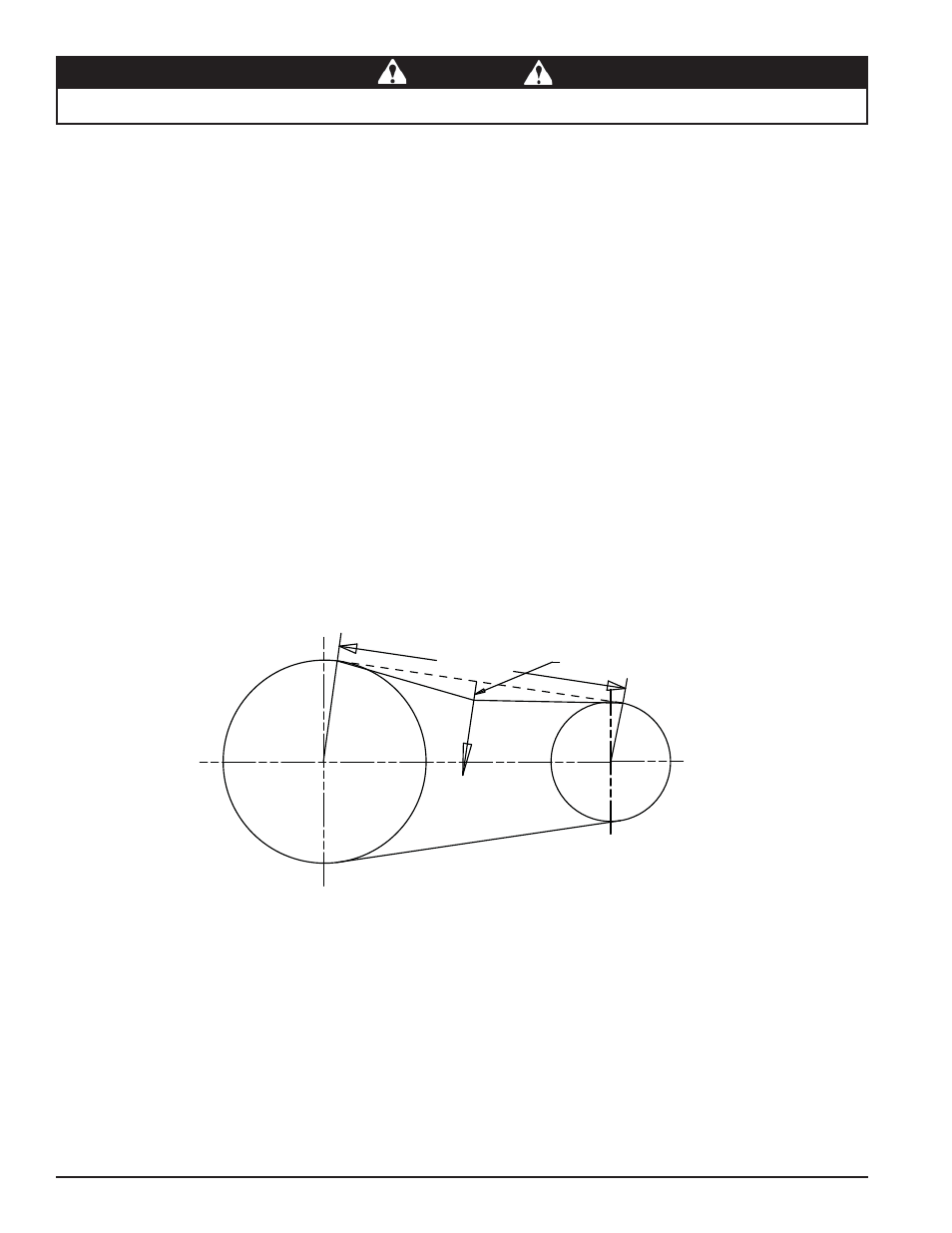

Abbildung 5.6 - Spannung der Zahnriemen
Spannlänge
89 N (20 lb.)
Kraft
11,1 mm (7/16 Zoll)
Durchbiegung
