18 HÄCKSLER MIT DREHTISCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, ZIEHEN SIE DEN ZÜNDSCHLÜSSEL AB,
TRENNEN SIE DIE BATTERIEKABEL UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
5.9 HINWEISE ZUM ANHÄNGERBETRIEB
5.8 FREIRÄUMEN EINER VERSTOPFTEN
HÄCKSELPLATTE
Wenn das Gerät blockieren sollte, ziehen Sie den
Kupplungsgriff nach oben, stellen Sie den Motor ab,
trennen Sie das Zündkabel und stellen Sie sicher, dass
alle sich bewegenden Teile zum Stillstand gekommen
sind, bevor Sie das Gerät freiräumen. Bedienen Sie das
Gerät nicht ohne angebrachte Schutzabdeckungen und
-vorrichtungen.
WARNUNG
Wenn das eingeführte Material zu lang ist oder zu viel Material
auf einmal eingeführt wird, kann der Häcksler verstopfen. So
beseitigen Sie eine Verstopfung:
Stellen Sie den Kupplungsgriff nach oben und stellen Sie 1.
den Motor ab. Warten Sie, bis das Gerät komplett zum
Stillstand gekommen ist.
Entfernen Sie die zwei 3/8" Halteschrauben, mit denen die 2.
Zugangsabdeckung am Rahmen des Häckslers befestigt
ist, und heben Sie die Abdeckung hoch.
Entnehmen Sie den Verriegelungsstift aus der 3.
Aufbewahrungsposition (siehe unten).
Drehen Sie das Sperrventil im Uhrzeigersinn, um die 4.
Hubpumpe zu aktivieren.
Betätigen Sie den Griff, um die Einzugswalze anzuheben, 5.
bis der Verriegelungsstift mit einer der Bohrungen der
Haltervorrichtungen ausgerichtet ist.
Sichern Sie die Position, indem sie den Verriegelungsstift 6.
durch die Haltevorrichtung und die vorgesehene Öffnung
für den Verriegelungsstift schieben.
Fegen Sie den Unrat von der Platte des Häckslers. Drehen 7.
sie die Platte per Hand, um sicherzustellen, dass diese frei
rotieren kann. Seien Sie beim Fegen des Unrats vorsichtig,
um sich nicht an den Häckselmessern zu verletzen.
Entfernen Sie den Verriegelungsstift und stecken sie ihn in 8.
die vorgesehene Aufbewahrungsposition zurück. SOLLTE
DER VERRIEGELUNGSSTIFT WOANDERS ALS IN DER
VORGESEHENEN HALTERUNG SEIN, KANN DIES ZU
STÖRUNGEN MIT DER EINZUGSWALZE FÜHREN.
Drehen Sie das Sperrventil gegen den Uhrzeigersinn, 9.
um die Pumpe zu deaktivieren und die Hebevorrichtung
abzusenken.
Schließen Sie die Abdeckung und befestigen Sie diese mit 10.
den Schrauben.
Starten Sie den Motor. Stellen Sie den Kupplungsgriff 11.
nach unten, wenn der Motor läuft, um den Zahnriemen
einzukuppeln. Führen Sie die Arbeit mit Viertelgas fort.
VERRIEGELUNGSSTIFT IN DER
AUFBEWAHRUNGSPOSITION
VERRIEGELUNGSSTIFT
HALTERUNG
EINZUGSWALZEN-
HEBEVORRICHTUNG
SPERRVENTIL

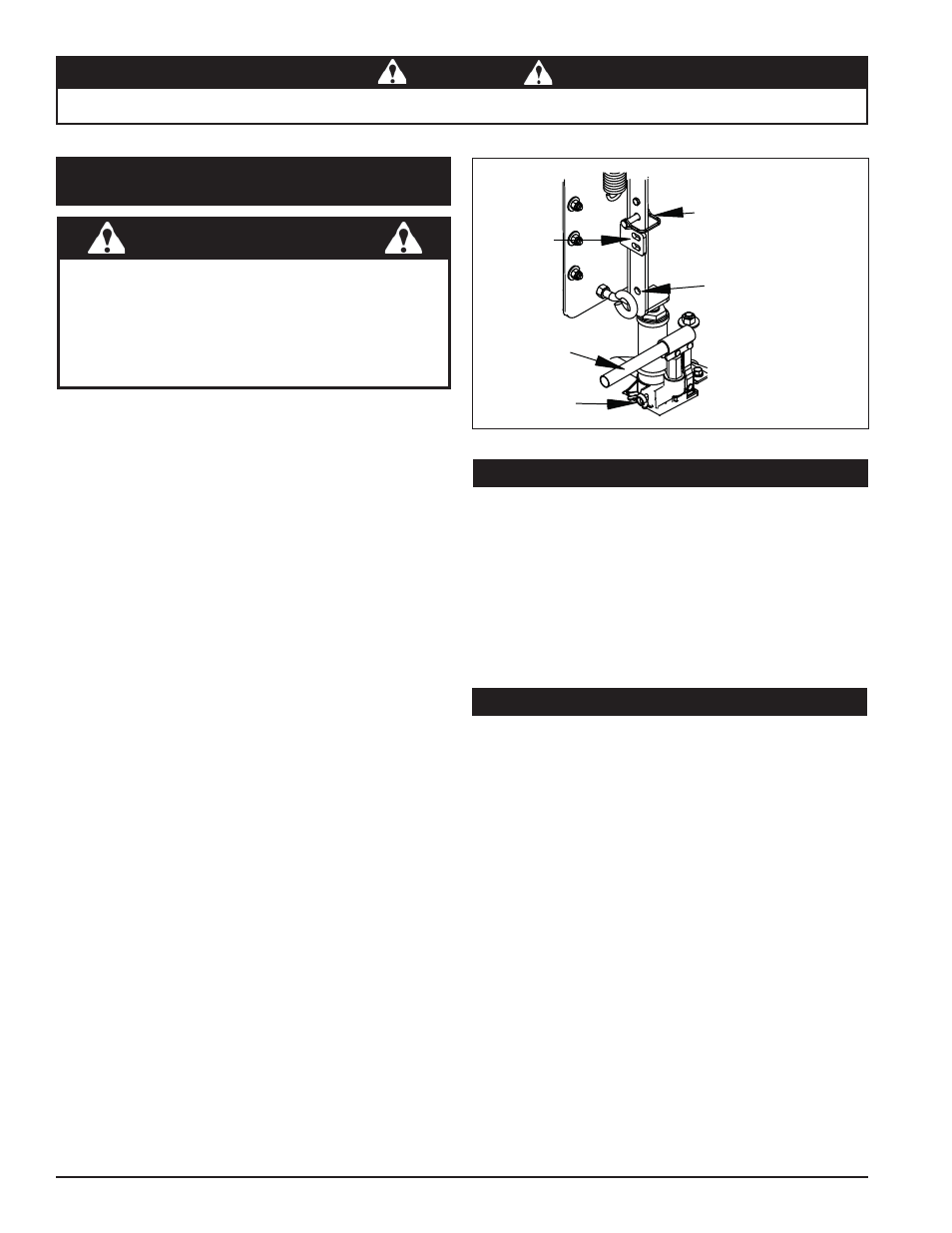

Abbildung 5.4 - Einzugswalzen-Hebevorrichtung
5.10 ZAHNRIEMEN
5.10.1 AUSTAUSCHEN DES PLATTENANTRIEBS-
RIEMENS
Überprüfen Sie den Zustand des Zahnriemens jährlich oder
nach 25 Betriebsstunden, je nachdem, was zuerst eintritt.
Ersetzen Sie den Riemen, wenn er gerissen, ausgefranst,
verschlissen oder ausgedehnt ist. Ersetzen Sie den Riemen
nur mit einem Originalriemen vom gleichen Typ. Verwenden
Sie keine Einzelriemen.
Heben Sie den Kupplungsgriff an, um den Zahnriemen 1.
auszukuppeln.
Lösen Sie die Schraube an der Motorverbindung. NICHT 2.
ENTFERNEN.
Lösen Sie die Schrauben, mit denen der Riemenniederhalter 3.
am Motor befestigt ist (über der kleinen Riemenscheibe).
NICHT ENTFERNEN.
Bestätigen Sie, dass die Zahnriemen-Spannschrauben 4.
an der Motorbefestigungsplatte fest gegen die
Motorbefestigung gedrückt sind.
Drehen Sie jede der beiden Schrauben acht Umdrehungen 5.
gegen den Uhrzeigersinn.
Lösen Sie die vier Befestigungsschrauben des 6.
Motors und schieben Sie den Motor in Richtung des
Häckslergehäuses.
Überprüfen Sie monatlich, ob die Radschrauben 1.
festgezogen sind.
Überprüfen Sie den Reifendruck monatlich. 2.
Überprüfen und schmieren Sie die Radlager alle 3.
12 Monate mit Schmierfett.
Ve r b i n d e n S i e b e i m A b s c h l e p p e n i m m e r d i e 4.
Sicherheitsketten. Stellen Sie sicher, dass die Bolzen
der Anhängerkupplung fest angezogen sind.
Überprüfen Sie die Anhängerleuchten regelmäßig. 5.
