19 HÄCKSLER MIT DREHTISCH
DEUTSCH
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, ZIEHEN SIE DEN ZÜNDSCHLÜSSEL AB,
TRENNEN SIE DIE BATTERIEKABEL UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
Wenn sich der Riemen nicht leicht aufziehen lässt, drehen
Sie die beiden Spannschrauben eine gleichmäßige
Anzahl Umdrehungen gegen den Uhrzeigersinn und
schieben Sie den Motor näher an das Häckslergehäuse
heran, bis der Riemen aufgezogen werden kann.
HINWEIS

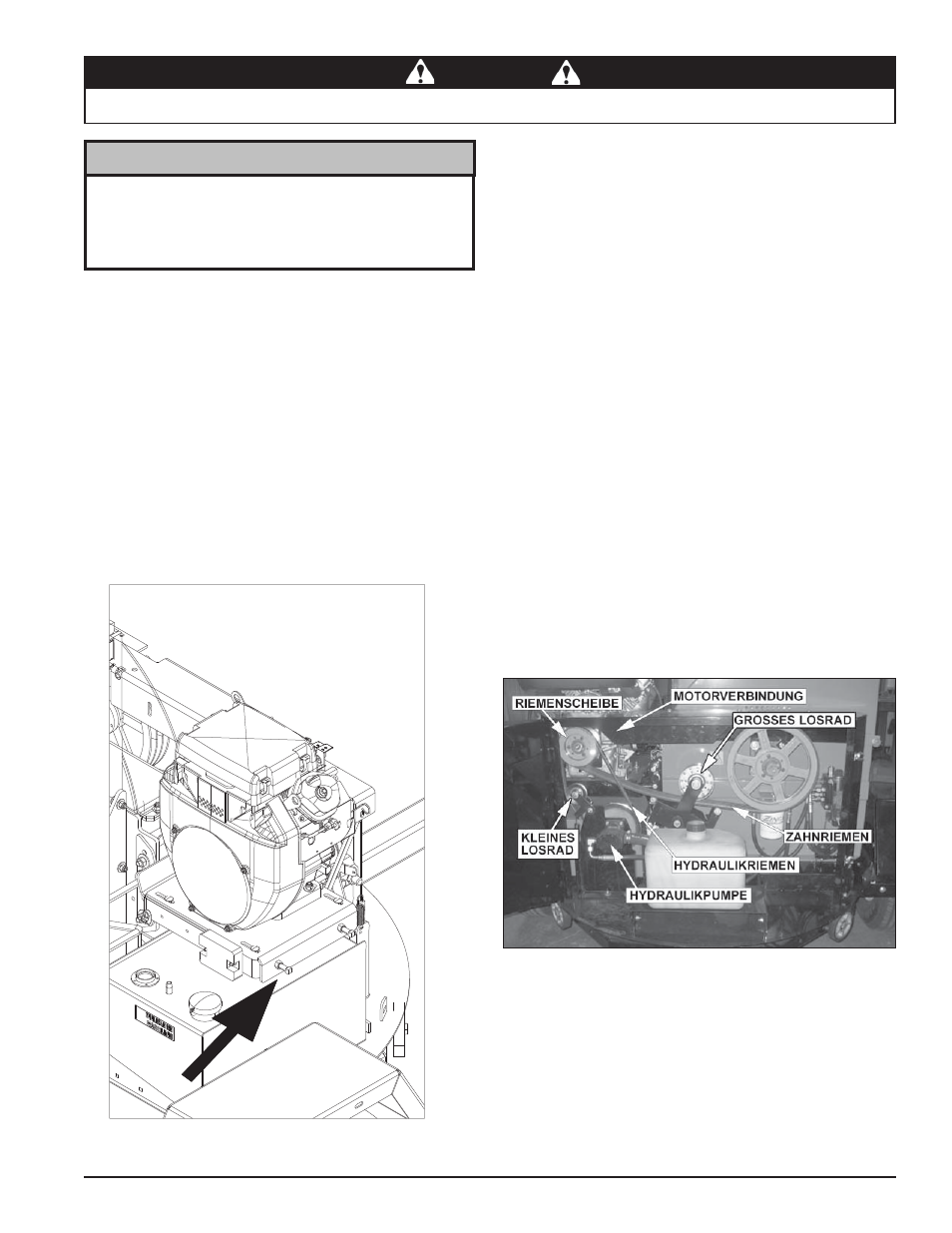

Abbildung 5.5 - Zahnriemen
Bauen Sie das große Losrad aus. 7.
Ziehen Sie das kleine Losrad mit einem Schraubenschlüssel 8.
vom Hydraulikriemen weg, um die Spannung zu
entlasten.
Nehmen Sie den Hydraulikantriebsriemen von der 9.
Antriebsriemenscheibe am Motor ab.
Nehmen Sie den alten Häckselplatten-Zahnriemen ab 10.
und ziehen Sie einen neuen Zahnriemen auf den Motor
und die große Riemenscheibe auf.
Bauen Sie das große Losrad ein. 11.
Senken Sie den Kupplungsgriff ab, um den Zahnriemen 12.
einzukuppeln.
Die Anordnung der Spannschrauben ist in der folgenden
Abbildung dargestellt.
Drehen Sie jede der Spannschrauben abwechselnd eine 13.
gleichmäßige Anzahl Umdrehungen im Uhrzeigersinn,
bis sich der Riemen in der Mitte 11,1 mm (7/16 Zoll)
durchbiegen lässt, wenn eine Kraft von 89 N (20 lb.)
angewendet wird (Abbildung 5.6).
Überprüfen Sie die Ausrichtung der Riemenscheiben 14.
mit einem Lineal und justieren Sie die entsprechende
Riemenspannschraube nach Bedarf.
Ziehen Sie die vier Befestigungsschrauben des Motors 15.
auf das entsprechende Drehmoment an.
Ziehen Sie die Schrauben fest, mit denen die 16.
Riemenniederhalter am Motor befestigt werden. Wenn
der Antrieb eingekuppelt ist, sollte der Abstand zwischen
Zahnriemen und den Niederhaltern 0,71 mm (0,028”)
betragen.
Ziehen Sie die Schraube an der Motorverbindung fest. 17.
Ziehen Sie das kleine Losrad mit einem Schraubenschlüssel 18.
zur Mitte des Häckslers.
Ziehen Sie den Hydraulikantriebsriemen auf die 19.
Hydraulikpumpen-Riemenscheibe (an der Außenseite des
Losrads) und auf die Antriebsriemenscheibe am Motor
auf (Abbildung 5.5).
Geben Sie das Losrad frei, um den Hydraulikpumpen- 20.
Antriebsriemen zu spannen.
Ziehen Sie den Kupplungsgriff nach oben, starten Sie 21.
den Motor und senken Sie den Kupplungsgriff ab, um den
Häckslerbetrieb zu testen. Stellen Sie die Riemenscheiben
und Riemenspannung nach Bedarf ein.
