14 HÄCKSLER MIT DREHTISCH
BEDIENUNG
4.10 ABSCHLEPPEN
EUROPÄISCHE MODELLE:
ANHÄNGEN
Drehen Sie das Auswurfrohr vor dem Abschleppen 1.
d e s G e r ä t s z u r e n t g e g e n g e s e t z t e n S e i t e d e s
Schleppfahrzeugs.
Setzen Sie den Sicherheitsbolzen und -clip für den 2.
Transport ein und ziehen Sie die Drehtisch-Feststellbremse
an.
Heben Sie den Heckstabilisator an. 3.
Öffnen Sie die Kupplungsverriegelung. 4.
Heben Sie die Anhängerkupplung an, bis der 5.
Kupplungskopf höher positioniert ist als der (50 mm)
Kugelkopf des Zugfahrzeugs.
Positionieren Sie den Kupplungskopf über dem Kugelkopf 6.
und senken Sie die Anhängerkupplung ab, bis der
Kupplungskopf vollständig auf dem Kugelkopf einrastet.
Schließen Sie die Kupplungsverriegelung, um den 7.
Kupplungskopf auf dem Kugelkopf zu sichern.
Verbinden Sie den Kabelbaum mit dem Zugfahrzeug. 8.
Heben Sie den ausklappbaren Ständer an und befestigen 9.
Sie den Ständer am Anhänger.
NICHT-EUROPÄISCHE MODELLE:
ANHÄNGEN
Drehen Sie das Auswurfrohr vor dem Abschleppen des Geräts 1.
zur entgegengesetzten Seite des Schleppfahrzeugs.
Setzen Sie den Sicherheitsbolzen und -clip für den Transport 2.
ein und ziehen Sie die Drehtisch-Feststellbremse an.
Heben Sie den Heckstabilisator an. 3.
Öffnen Sie die Kupplungsverriegelung. 4.
Heben Sie die Anhängerkupplung an, bis der Kupplungskopf 5.
höher positioniert ist als der (50 mm) Kugelkopf des
Zugfahrzeugs.
Positionieren Sie den Kupplungskopf über dem Kugelkopf 6.
und senken Sie die Anhängerkupplung ab, bis der
Kupplungskopf vollständig auf dem Kugelkopf einrastet.
Schließen Sie die Kupplungsverriegelung, um den 7.
Kupplungskopf auf dem Kugelkopf zu sichern.
S t e c k e n S i e d e n K u p p l u n g s b o l z e n d u r c h d i e 8.
Kupplungsverriegelung.
Kreuzen Sie die Sicherheitsketten unter der Anhängerkupplung 9.
und verbinden Sie sie mit dem Zugfahrzeug.
Verbinden Sie den Kabelbaum mit dem Zugfahrzeug. 10.
Heben Sie den ausklappbaren Ständer an und befestigen Sie 11.
ihn mit einem Kupplungsbolzen an der Anhängerkupplung.
TRENNEN
Haken Sie die Sicherheitsketten am Zugfahrzeug 1.
aus. Bringen Sie die Sicherheitsketten sicher an der
Anhängerkupplung an, damit sie beim Häckseln nicht im
Weg sind.
Trennen Sie den Kabelbaum vom Zugfahrzeug. 2.
Z i e h e n S i e d e n K u p p l u n g s b o l z e n a u s d e r 3.
Kupplungsverriegelung heraus.
Nehmen Sie den Kupplungskopf und die Anhängerkupplung 4.
vom Kugelkopf ab.
Bewegen Sie die Anhängerkupplung des Häckslers vom 5.
Kugelkopf weg und senken Sie den ausklappbaren Ständer
ab. Sichern Sie den Ständer mit einer Rastzunge.
Senken Sie den Heckstabilisator ab. 6.
Optimale Abschleppleistung kann durch eine horizontale Lage
der Anhängerkupplung des Anhängers erreicht werden.
HINWEIS
Stellen Sie den Häcksler in die Transportposition
zurück, setzen Sie den Sicherheitsbolzen und -clip
für den Transport ein und ziehen Sie die Drehtisch-
Feststellbremse an. Missachtung kann zu Geräteschäden
und/oder schweren Verletzungen führen.
WARNUNG
BEDIENUNG
Starten Sie den Motor des Häckslers. Erhöhen Sie die 1.
Motordrehzahl auf Viertelgas (Abschnitt 4.1).
Geben Sie den Kupplungsgriff langsam frei, um den 2.
Zahnriemen einzukuppeln.
Erhöhen Sie die Motordrehzahl auf Vollgas. 3.
Schalten Sie den hydraulischen Einzug ein; bewegen 4.
Sie hierfür die Bedienstange wie in Abbildung
4.3 dargestellt.
Wenn der Häcksler blockiert, bewegen Sie die Bedienstange 5.
in die Rückwärtsposition, um die Einzugswalze rückwärts
zu drehen. Entfernen Sie den Ast und drehen Sie ihn
um, bevor Sie den Ast wieder in den Zulaufschacht
einführen.

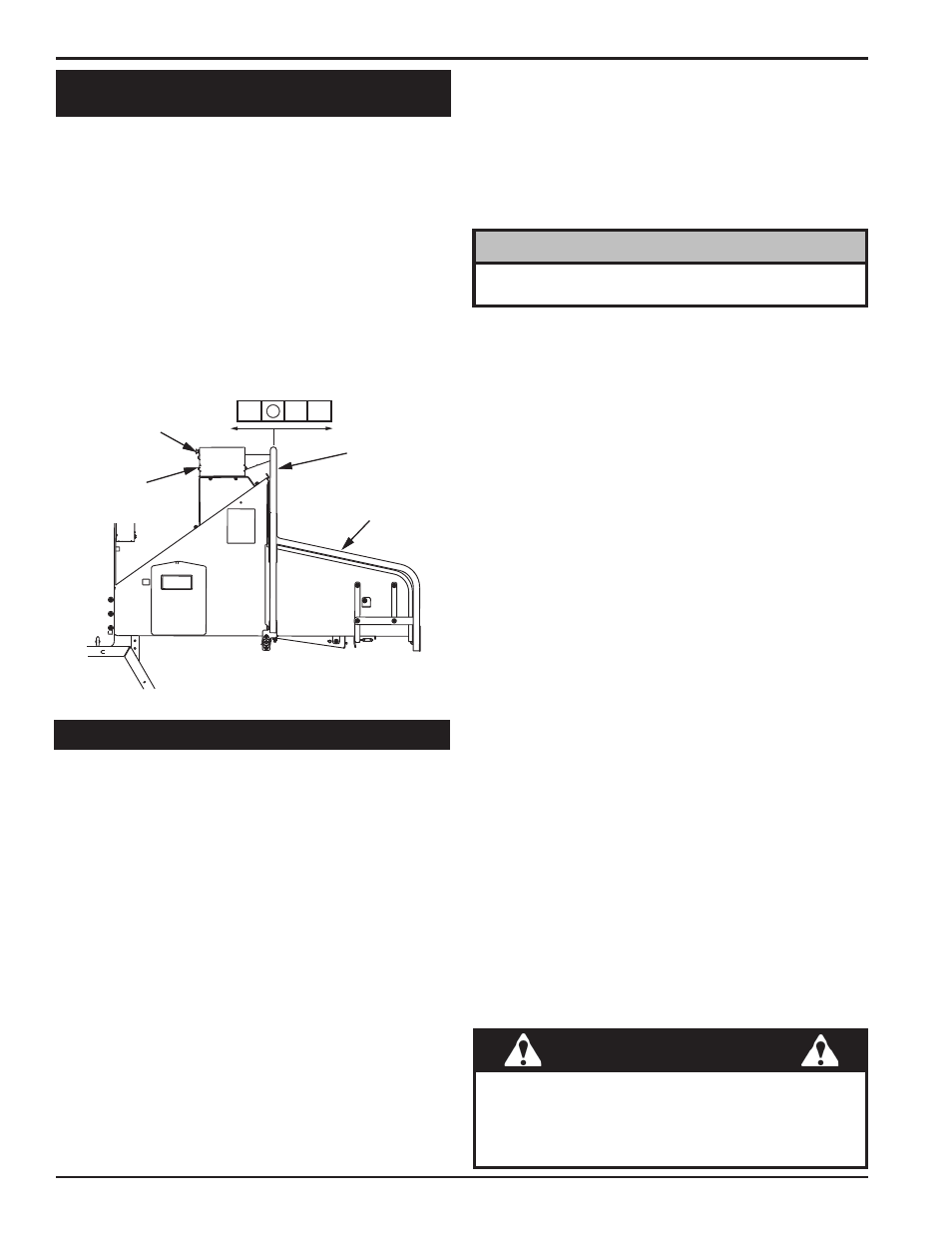

Abbildung 4.3 - Verwendung der Bedienstange
SICHERHEITSSTANGE
(EUROPÄISCHE MODELLE)
RÜCKSETZ-/ÜBER-
STEUERUNGSKNOPF
(EUROPÄISCHE
MODELLE)
SICHERHEITSSTANGE
AKTIVIERT
(EUROPÄISCHE
MODELLE)
R
RÜCKWÄRTS
R F
VORWÄRTS
STOPP
RÜCKWÄRTS
BEDIENSTANGE
TRENNEN
Trennen Sie den Kabelbaum vom Zugfahrzeug. 1.
Nehmen Sie den Kupplungskopf und die Anhängerkupplung 2.
vom Kugelkopf ab.
Bewegen Sie die Anhängerkupplung des Häckslers vom 3.
Kugelkopf weg, senken Sie den ausklappbaren Ständer
ab und befestigen Sie den Ständer.
Senken Sie den Heckstabilisator ab. 4.
4.9 EINZUGSWALZEN-BEDIENSTANGE
(FORTSETZUNG)
