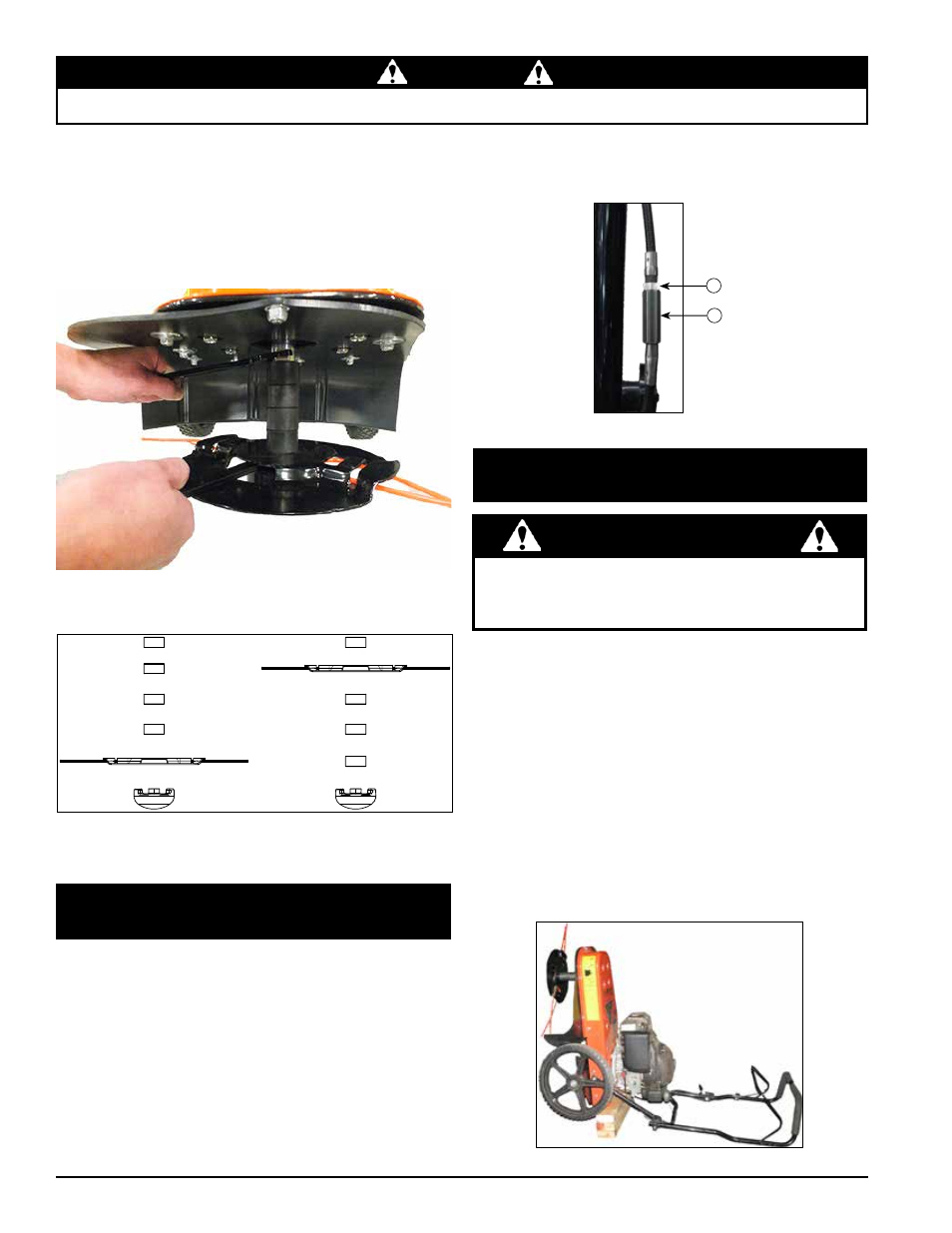

Zweirädriger Trimmer
10
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL
VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
5.5 wT24S – EiNSTELLUNg DES gET-
RiEBES
Das Modell WT24S wird durch ein 3-Gang-Getriebe angetrieben.
Der Schaltzug muss ggf. gelegentlich eingestellt werden, damit
alle drei Gänge eingelegt werden können.
Einstellverfahren:
1. Suchen Sie die Einstellvorrichtung am Schaltzug.
2. Lockern Sie die kleinere Mutter (1), um die Einstellung der
größeren Verstellschraube zu ermöglichen (2).
3. Ziehen Sie die Verstellschraube fest bzw. lockern Sie
die Verstellschraube, um den Seilzug wie erforderlich zu
verlängern bzw. zu verkürzen, bis alle drei Positionen des
Getriebes geschaltet werden können.
Abbildung 5.3, Schraubenschlüsselpositionen zur Einstellung
der Schnitthöhe
Abbildung 5.4
Standardmäßige Schnitthöhe:
44.5 mm (1-3/4")
Maximale Schnitthöhe: 121 mm
(4-3/4")
4. Drehen Sie die Gabelschlüssel in entgegengesetzte
Richtungen, um die Befestigungselemente zu lockern und
die Laufkugel, den Trimmscheibenkopf und die Distanzstücke
zu entfernen.
5. Bringen Sie die Distanzstücke in der entsprechenden
Konfiguration über oder unter dem Trimmscheibenkopf (und
über der Laufkugel) an, um die gewünschte Schnitthöhe
einzustellen. Siehe Abbildung 5.4.
1
2
5.6 wT24 & wT24T ANTRiEBSRiEMEN ER-
SATZ
Abbildung 5.6
Abbildung 5.5
So tauschen Sie den Antriebsriemen der Modelle WT24
und WT24T aus:
1. Kippen Sie die Maschine nach hinten auf die Griff-
stange und stützen Sie das Hauptgehäuse 11,5 cm
(4-1/2") über dem Boden ab. Siehe Abbildung 5.6.
2. Entfernen Sie die Laufkugel (1), den Trimmscheiben-
kopf (2), die Distanzstücke (3) und das Spindel-
Distanzstück (4). Die Einstellung des Trimmkopfs
für den Ausbau der Laufkugel ist in Abschnitt 5.3 be-
schrieben.
Hinweis: Zum Entfernen des Spindel-Distanzstücks
von der Spindelwelle klopfen Sie vorsichtig gegen das
Distanzstück.
4. Nachdem die ordnungsgemäße Einstellung erzielt wurde,
ziehen Sie die kleinere Mutter wieder fest, um die Position
zu arretieren.
Um Flüssigkeit zu Verschüttungen zu vermeiden, ist es
empfehlenswert, dass der Motor Öl und Benzin vor Beginn
der Gürtel Entfernung / Wartungsarbeiten entfernt werden.
wARNiNg
