Zweirädriger Trimmer
5
Abschnitt
FUNKTiONEN UND
BEDiENELEMENTE
Weitere Anweisungen zur Bedienung des Motors finden
Sie in der Betriebsanleitung des Motors.
3

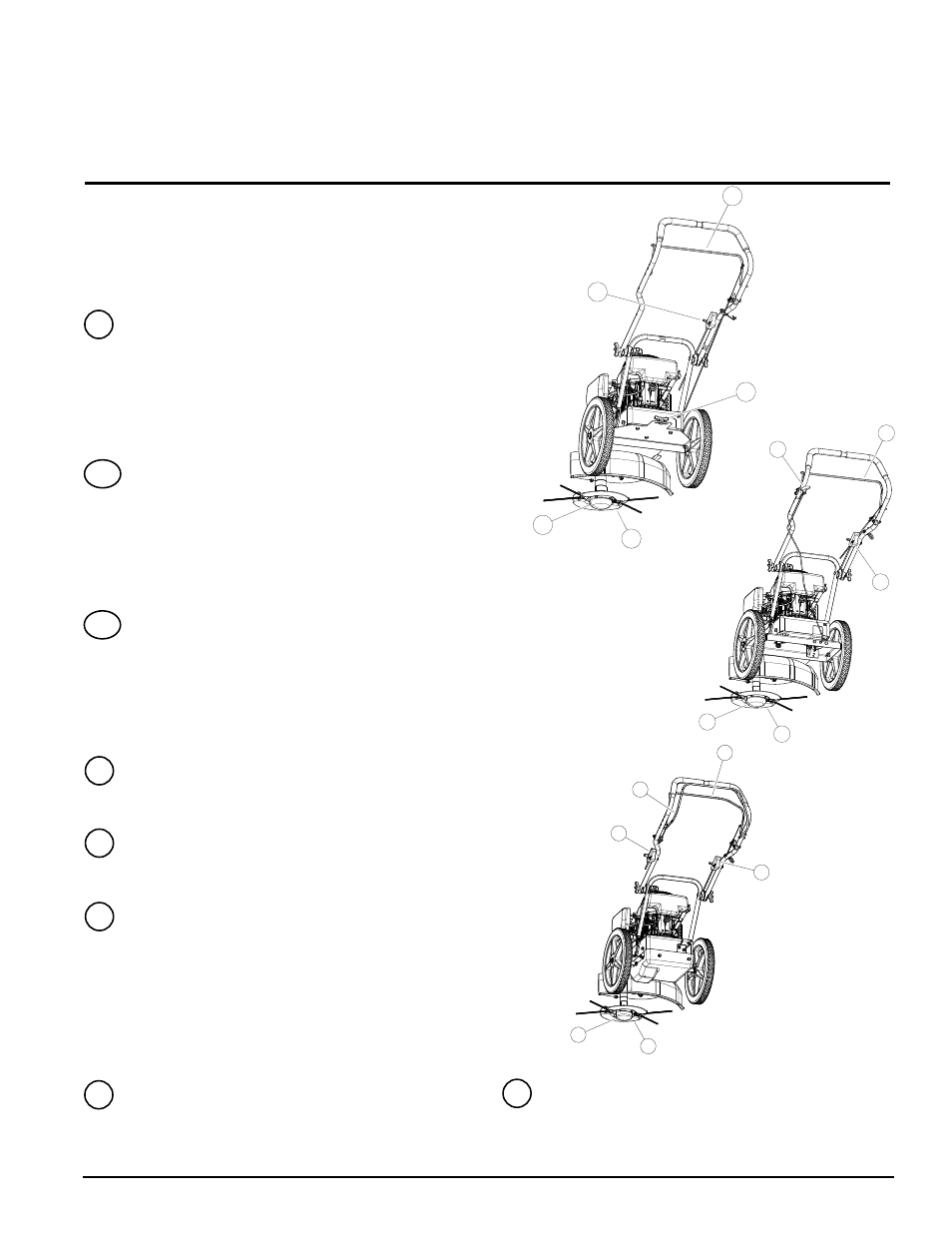

Das Verständnis der Funktion des Geräts wird Ihnen
helfen, beste Ergebnisse bei der Bedienung des Geräts
zu erzielen. Die folgenden Beschreibungen definieren die
Eigenschaften und Bedienelemente Ihres Geräts.
` TRiMMBÜgEL
Wenn der Trimmbügel betätigt wird, dreht sich die
Trimmscheibe. Lassen Sie den Trimmbügel los, um den
Mäher anzuhalten. Warten Sie, bis die Trimmscheibe zum
Stillstand gekommen ist und der Motor abgestellt wurde,
bevor Sie jegliche Inspektions- oder Wartungsarbeiten am
Mäher durchführen.
1
LAUFKUgEL
DIE Ausführung aus Grauguss bietet überragende
Haltbarkeit und einfache Änderung der Schnitthöhe.
5
TRiMMSCHEiBE
Ein zum Patent angemeldetes Design ermöglicht den
schnellen Austausch des Schneidfadens.
4
OFFSET-TRiMMKNOPF
Lösen Sie den T-förmigen Knopf, um den Trimmkopf um
bis zu 10° nach links oder rechts zu schwenken. (Die
Maschine kann durch leichtes Anheben der Hinterräder
leichter auf den gewünschten Betriebswinkel geschwenkt
werden). Den Knopf nach Einstellung des gewünschten
Winkels wieder festziehen.
3
gASHEBEL
Stellen Sie den Gashebel auf START, bevor Sie den
Motor starten. Betreiben Sie den Motor mit dem Gashebel
in der Position für HOHE Drehzahl (F). Stellen Sie den
Gashebel in die Position für NIEDRIGE Drehzahl (S), um
die Motordrehzahl zunächst auf Standgas zu reduzieren,
und anschließend auf STOP, um den Motor abzustellen.
2
FAHRANTRiEBSBÜgEL (NUR wT24S)
Schaltet den Eigenantrieb ein. Ziehen Sie den unter der
Griffstange angeordneten Fahrantriebsbügel nach oben,
um den Eigenantrieb einzuschalten.
7
NEigUNgSEiNSTELLKNOPF
(NUR
wT24T)
Ziehen Sie den Neigungseinstellknopf heraus und neigen
Sie das Gerät nach links, um den Winkel einzustellen, um
den Trimmkopf und -gehäuse bei Verwendung der OCT-
Funktion (Off Center Tilt, exzentrische Neigung) geneigt
werden sollen. Geben Sie den Knopf wieder frei, wenn
der gewünschte Winkel eingestellt ist.
6
8
SCHALTHEBEL (NUR wT24S)
Zur Einstellung der Trimmgeschwindigkeit. Position 1 ist
die niedrigste und Position 3 die höchste Geschwindigkeit.
Die Fahrgeschwindigkeit beträgt 1,6 bis 3,2 km/h (1-3
mph).
1
2
3
4
5
1
6
2
4
5
4
5
1
2
7
8 WT24S
WT24T
WT24
