SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL
VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG

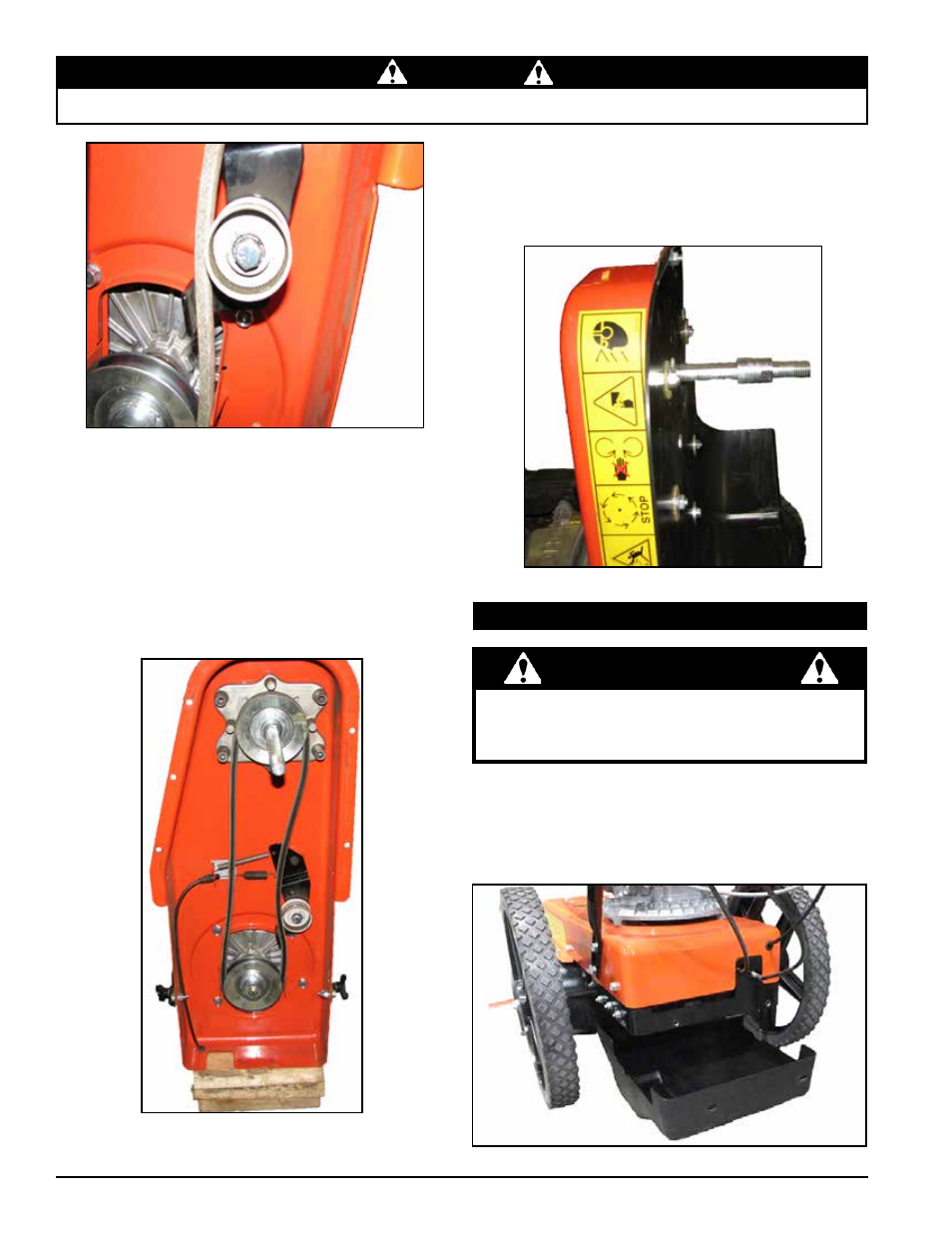

Abbildung 5.11
Abbildung 5.13
Abbildung 5.12
8. Nach der Installation des Riemens am Trimmer brin-
gen Sie die Grundplatte (8) des Trimmers am Trim-
mergehäuse (7) an. Befestigen Sie die Platte mit
sechs Schrauben (5), Unterlegscheiben und Muttern
an der Vorderseite des Trimmers und ziehen Sie die
Schrauben auf ein Drehmoment von 18 Nm (13 ft-
lbs.) fest. Setzen Sie dann die sechs Schrauben (6)
an den Seiten des Trimmers ein und ziehen Sie die
Schrauben auf ein Drehmoment von 20 Nm (15 ft-
lbs.) fest.
9. Bringen Sie die Laufkugel (1), den Trimmscheiben-
kopf (2), die Distanzstücke (3) und das Spindel-
Distanzstück (4) wieder an. Achten Sie darauf, dass
das Spindel-Distanzstück wie in Abbildung 5.12 darg-
estellt ausgerichtet ist.
5.7 wT24S ANTRiEBSRiEMEN ERSATZ
Um Flüssigkeit zu Verschüttungen zu vermeiden, ist es
empfehlenswert, dass der Motor Öl und Benzin vor Beginn
der Gürtel Entfernung / Wartungsarbeiten entfernt werden.
wARNiNg
Abbildung 5.14, Remove undercarriage cover
So tauschen Sie den Trimmkopfriemen am Modell WT24S
aus:
1. Entfernen Sie die beiden 5/16 x 1" Schrauben (5), mit denen
die Untergestellabdeckung (6) befestigt ist, und legen Sie die
Abdeckung beiseite.
