SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL
VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG

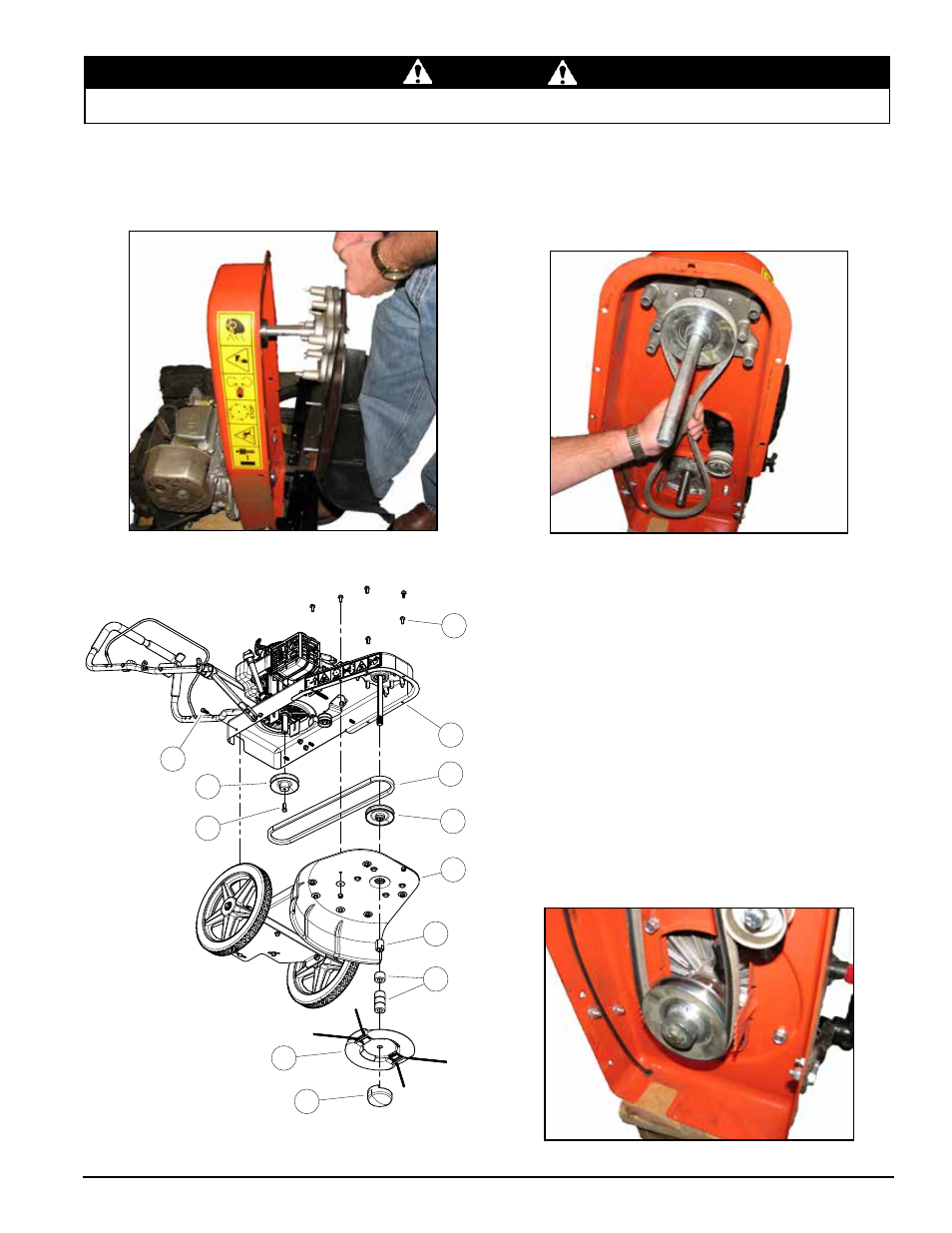

Abbildung 5.7
1
2
3
4
5
6
7
8
9
10
11
12
Abbildung 5.9
Abbildung 5.8
3. Entfernen Sie die sechs Schrauben (5), Unterlegs-
cheiben und Muttern von der Vorderseite des Trim-
mers und je drei Schrauben (6) von der linken und
rechte Seite des Trimmers.
4. Trennen Sie das Gehäuse (7) von der Grundplatte
(8) des Trimmers.
5. Entfernen Sie die 3/8 x 1" Schraube (10) der Rie-
menscheibe und schieben Sie die Riemenscheibe (9)
von der Motorwelle herunter.
Abbildung 5.10
6. Schieben Sie die Trimmkopf-Riemenscheibe (11)
zwischen den Riemenführungen heraus, um den Rie-
men (12) wieder auf die Riemenscheibe aufzuziehen.
Schieben Sie die Riemenscheibe danach wieder
zwischen die Riemenführungen zurück. Siehe Abbil-
dung 5.8.
7. Ziehen Sie den Riemen (12) auf die Antriebsriemen-
scheibe (9) auf und schieben Sie die Antriebsriemen-
scheibe dann zwischen die Riemenführungen auf
die Motorwelle. Siehe Abbildung 5.10. Ziehen Sie die
Schraube auf ein Drehmoment von 39 Nm (29 ft-lbs.)
fest. Achten Sie darauf, dass der Riemen zwischen
Losrad und Riemenführung an der Losradhalterung
positioniert ist. Siehe Abbildung 5.11.
Hinweis: Stellen Sie sicher, dass der Abstand zwischen
Antriebsriemenscheibe und Riemenführung 3 mm (1/8")
beträgt.
