Zweirädriger Trimmer
13
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL
VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG

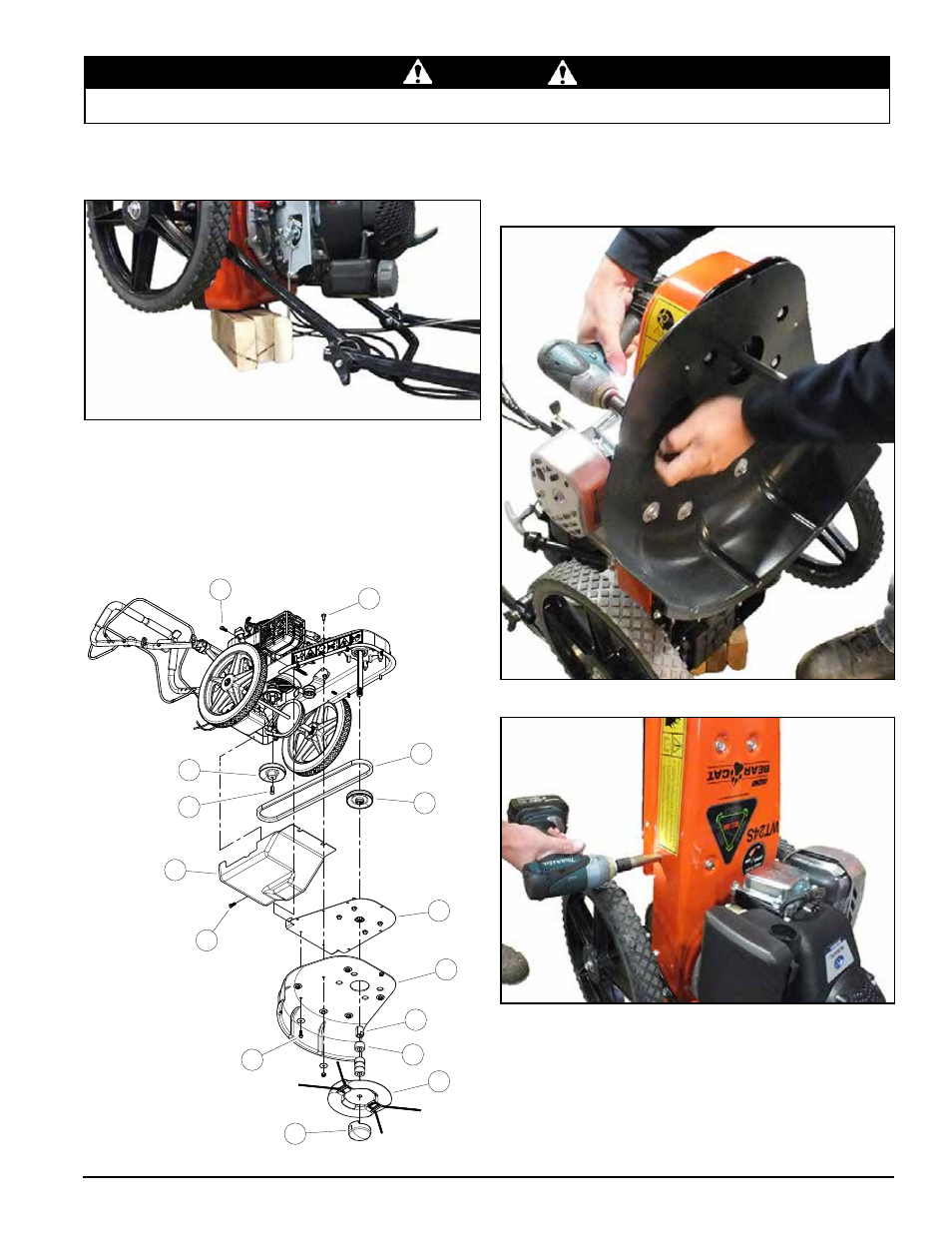

Abbildung 5.15
Abbildung 5.16
1
2
3
4
7
8
9
10
11
12
13
14
15
5
6
Abbildung 5.17
Abbildung 5.18
2. Positionieren Sie die Griffstange so, dass das Gerät wie
in Abbildung 5.15 dargestellt nach hinten gekippt und auf
Blöcken abgestützt werden kann.
3. Entfernen Sie die Laufkugel (1), den Trimmscheibenkopf (2),
die Distanzstücke (3) und das Spindel-Distanzstück (4). Die
Einstellung des Trimmkopfs für den Ausbau der Laufkugel ist
in Abschnitt 5.3 beschrieben.
Hinweis: Zum Entfernen des Spindel-Distanzstücks
von der Spindelwelle klopfen Sie vorsichtig gegen das
Distanzstück.
4. Entfernen Sie die sechs 5/16 x 3/4" Schrauben (9),
Unterlegscheiben und Muttern von der Vorderseite des
Trimmers und die beiden 5/16 x 1" Schrauben (11) von der
Seite des Trimmers wie in den Abbildungen 5.17 und 5.18
dargestellt.
