Seite 17
MEN-SP BETRIEBSANLEITUNG DEUTSCH 71576597 - 11/09
Seite 17 von 32

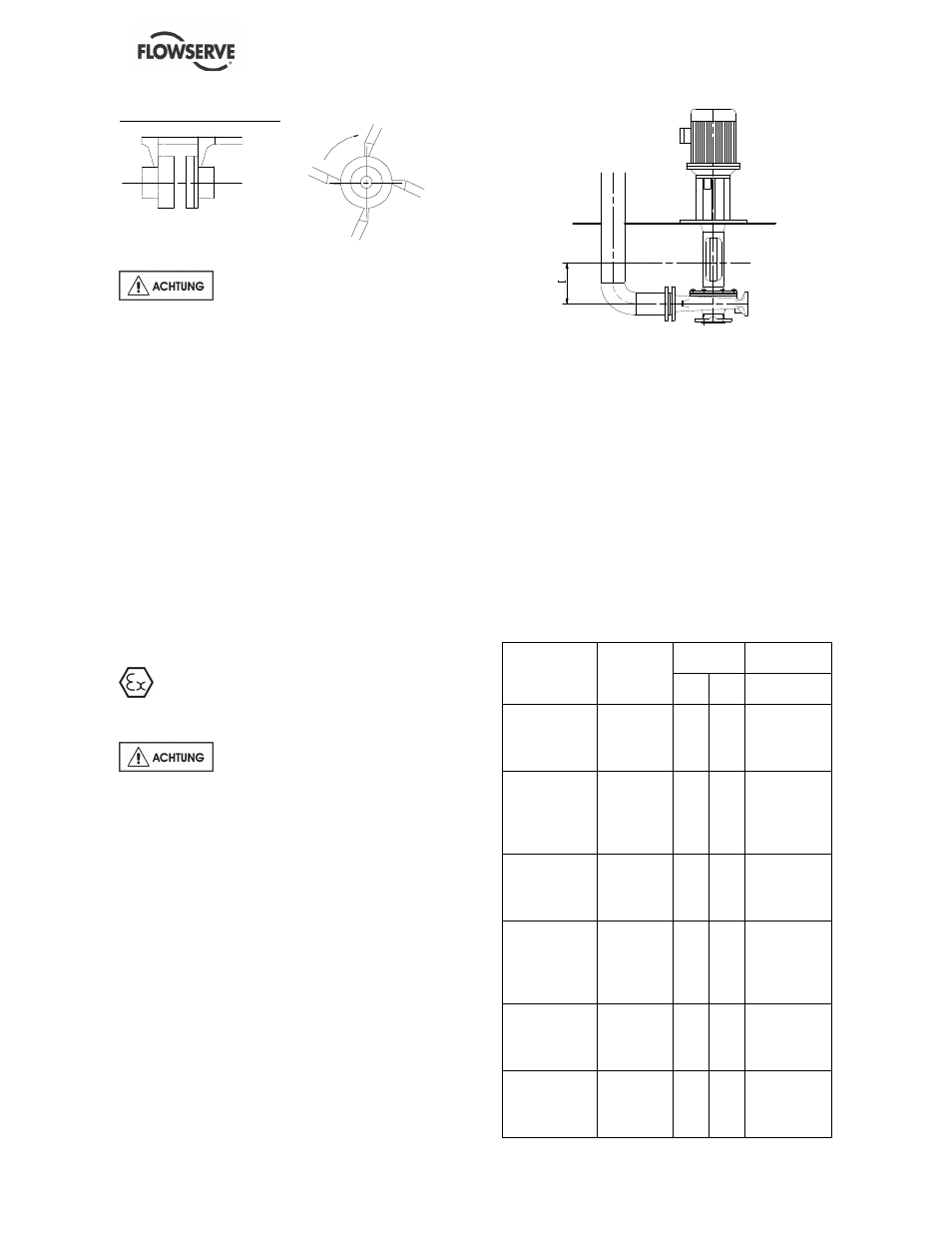

Kontrolle der Winkligkeit:
Mit einer Schieblehre
Mit einer Fühlerlehre
Nach Anschluß der Rohrleitungen
muß das endgültige Ausrichten nochmals überprüft
werden (siehe § 4.4).
Ausrichten der Maschine im Bedarfsfall
verbessern:
Die Maschinen sind präzise in der Werkstatt
ausgerichtet worden. Wird am Aufstellungsort ein
Ausrichtungsfehler festgestellt, so ist im
allgemeinen eine fehlerhafte Unterlegung der
Grundplatte die Ursache (unvermeidbare
Restelastizität der Grundplatte). Eine Behebung
dieses Fehlers kann jedoch leicht mittels
Unterlegblechen erfolgen. Stellt sich diese
Ma
ß
nahme aber als unzureichend heraus, so mu
ß
zusätzlich noch eine Feinausrichtung des Motors
(mittels Nivellierschrauben) vorgenommen werden.
Eventuell mu
ß
der Rohrleitungsanschlu
ß
überprüft
werden.
4.4 Leitungen
Der Benutzer muss sicherstellen, dass die
Anlage von allen externen Vibrationsquellen
abgeschirmt ist.
Die Rohranschlüsse sind mit
Schutzabdeckungen versehen um Eindringen von
Fremdkörpern während Transport und Installation
zu vermeiden. Nehmen Sie vor Anschliessen der
Rohre diese Abdeckungen von der Pumpe ab.
4.4.1 Druckleitung
Der Durchmesser des Druckstutzens der Pumpe
stellt nicht unbedingt eine Grundlage zur Auswahl
der Rohrleitungen dar.
Bei Verwendung von Kompensatoren im
Leitungssystem müssen die Reaktionskräfte durch
Zuganker ausgeglichen wurden.
I
≥≥≥≥
0.1 m
vorhandener NPSH-Wert
≥≥≥≥
erforderlicher
NPSH-Wert + 0.2 m
Die maximal zulässigen Kräfte und Momente, die
von den Rohrleitungen auf die Pumpenflansche
übertragen werden, hängen vom Pumpentyp und
der Pumpengrö
ß
e ab. Äu
ß
ere Kräfte und
Momente können zu Ausrichtungsfehlern der
Maschinen, Hei
ß
laufen der Lager, Abnutzung der
Kupplungen, Schwingungen und selbst zum Bruch
der Pumpengehäuse führen.
Die Belastung der Flansche darf die in der
nachfolgenden Tabelle aufgeführten Werte nicht
überschreiten:
KRAFTE
(daN)
MOMENTE
(m.daN)
PUMPENTYP
DRUCK-
STUTZEN
DNR
(mm)
F
V
MAX
F
H
MAX
Σ
M
T MAX
50-32-125
32
50
38
8
50-32-160
32
50
38
7
50-32-200
32
50
38
7
50-32-200L
32
50
38
7
65-40-125
40
54
40
9
65-40-160
40
54
40
9
65-40-200L
40
54
40
8
65-40-250
40
54
40
10
65-40-250L
40
54
40
10
65-50-125
50
54
40
9
65-50-160
50
54
40
9
65-50-200L
50
54
40
8
65-50-250L
50
54
40
10
80-65-125
65
58
42
11
80-65-160
65
58
42
11
80-65-200L
65
58
42
11
80-65-250L
65
58
42
11
80-65-315
65
58
42
11
100-80-160
80
72
50
19
100-80-200L
80
72
50
19
100-80-250L
80
72
50
19
100-80-315
80
72
50
19
125-100-200L
100
128
76
38
125-100-250L
100
132
80
41
125-100-315
100
124
74
38
150-125-250L
125
180
116
56
