MEN-SP BETRIEBSANLEITUNG DEUTSCH 71576597 - 11/09
Seite 18 von 32

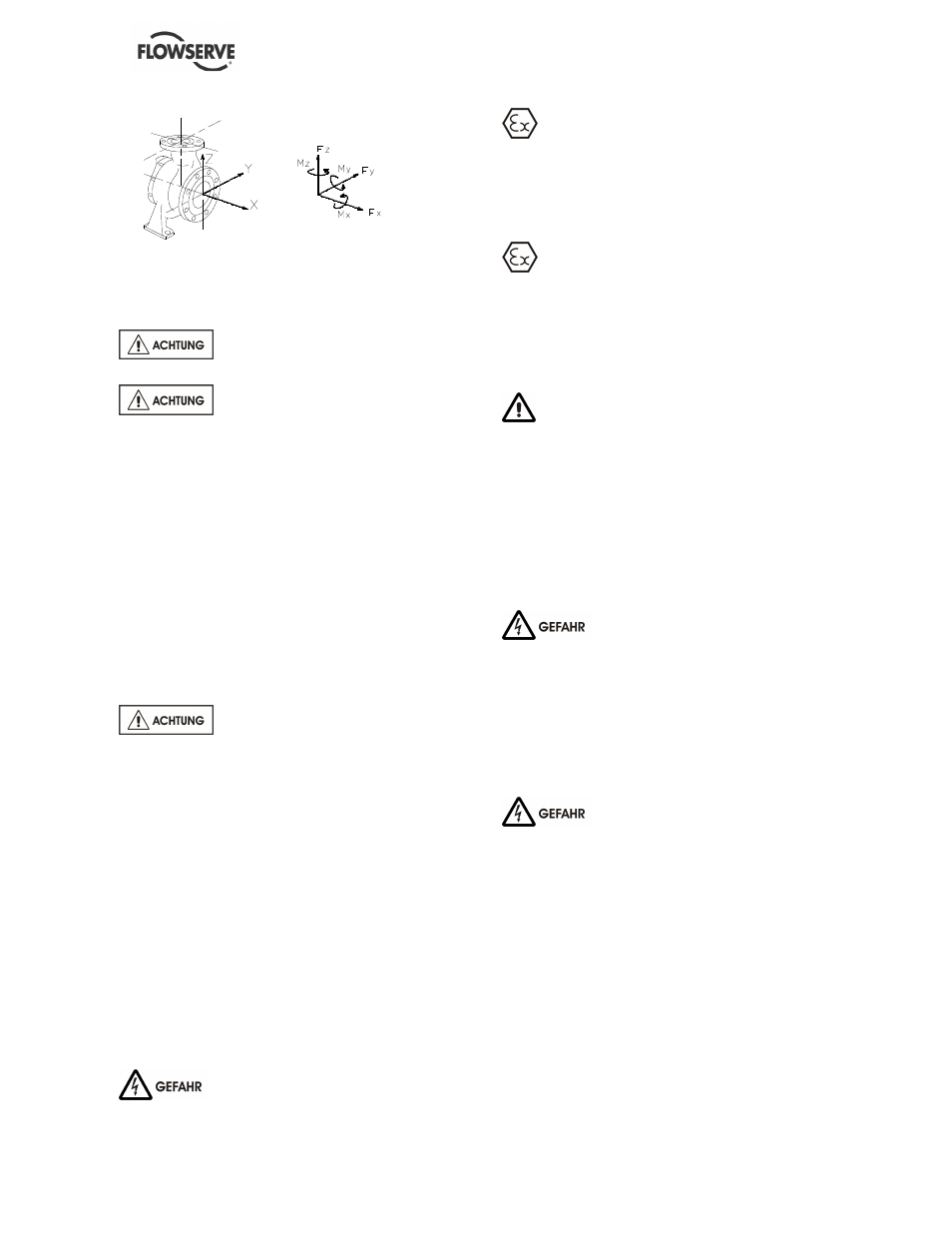

Die Werte der Kräfte und Momente beziehen sich
auf die Summe der Flansche und nicht für die
einzelnen Flansche. Für ihre Verteilung auf die
Pumpenflansche siehe Norm NFCR 13 931.
Rohre und Rohrzubehör müssen
vor Gebrauch durchgespült werden.
Die Rohre für gefährliche
Flüsigkeiten müssen so beschaffen sein, dass das
Ausspülen der Pumpe vor Abnehmen der Pumpe
möglich ist.
4.4.2 Gestaltung der Druckleitung
a) Bei Rohrerweiterungen sollte der Kegelwinkel
(Gesamtwinkel) zwischen 7° und 12°
betragen.
b) Absperrschieber hinter dem Rückschlagventil
montieren, in Durchflu
ß
richtung gesehen.
c) Das Rückschlagventil in der Druckleitung
schützt die Pumpe vor eventuellem Überdruck
und Rücklauf beim Abstellen.
Falls erforderlich kann ein Kontrollmanometer an
die Rohrleitung angeschlossen werden.
Der Rohrleitungsflansch bleibt bis
zur Endkontrolle (siehe § 4.4.3) lose mit dem
Pumpenflansch verbunden (Schrauben noch nicht
anziehen).
4.4.3 Endkontrolle
a) Prüfen, ob die Fundamentbolzen fest
angezogen sind. Nachziehen, falls notwendig.
b) Kontrollieren, ob die Abschlu
β
deckel von den
Flanschen entfernt wurden.
c) Parallelität von Rohrleitungs- und
Pumpenflansch kontrollieren und prüfen, ob
die Flanschlöcher miteinander
übereinstimmen.
d) Druckflansch fest anziehen.
4.5 Elektrische Anschlüsse
4.5.1 Sicherheitsbedingungen in Bezug auf die
elektrischen Anschlüsse.
Die Stromanschlüsse müssen
gemä
ß
den einschlägigen örtlichen Vorschriften
von einem qualifizierten Elektriker durchgeführt
werden.
Besonders zu beachten ist die
EUROPÄISCHE RICHTLINIE in Bezug auf
explosionsgefährdete Bereiche. Die Einhaltung
von IEC60079-14 ist hier eine zusätzliche
Anforderung beim Erstellen von elektrischen
Anschlüssen.
Alle mechanischen, hydraulischen oder
elektrischen Überlastungen müssen vermieden
werden und zwar durch Verwendung von
Kontrollarmen zum automatischen Abschalten
oder eines Stromüberwachers im Falle einer
Motorüberlastung. Ausserdem muss regelmässig
eine Vibrationskontrolle durchgeführt werden.
Besonders zu beachten ist die
EUROPÄISCHE RICHTLINIE in Bezug auf
elektromagnetische Verträglichkeit wenn
Ausrüstungen vor Ort verdrahtet und installiert
werden. Es ist zu gewährleisten, dass die
Techniken, die zur Verdrahtung/Installierung
verwendet werden, die elektromagnetischen
Emissionen nicht erhöhen oder die
elektromagnetische Immunität der Ausrüstung,
Verdrahtung oder angeschlossenen Geräte nicht
verringern. Im Zweifelsfall fragen Sie Flowserve.
Falls sich das Aggregat in feuchter
Umgebung befand, mu
β
vor dem Anschlie
β
en an
die Stromversorgung der Isolationswiderstand des
Elektomotors überprüft werden. Dieser darf nicht
unter 5000 Ohm pro Volt der Nennspannung
liegen.
Die Erdung gemä
ß
den einschlägigen örtlichen
Vorschriften durchführen.
Der Motor mu
β
unbedingt elektrisch
gesichert werden. Die Schutz soll durch einen
thermomagnetischen Schutzschalter erfolgen, der
zwischen den Trennschalter und den Motor
geschaltet ist. Dieser Schutzschalter kann
zusätzliche Sicherungen enthalten.
Einen kalibrierten Schutzschalter benutzen, der
vorläufig auf die auf dem Typenschild angegebene
Stromstärke eingestellt ist.
Kontrollieren, ob die auf dem Motortypenschild
angegebene Versorgungsspannung der des
Stromnetzes entspricht.
Kontrollieren, ob die Eintritts- und
Austrittsleitungen einen ausreichenden
Querschnitt haben, um einen guten Betrieb des
Aggregats zu gewährleisten.
