Betriebsanleitung Logix 520MD - LGDEIM0520-01 09/09
VORSICHT: Die Installation von elektrischen Equipment in
explosionsgefährdenden Bereichen muss in Übereinstim-
mung mit den Bestimmungen und dem Explosionsschutz
Zertifikat erfolgen. Spezifische Anforderungen für einzelne
Länder müssen zusätzlich beachtet werden. Die elektrische
Sicherheit ist nur durch die Spannungsquelle bestimmt.
(Stellungsregler nur mit begrenzter Spannungsquelle
betreiben).
11.1 Algemein
Die Logix 520MD Serie kann mit zusätzlichen End-
schaltern ausgerüstet werden.
11.2 Funktionsprinzip
Über den Hebel und die Achse wird eine Fahne in den
Schlitz des Endschalters LS1 oder LS2 bewegt.Diese
Sensoren können als Schlitzinitiatoren ausgeführt sein.
Die Schaltfunktion wird über ein ferromagnetischen Ge-
genstand (Fahne), welche zwischen die Spulen gebracht
wird, ausgelöst. Der Schaltpunkt kann über die Position
der Fahnen bestimmt werden.
11.3 Installation (Abbildung 7)
Die Endschalter sind entweder vom Werk her eingebaut
oder können nachgerüstet werden. Schrauben Sie die
drei Abstandsschrauben (1) in das Stellungsreglerge-
häuse ein. Legen Sie die Endschalterplatine (2) auf die
Abstandsschrauben (1) und befestigen diese mit den
drei Befestigungsschrauben (3).
Schalter (Abbildung 8)
Schieben Sie die Fahnenbaugruppe (4) auf die Rück-
meldeachse und sichern Sie die Baugruppe mit den
zwei Schrauben. Für den elektrischen Anschluss siehe
Abbildung 8.
WARNUNG: Für Geräte in explosionsgefährdenden
Bereichen sind zusätzliche Installationsvorschriften
und Sicherheitshinweise zu beachten.
11.4 Einstellung der Schalter
Befolgen Sie die nachfolgenden Schritte zur Einstel-
lung der Schalter.
1.
Lösen Sie die zwei Schrauben auf der Fahnen-
Baugruppe (4), Abbildung 7
2.
Bewegen Sie das Ventil/Antrieb auf die erste
Schalter Position
3.
Stellen Sie den Schaltpunkt mit Hilfe der unteren
Fahne für den unteren Schalter ein, indem Sie die
Fahne bis zum Schaltpunkt verschieben.
4.
Bewegen Sie das Ventil/Antrieb auf die zweite
Schalter Position
5.
Stellen Sie den Schaltpunkt mit Hilfe der oberen
Fahne für den oberen Schalter ein, indem Sie die
Fahne bis zum Schaltpunkt verschieben.
6.
Schrauben Sie die zwei Schrauben wieder fest (4),
Abbildung 7
7.
Überprüfen Sie die Schaltfunktion und wiederholen
ggf. Schritte 1-6
11 ENDSCHALTER EINHEIT

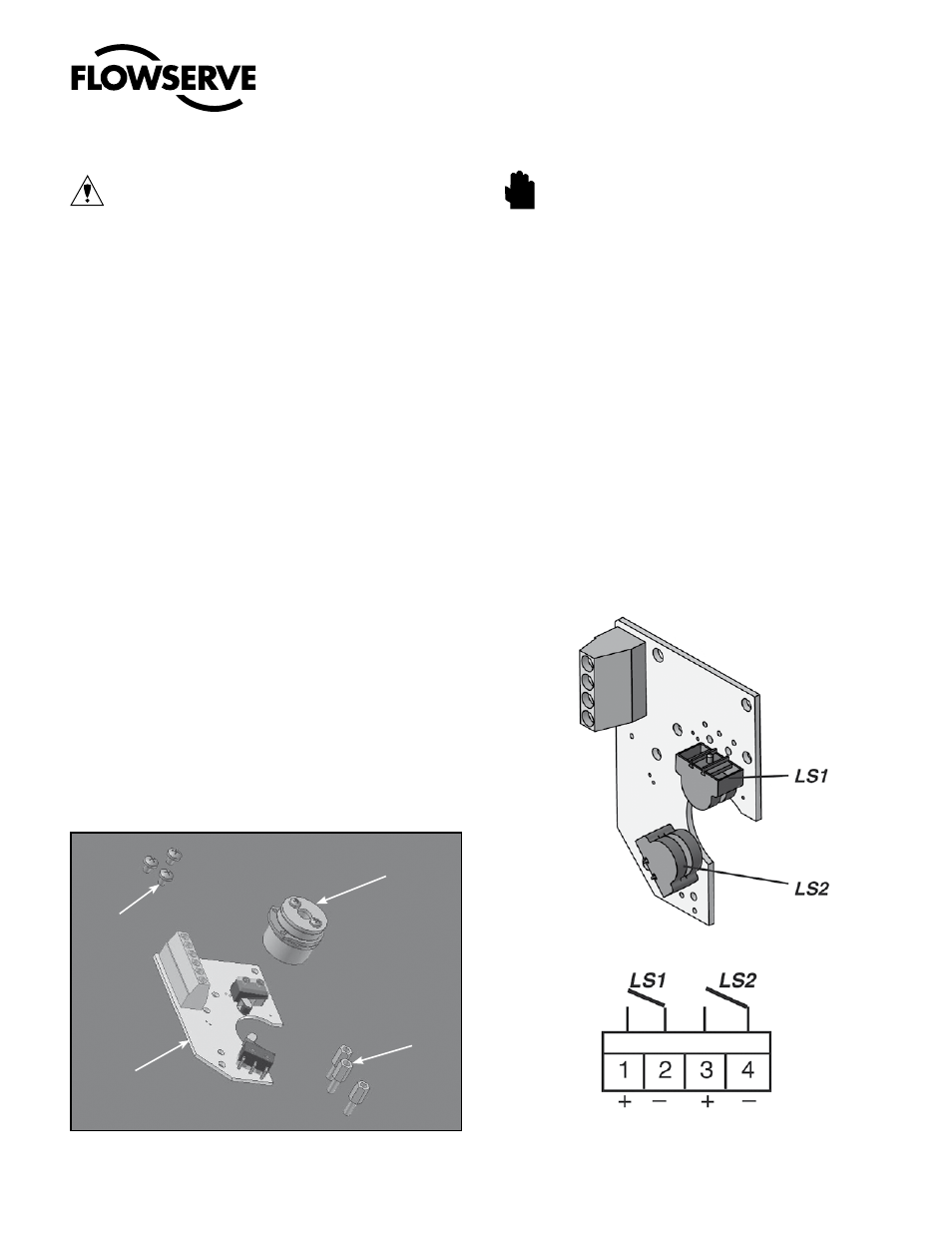

Abb. 7: Endschalter
Abb. 8: Schalter - Anschlüße
4
1
3
2
STOP!
