7
®
Betriebsanleitung Logix 520MD - LGDEIM0520-01 09/09
verlangt, dass der Stromkreis einen Abfall von 10 V am
Stellungsregler bei einem maximalen Schleifenstrom
toleriert
.
VORSICHT: Nie eine Spannungsquelle direkt an die Anschlüs-
se des Stellungsreglers anschließen. Dies kann zu dauerhaften
Platinenschäden führen.
Um zu ermitteln, ob die Stromquelle den Logix 520MD
unterstützen kann, ist die folgende Berechnung auszuführen:
Spannung = DCS Spannung (@Strom
MAX
)
- Strom*(R
Barriere
+ R
Kabel
)
Der errechnete Spannungswert muß größer als 10 V sein,
damit der Logix 520MD betrieben werden kann:
Beispiel:
DCS Bürdenspannung = 19 V
R
Barriere
= 300 Ω
R
Kabel
= 25 Ω
Strom = 20 mA
Spannung = 19 V - 0,020 A*(300 Ω + 25 Ω)
= 12,5 V
Die Spannung von 12,5 V liegt über den erforderlichen 10 V;
das System wird deshalb den Logix 520MD unterstützen.
Der Logix 510MD hat einen Eingangswiderstand in Höhe
von 500 Ohm bei einem Eingangsstrom von 20 mA.
8 kABELANFORDERUNGEN
Der digitale Stellungsregler Logix 520MD verwendet das
HART Kommunikationsprotokoll. Dieses Kommunikationssi-
gnal wird auf das 4-20 mA Gleichstromsignal aufgeschaltet.
Die beiden vom HART Protokoll verwendeten Frequenzen
sind 1200 Hz und 2200 Hz. Um eine Verzerrung bei der HART
Kommunikation zu verhindern, müssen elektrische Kapazität

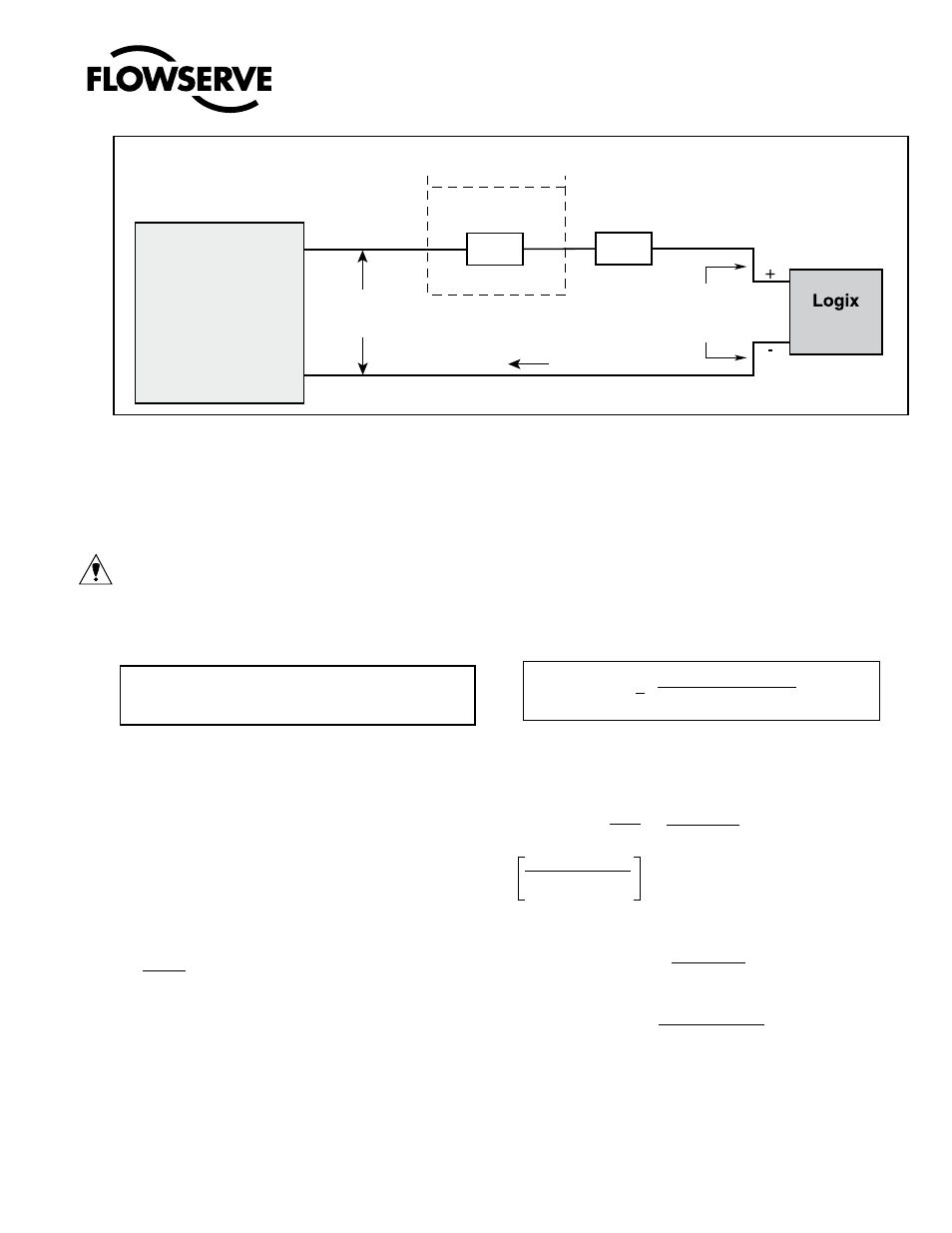

Abb 3: Bürdenspannung
510
DCS
Spannung
Bürdenspannung
10V
R
Kabel
Strom
Stromquelle
Falls vorhanden
R
Barriere
520MD
des Kabels und Beschränkungen der Kabellänge berech-
net werden. Die Kabellänge ist zu beschränken, wenn
die elektrische Kapazität des Kabels zu hoch ist. Die
Auswahl eines Kabels mit einer geringeren Kapazität pro
Länge in Meter erlaubt längere Kabelstrecken. Neben
der Kapazität des Kabels hat auch der Widerstand des
Netzwerkes Auswirkungen auf die zulässige Kabellänge.
Zur Berechnung der maximalen Netzwerk-Kapazität ist
die folgende Formel zu verwenden:
65 Ω
(R
Barriere
+ R
Kabel
+ 390 Ω)
Beispiel:
R
Barriere
= 300 Ω (falls vorhanden)
R
Kabel
= 50 Ω
C
Leitung
= =
Max. Kabellänge =
Max. Kabellänge =
Zur Steuerung der Kabelkapazität sollte bei Kabelfüh-
rungen mit einer Länge von weniger als 1520 m AWG
Kabel Nummer 24 verwendet werden. Für Kabelstrecken
ab 1520 m wird AWG Kabel Nummer 20 empfohlen.
C
Netzwerk
(µF) < -0,0032
72 ρF 0.000072 µF
m m
- 0,0032 = 0,08 µF= C
Netzwerk
(µF) (Max)
65
(300 + 50 + 390)
= 1111 m
C
Netzwerk
C
Kabel
0,08 µF
0.000072 µF/m
