Fronius Agilo Outdoor 75.0-3 - Handbuch (Seite 25)

23
DE

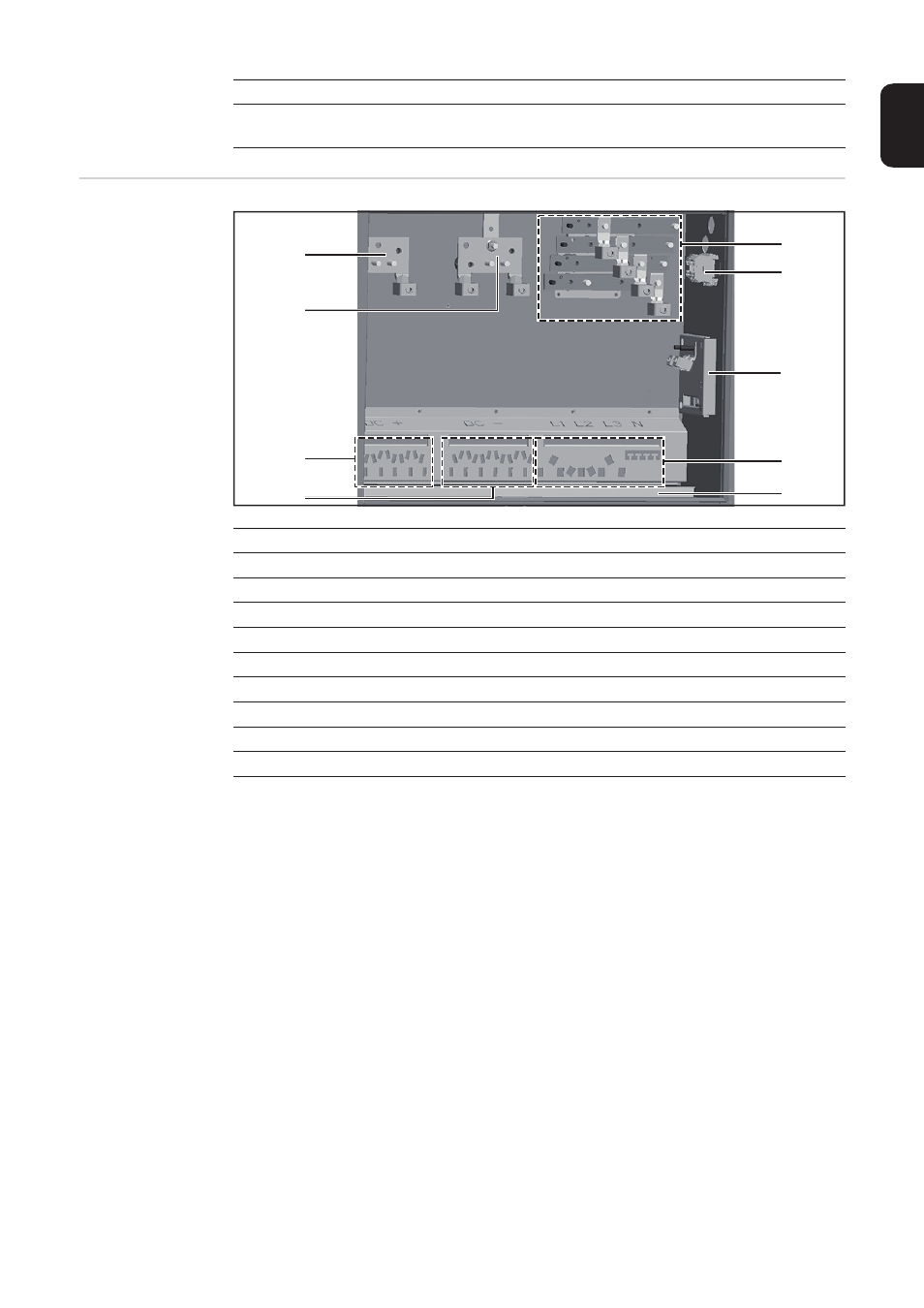

Anschlussbe-
reich
(7) Anschlussbereich
(8) Türarettierung
(nicht abgebildet)
Pos. Bezeichnung
(1) DC+ Anschlüsse
(2) DC- Anschlüsse
(3) Öffnungen zum Einhängen der Zugentlastungs-Schellen* für die DC+ Kabel
(4) Öffnungen zum Einhängen der Zugentlastungs-Schellen* für die DC- Kabel
(5) Kabeleingangs-Öffnung mit Schiebeabdeckung und Dichtung
(6) Öffnungen zum Einhängen der Zugentlastungs-Schellen* für die AC Kabel
(7) Erdungsanschluss für AC Kabel
(8) AC-Eigenversorgung
(9) AC-Anschlüsse L1, L2, L3 und N
* Zugentlastungs-Schellen sowie weiteres Montage- und Anschluss-Zubehör sind
im Lieferumfang des Wechselrichters enthalten.
(1)
(2)
(3)
(4)
(6)
(7)
(8)
(9)
(5)
