41
DE

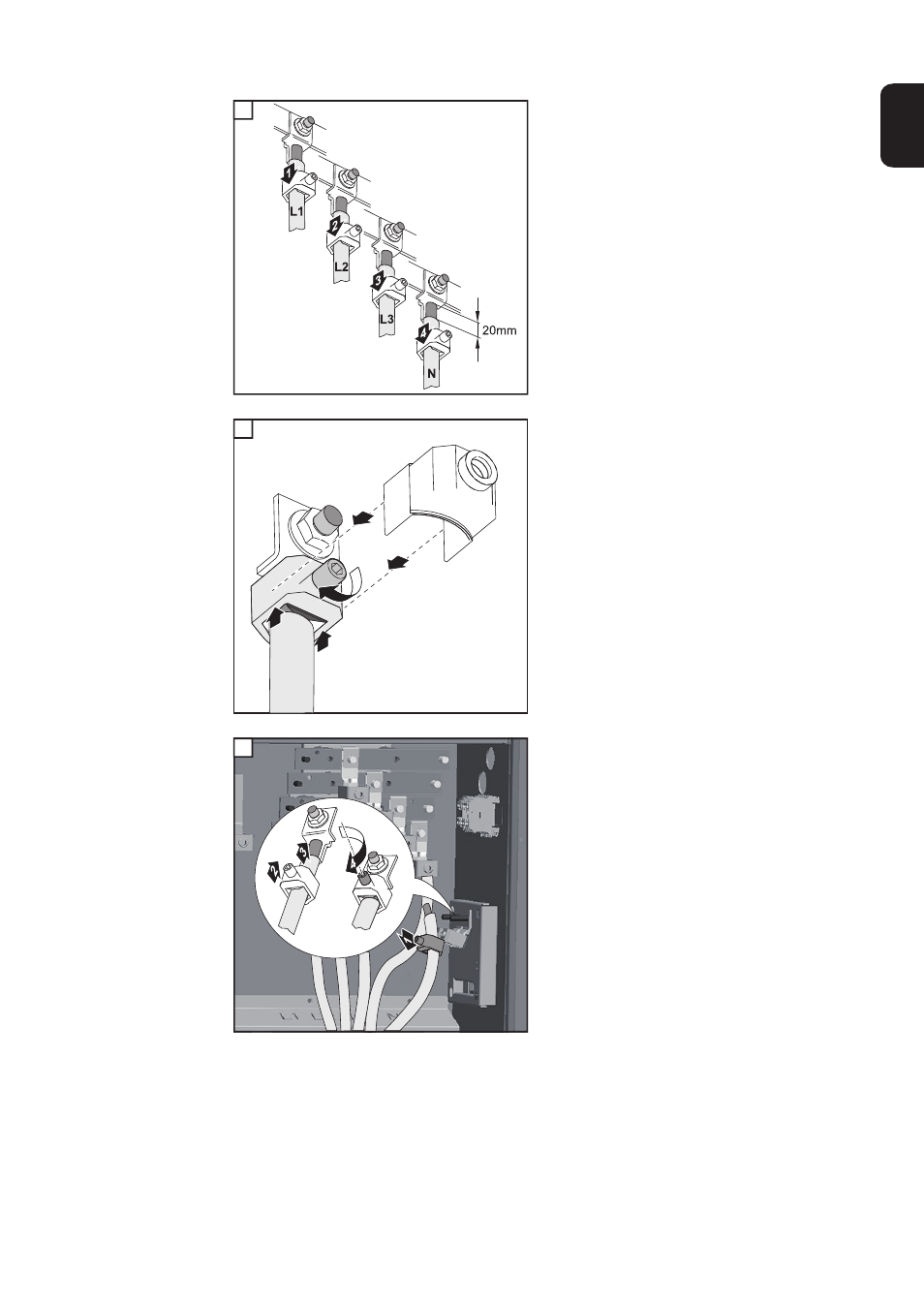

2 - AC Kabel unter Berücksichtigung der
seitens des Kabelherstellers vorge-
schriebenen Biegeradien in den Wech-
selrichter einführen
- AC Kabel abmanteln
- Phasenleiter L1 - L3, Neutralleiter N
und Schutzleiter PE min. 20 mm abiso-
lieren
- Phasenleiter L1 - L3 und Neutralleiter
N der Phase entsprechend an den AC
Anschlüssen ausrichten
- AC Anschlussklemme über die Pha-
senleiter, den Neutralleiter und den
Schutzleiter schieben
3 - AC Anschlussklemme nach oben über
den AC Anschluss und das abisolierte
Kabelende schieben
- AC Anschlussklemme festziehen:
Innensechskant SW 5 mm
Anzugsmoment = 12 Nm
- Isolationskappen auf die AC-Anschlüs-
se aufsetzen
- Arbeitsschritte für die Phasenleiter L2
und L3 sowie für den Neutralleiter N
wiederholen
4 - Schutzleiter PE am Erdungsanschluss
ausrichten
- PE Anschlussklemme nach oben über
den Erdungsanschluss und das abiso-
lierte Kabelende schieben
- PE Anschlussklemme festziehen:
Innensechskant SW 5 mm
Anzugsmoment = 12 Nm
2
3
1
3
2
1
4x
L1
L2
L3
N
3
4
